Точность калибровки будет тем выше, чем больше разница между температурами в калибровочных точках, однако одну из точек обязательно надо выбирать равной или близкой к нулю градусов, потому что это критичное для практики значение. После этого переменные резисторы выпаивают и помещают на их место постоянные резисторы с точно такими же номиналами, при необходимости составляя их из нескольких параллельно и/или последовательно включенных. Особую точность при этом надо соблюдать при подборе R2 (ноль градусов). На плате лучше заранее предусмотреть места для подключения параллельных и последовательных резисторов (показаны на схеме пунктиром для R2, аналогично следует поступить и для R5). Резисторы можно использовать обычные, типа МЛТ, прецизионных резисторов типа С2-29В здесь не требуется.

… и с цифровым

Схема другой конструкции — с цифровой индикацией — приведена на рис. 13.5.

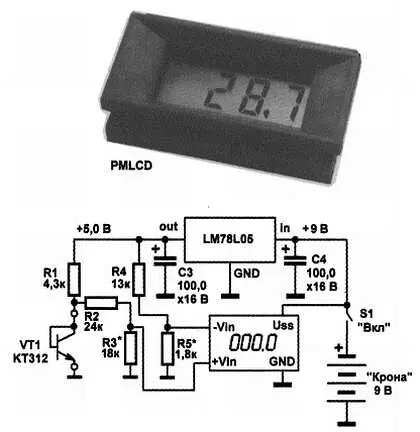

Рис. 13.5. Электронный термометр с цифровым индикатором

Внешний вид используемого в ней индикатора типа PMLCD фирмы Velleman показан на рис. 13.5 вверху. Он представляет собой фактически готовый вольтметр с диапазоном входного напряжения в пределах ±199,9 мВ (знак минус высвечивается автоматически). Соответственно входному диапазону, индикатор имеет четыре десятичных цифры, которые могут показывать число до 1999, причем положение запятой выбирается перестановкой джампера на самом индикаторе. Чтобы индикатор показывал именно градусы температуры, нам придется подогнать шкалу выходных напряжений так, чтобы диапазону в 50° соответствовала величина 50 мВ на выходе ОУ (тогда, при соответствующей установке джампера на головке, показания будут высвечиваться с десятыми, как на рисунке). То есть, фактически нам придется ослабить напряжение с датчика более чем в два раза, при этом использовать ОУ окажется нецелесообразно — усиливать нечего.

Сам индикатор питается от нестабилизированного напряжения 7-11 В прямо с батарейки, ток потребления — около 1 мА. Отказаться от стабилизатора для измерительной части здесь нельзя — напряжение на р-n -переходе сильно зависит от тока. Общее потребление схемы здесь будет примерно вдвое выше, чем у стрелочного термометра.

Напряжение с датчика подается на делитель R2-R3, которым ослабляется в нужное количество раз, и подается на вход (+ Vin ) индикатора (разводка выводов индикатора на рис. 13.5 не приводится, т. к. все указано на его корпусе). Другой способ установки нужного наклона характеристики — изменение делителя в самой схеме индикатора (согласно примерам, приведенным в техническом описании индикатора), тогда от делителя R2-R3 можно избавиться. Ноль показаний (соответствующий нулю температуры) устанавливается с помощью делителя R4-R5. Таким образом, процедура калибровки здесь аналогична описанной ранее: вы устанавливаете на индикаторе ноль (подбирая резистор R5) и некоторое значение температуры (меняя резистор R3 или соотношение делителя индикатора), попеременно погружая датчик в воду с разной температурой.

Учтите, что сам индикатор имеет погрешность измерения напряжения порядка 0,5 %, так что отражение десятых долей градуса тут есть, в общем, чистая бутафория. Погрешность превысила бы градус, если бы не наша процедура калибровки, которая позволяет избавиться от систематической составляющей и снижает погрешность раза в два-три. Если же уменьшить входное напряжение еще в десять раз, избавившись от десятых, то часть погрешности, обусловленная индикатором, пропорционально возрастет — 0,5 % отчитывается от полной шкалы входных напряжений (200 мВ), и термометр начнет показывать ошибку уже в единицах градусов. Но в подобных конструкциях от погрешности не избавишься — надо делать все по-иному, чем мы и займемся в главе 17 .

В заключение остановимся еще на одной проблеме, которая имеет решающее значение для корректных измерений температуры воздуха (для воды все несколько проще). Напомним основополагающий физический принцип, согласно которому температуру воздуха можно измерять только в тени — «температура воздуха на солнце» не имеет никакого физического смысла, о чем часто забывают даже телевизионные ведущие. Это обусловлено тем, что воздух прозрачен и лучами солнца не прогревается, зато термометр и окружающие его поверхности на солнце прогреваются очень даже, и степень этого прогрева зависит от материала, который освещается солнечными лучами. Заверните при 20-градусном морозе термометр в черную ткань при полном безветрии, и вы получите «температуру воздуха на солнце» градусов в двадцать-тридцать тепла, что к действительности не имеет никакого отношения.

Поэтому место расположения датчика надо выбирать очень тщательно — он не только не должен сам подвергаться воздействию прямых солнечных лучей, но и не должен располагаться вблизи поверхностей, которые такому воздействию подвергаются (особенно под ними — скажем, в случае расположения под козырьком, но на освещенной стене дома, козырек только усугубит ситуацию из-за того, что под ним будет скапливаться поднимающийся теплый воздух). Практически выбрать место установки датчика бывает очень непросто, и именно поэтому уличные термометры-табло часто врут.

Доступность цифровых измерений в современных реалиях породила явление массовой безграмотности в отношении таких сущностей, как ошибки измерений . В самом деле, уже не раз упоминавшаяся платформа Arduino (см. главы 21 и 22 ) для проведения аналоговых измерений фактически требует всего лишь одной строчки программного кода — вызова функции anaiogRead () . Это порождает мнимую уверенность в том, что все произойдет само по себе, и никаких знаний об погрешностях тут не требуется. Разумеется, это далеко не так, и данный раздел — лишь краткое введение в тему погрешностей электронных схем, изучение которой мы будем продолжать на протяжении всей книги.

Необходимость элементарных знаний в области метрологии для радиолюбителя можно пояснить на примере инструкции к мультиметру: пусть там записано, что погрешность измерения напряжения составляет 0,5 % на пределе 2 вольта. Если вы сходу правильно ответите на вопрос, насколько в абсолютных единицах (вольтах или милливольтах) конкретная величина, показываемая прибором (например, «1,000 В») может отличаться от истинной, можете эту часть главы не читать (правильный ответ приведен в конце главы).

Другая типовая задача — построить градуировочную кривую и вычислить нужные коэффициенты пересчета для какого-либо датчика, чтобы прибор показывал физические величины, — также трудноосуществима без элементарных знаний в области метрологии. Кроме того, пытаться проектировать измеритель любой физической величины, не проведя хотя бы поверхностного анализа возникающих погрешностей, совершенно бессмысленно — даже при самых мягких требованиях к точности можно основательно «попасть», зря потратив и время, и деньги. Попытаемся очень кратко систематизировать сведения, которые необходимы для такого анализа.
