Дмитрий Мамичев - Простые роботы своими руками или несерьёзная электроника

«Радикальный» вариант, снижающий потребление тока схемой до 5–6 мА, но требующий изготовление новой платы и отказ от микросхемы изображен на пятом рисунке. На транзисторе VT2 и трансформаторе Т1 собран повышающий преобразователь напряжения. Транзистор VT1 управляет его работой. При освещении батареи G1 транзистор открывается и закрывает транзистор VT2 — светодиод гаснет, а аккумулятор через диод начинает заряжаться.

Трансформатор для этой конструкции намотан вдвое сложенным проводом ПЭЛ 0,2 (20 витков) на кольцевом магнитопроводе из феррита проницаемостью 1000…2000 с внешним диаметром 7, внутренним 5,5 и толщиной 2 мм. С наступлением сумерек транзистор закрывается, разрешая работу преобразователя.

При желании число светодиодов можно увеличить (включая последовательно) два, три. Это позволит, изменив конструкцию светильника, менять интенсивность свечения по разным направлениям. Потребляемый ток при этом также увеличится. Ещё один вариант модернизации изделия это включение в цепочку светодиодов одного «мигающего» (светодиод со встроенным генератором).

Ещё один концепт, не реализованный автором на практике, происходит из следующих противоречий: светильник (в идеале) горит всю ночь, но тускло; иногда нужно кратковременно осветить территорию ярким светодиодом, например, проводить гостей. Концепт: можно разработать и сделать светильник-факел с двумя режимами свечения светодиода (светодиодовов) — слабый и яркий.

Данные по значениям силы тока и КПД различных вариантов схем сведены в таблицу.

В заключение — забавное наблюдение по светильнику пятой схемы. Частично зарядил аккумулятор дома на подоконнике (до сумерек, в течении 3 часов) и, дождавшись свечения, лёг спать. Ночью под рассвет проснулся от раскатов грома. Светодиод не горел. В паузах между вспышками, после 4–5 разрядов молнии, он вновь стал светиться. Вывод: светильники можно заряжать и ночью, правда, нужна гроза.

При изготовлении подвижных игрушек не обойтись без механики. От её реализации зависят не только внешний вид изделия и функциональность, но и его выразительность, «забавность» — если хотите. Иные «игрушечные проекты» полностью строятся не столько на особенностях управляющей схемы, сколько на оригинальности механики изделия.

Вначале немного теории. Все возможные виды механического движения можно свести к поступательному, вращательному движению или их комбинации. Движение элементов механизмов в основном вращательное.

Большинство изделий «игрушечной направленности» в своей механике содержат, кроме двигателя, исполнительного механизма, ещё один важный элемент — редуктор. Это механизм, передающий и преобразующий крутящий момент от двигателя игрушки к исполнительному устройству. К основным характеристикам редуктора в рамках заявленной темы можно отнести коэффициент полезного действия, передаточное отношение, передаваемую мощность, максимальные угловые скорости валов, количество пар, осуществляющих передачу вращения.

Основная практическая задача игрушечных редукторов — понижать угловую скорость вращения от двигателя к исполнительному механизму в десятки, сотни раз, в зависимости от необходимого. Такие редукторы называют понижающими (демультипликатор). Если на выходном валу его угловая скорость выше, чем угловая скорость входного вала, то такой редуктор называют повышающим (мультипликатор).

Договоримся условно называть пару, осуществляющую вращательное движение, колесами. Колесо, от которого передается вращение, принято называть ведущим, а колесо, получающее движение, — ведомым.

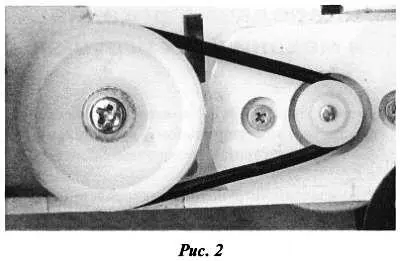

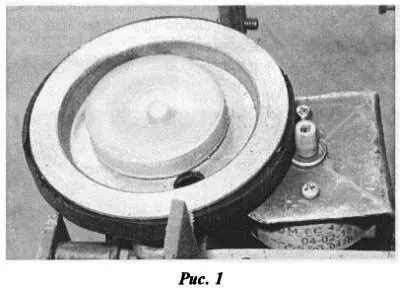

По способу передачи движения от ведущего колеса к ведомому их можно разделить на передачи трением (фрикционные, ременные) и зацеплением (цепные, зубчатые, червячные). На рисунке 1 изображён пример фрикционной передачи, на рисунке 2 — ременной.

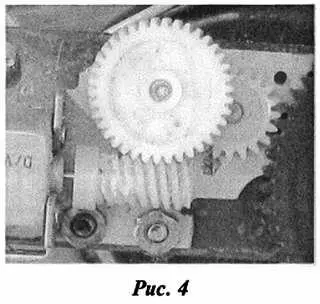

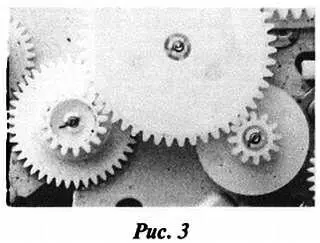

Колёса в этом случае называют шкивами. Их отличительная особенность наличие канавки (ручейка) в которой движется (течёт) ремень (резиновый пассик). Рисунок 3 иллюстрирует принцип действия зубчатой передачи, а рис. 4 — червячной (винтовой). Колёса зубчатой передачи это шестерни.

Здесь сделаю небольшое отступление. Набив в «поисковике» словосочетание «шестерня происхождение слова», был невольно вовлечён в жаркую дискуссию с неоднозначными выводами. Одни утверждают, что шестерёнка- это малое шестизубчатое колесо, другие, что любое зубчатое колесо — это шестерня, и произошло оно от слова шест. Из палочек — шестов делали первые зубья. Третьи говорят, что в основе слова цифра 6. Именно столько зубьев взаимодействующей пары колёс входит в постоянное зацепление при их вращении. Я склонюсь, пожалуй, к последнему: любое колесо с зубьями — это шестерня.

Сказал, и тут же ошибся во всём (рис. 5 а ). Получается вовсе не колесо и совсем не шесть, а пять. Так что вопрос остаётся открытым.

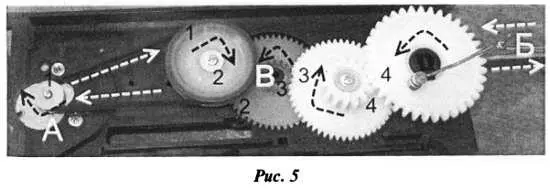

Пример «готового редуктора» представлен на рис. 5.

Направление движения элементов указано стрелками. Быстрое вращательное движение вала ротора двигателя (точка А) преобразуется им в медленное возвратно-поступательное движение ползуна (точка Б). Пары обозначены числами 1–1, 2–2 и т. д. Другими важными элементами редуктора являются вал и ось.

Вал — это деталь редуктора или полного механизма, имеющая форму стержня (цилиндра) и служащая для передачи на другие детали данного механизма крутящего момента (вращения), тем самым создавая общее движение всех расположенных на нем деталей: например шкивов, шестерен, колес. На рисунке 5 это элемент А (вал двигателя).

Ось — это деталь редуктора, предназначенная для соединения и скрепления между собой деталей данного механизма. Ось воспринимает только поперечные нагрузки (напряжение изгиба). На рисунке 5 это элемент В. Ось чаще всего жёстко закреплена к основанию (корпусу) редуктора, хотя может и вращаться. Однако в передаче вращения от двигателя к «исполнителю» она не участвует. В этом заключается её отличие от вала.
