Примерные размеры ящика приемника 350х250х200 мм, металлического шасси 200х120х30 мм.

Для настройки колебательных контуров используй двухсекционный блок конденсаторов переменной емкости с наименьшей емкостью 10–12 и наибольшей 450–500 пФ. Подойдет блок КПЕ от любого промышленного лампового радиовещательного приемника.

Катушки самодельные (рис, 230, а ) и рассчитаны на прием радиостанций средневолнового диапазона. Роль их каркасов выполняют отрезки круглого ферритового (400НН) стержня диаметром 8 мм и длиной по 30–35 мм, вставленные в отверстия в гетинаксовых пластинках и приклеенных к ним клеем БФ-2 Катушки L1-L3 намотаны на шпульках, a L4 на гильзе, склеенных из плотной бумаги. Шпульки и гильза должны с небольшим трением перемещаться по стержням, чтобы можно было изменять взаимосвязь между катушками и их индуктивность. Катушка L1 должна содержать 200–220 витков, намотанных внавал, катушки L2 и L3 — по 70–80 витков, намотанных тремя секциями по равному числу витков в каждой секции, а катушка L4 — 20–25 витков, уложенных на гильзу в один слой. Для всех катушек желательно использовать провод ПЭЛШО 0,12-0,15, но можно ПЭВ-1 такого же диаметра.

Рядом с катушками на гетинаксовых пластинках находятся подстроечные конденсаторы типа КПК-1 с максимальной емкостью 25–30 пФ.

Для приема радиостанции длинноволнового диапазона катушка L1 должна содержать 350–400 витков, L2 и L3 — по 220–230 витков, а катушка L4 — 35–40 витков такого же провода.

Катушки входных цепей располагай на шасси возле лампы V1 и секции блока КПЕ каскада усиления радиочастоты, а катушки детекторного каскада — в подвале шасси на боковой стенке под секцией КПЕ этого каскада. Металлическая панель шасси будет выполнять роль экрана между катушками контуров.

Сетевой трансформатор блока питания может быть готовым, например от радиоприемника или радиолы «Рекорд», или самодельным. Для самодельного трансформатора используй магнитопровод с площадью сечения не менее 5,5 см 2(например, УШ16 х 35). О расчете числа витков в обмотках я говорил тебе в одиннадцатой беседе.

Возле сетевого трансформатора размещай диоды выпрямителя, смонтированные на гетинаксовой пластинке.

Динамическая головка В1 мощностью 1–3 Вт со звуковой катушкой сопротивлением 6–8 Ом, например типа 1ГД-18, 2ГД-28 или им подобная. Выходной трансформатор такой же, как в ламповом усилителе 3Ч. Его можно укрепить на диффузородержателе динамической головки или на акустической доске.

Переменные резисторы регулировки громкости (с выключателем питания) и обратной связи укреплены на шасси с помощью кронштейнов (рис. 230, б ). Кронштейны согнуты из полос дюралюминия или листовой стали и приклепаны к передней стенке шасси.

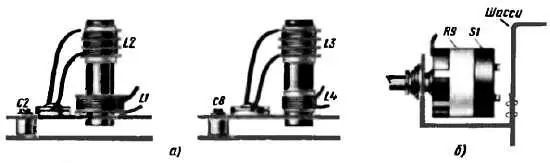

Рис. 230. Катушки приемника ( а) и крепление переменного резистора R9с выключателем питания на шасси ( б)

Настройка приемника осуществляется с помощью верньерного механизма, замедляющего вращение оси блока КПЕ. Этот механизм (рис. 231) представляет собой шкив 1 диаметром 80–85 мм и ось верньера 6 , связанные тросиком 5 — прочной крученой ниткой или рыболовной леской. Шкив насажен на ось КПЕ.

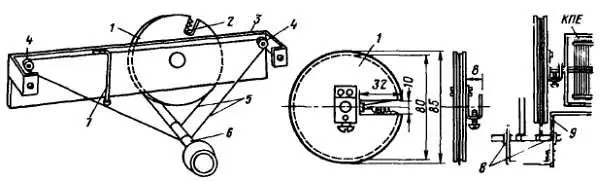

Рис. 231. Верньерный механизм

Из-за большой разницы в диаметрах шкива и оси верньера ось КПЕ поворачивается с большим замедлением, что позволяет очень точно настраивать приемник на радиостанции. Перед шкивом верньерного механизма подшкальник 3 , вырезанный из жести и прикрепленный к фальшпанели с внутренней стороны. По краям подшкальника имеются ролики 4 , посаженные на проволочные оси, припаянные к подшкальнику. Через ролики и ось верньера перекинут тросик со стрелкой-указателем 7 шкалы настройки. Вращаешь ось верньера — одновременно изменяются емкость секций КПЕ и положение стрелки шкалы приемника. Сама шкала — это полоска прозрачного органического стекла с начерченными делениями и цифрами длин волн радиостанций, которая прикреплена к фальшпанели против прорези в ней.

Шкив верньера 1 состоит из двух кружков диаметром 85 мм и одного кружка диаметром 80 мм. Выпили их из фанеры, склей под грузом, чтобы они не коробились. В готовом шкиве сделай радиальный пропил шириной 8-10 и глубиной 30–32 мм. Концы тросика, охватывающего ось верньера, будешь закреплять на металлической скобке в глубине выреза в шкиве: один — непосредственно, другой — через пружину 2 или резинку. Пружина или резинка будут сохранять необходимое натяжение тросика.

Точно в центре шкива просверли примерно до половины его толщины отверстие, в которое бы плотно входила ось КПЕ. К этой же стороне шкива привинти металлическую скобу с таким же отверстием и зажимным винтом. С помощью этой скобы шкив верньерного механизма будет надежно соединен с осью блока КПЕ. Осью верньера 6 может быть металлический пруток или гвоздь диаметром 5–6 мм. Ось должна вращаться в отверстиях в передней стенке шасси 9 и приклепанной к ней скобе. Чтобы не было продольного смещения оси, припаяй к ней ограничительные проволочные кольца 8 . Подшкальник сделай из жести. Ролики для тросика выточи из дюралюминия или выпили из пластмассы. Осями роликов могут служить винты, пропущенные через подшкальник и припаянные к нему.

Стрелкой служит отрезок проволоки с грузиком, оттягивающим ее вниз. Подшкальник покрась белой краской, чтобы на этом фоне хорошо выделялась стрелка.

Если приобретешь блок КПЕ со шкивом верньера и подшкальником, твоя работа по изготовлению приемника упростится.

Горизонтальную панель и переднюю стенку шасси сделай из одного куска листового дюралюминия или мягкой листовой стали толщиной 1–1,5 мм. Боковые и задняя стенки шасси могут быть дощатыми или из фанеры толщиной 8—10 мм. Вообще же желательно, чтобы шасси было цельнометаллическим и служило общим заземленным проводником приемника и экраном между деталями, размещенными сверху и в подвале шасси.

Советую сначала составить монтажную схему и в соответствии с ней расположить на бумаге основные детали приемника, наметить все отверстия и только после этого, уже по шаблону, приняться за изготовление шасси.

Сборку и монтаж приемника целесообразно проводить в таком порядке. Сначала укрепи на шасси ламповые панельки, сетевой трансформатор, диоды и электролитические конденсаторы блока питания, затем переменные резисторы, ось верньера, гнезда (или зажимы) антенны и заземления, предохранитель с защитным кожухом.
