Функции конденсаторов С1 и С3 аналогичны функциям подобных конденсаторов транзисторного усилителя. Но здесь роль конденсатора связи С3 более ответственна: он должен быть абсолютным не проводником постоянного тока. Если же он будет хотя бы немного проводить постоянный ток, то на сетку лампы V2 одновременно с усиливаемым сигналом попадает и высокое положительное напряжение из анодной цепи предыдущей лампы. От этого анодный и сеточный токи лампы второго каскада резко увеличатся, появятся большие искажения звука. Чтобы этого не случилось, качество диэлектрика этого конденсатора должно быть очень высоким.

И еще одно важное предупреждение. Номинальные напряжения разделительных и блокировочных конденсаторов, используемых в радиоаппаратуре на электронных лампах, не должны быть ниже напряжения источника питания анодных цепей, а лучше — на 30–40 % выше его. Дело здесь в том, что сразу после включения питания, пока катоды ламп еще не прогреты, выпрямитель некоторое время развивает повышенное напряжение. И если номинальные напряжения таких конденсаторов будут меньше анодного напряжения, их диэлектрики могут оказаться пробитыми.

Сопротивление анодного нагрузочного резистора R3 определяется свойствами используемой лампы. Для лампы 6Ж8, например, его сопротивление может быть 30—100 кОм, а мощность рассеяния 0,25-0,5 Вт. Сопротивление сеточных резисторов R1 и R4, называемых также резисторами утечек сеток, может быть от 100 кОм до нескольких мегаом.

Вот, собственно, то основное, что можно сказать о работе лампового усилителя и его особенностях.

Теперь можно поговорить о практической конструкции усилителя для воспроизведения звукозаписи. В усилителе 3Ч, который рекомендую тебе для повторения, используется одна комбинированная электронная лампа типа 6Ф5П. В ее баллоне две самостоятельные лампы-триод и пентод. Только нить накала, нагревающая катоды, у них общая. Триод работает в каскаде предварительного усиления напряжения звуковой частоты, пентод — в выходном каскаде усиления мощности. На вход усилителя можно подавать сигнал от пьезокерамического звукоснимателя или от других источников сигналов звуковой частоты.

Основные параметры усилителя: чувствительность 100 мВ, выходная мощность 1,5 Вт, полоса рабочих частот от 50 Гц до 20 кГц.

Принципиальная схема усилителя показана на рис. 225.

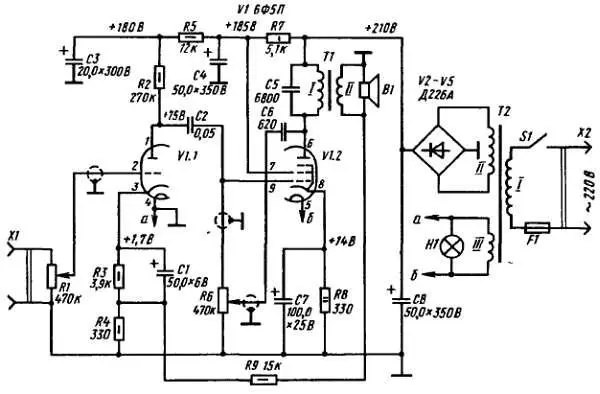

Рис. 225. Принципиальная схема двухкаскадного усилителя на лампе 6Ф5П

Слева изображена триодная часть лампы V1.1, справа — пентодная часть V1.2. Цифрами возле электродов обозначены номера выводных штырьков лампы (цоколевка лампы) и гнезд ламповой панели. Сигнал звуковой частоты через разъем X1 подается на переменный резистор R1, являющийся регулятором громкости. С движка этого резистора сигнал поступает на управляющую сетку триода и усиливается им. Чем выше (по схеме) находится движок резистора, тем больше напряжение сигнала на управляющей сетке триода, тем больше усиление.

Отрицательное напряжение смещения, несколько закрывающее триод, создается на управляющей сетке автоматически за счет анодного тока, текущего через катодные резисторы R3 и R4. На этих резисторах происходит падение напряжения, пропорциональное силе тока и их общему сопротивлению, в результате чего катод лампы оказывается под некоторым положительным напряжением (в данном случае под напряжение +1,7 В) относительно заземленного проводника источника питания. Управляющая же сетка триода через резистор R1 соединена с заземленным проводником. На ней, следовательно, относительно катода действует отрицательное напряжение смещения, равное падению напряжения на катодных резисторах.

Для ослабления действия обратной связи резистор R3 зашунтирован электрическим конденсатором С1. Резистор R2 выполняет роль нагрузки анодной цепи триода. Создающееся на нем напряжение усиленного сигнала через разделительный конденсатор С2 подается на управляющую сетку пентода. Усиленный им сигнал через выходной трансформатор Т1 подается на звуковую катушку головки В1 и преобразуется ею в звуковые колебания. Резистор R8 и конденсатор С7 этого каскада выполняют такую же функцию, что и аналогичные им детали первого каскада.

Конденсатор С6 и переменный резистор R6 создают между анодом и управляющей сеткой пентода отрицательную обратную связь по переменному току, используемую для регулирования тембра звука. Чем выше (по схеме) находится движок резистора, тем большее напряжение обратной связи поступает на сетку пентода, тем меньше усиление каскада на высших частотах рабочего диапазона.

Резистор R9, соединяющий незаземленный вывод вторичной обмотки выходного трансформатора с резисторами R3 и R4 катодной цепи триода, создает вторую цепь отрицательной обратной связи. Охватывая оба каскада, она способствует более равномерному усилению сигналов во всем диапазоне рабочих частот и уменьшает нелинейные искажения.

Усилитель питается от сети переменного тока напряжением 220 В. Блок питания образуют сетевой трансформатор Т2 и двухполупериодный выпрямитель на диодах V2-V5, включенных по мостовой схеме. Обмотка I трансформатора — сетевая, обмотка II — выпрямителя, III — обмотка накала подогревателя лампы. Пульсации выпрямленного напряжения сглаживаются конденсатором С8. Постоянное напряжение на анод пентода подается (через первичную обмотку выходного трансформатора) непосредственно с конденсатора С8, а на экранирующую сетку пентода — через развязывающий фильтр R7C4. Анодное напряжение на триод первого каскада подается через дополнительный развязывающий фильтр R5C3. Развязывающие фильтры предотвращают паразитную обратную связь между каскадами через общий источник питания.

Лампа накаливания H1, подключенная параллельно накальной обмотке III трансформатора питания, выполняет роль индикатора включения питания усилителя.

Возможная конструкция усилителя показана на рис. 226. Его П-образное шасси согнуто из мягкого дюралюминия толщиной 1,5 мм. Чтобы углы получились ровными, заготовка по линиям сгиба с внутренней стороны прорезана на половину толщины материала. Размеры горизонтальной панели шасси 155х135 мм, высота передней и задней стенок 35 мм.

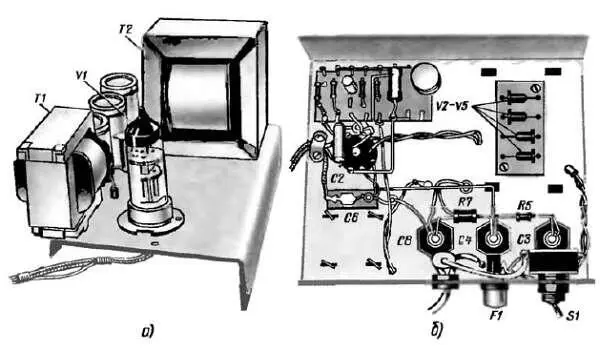

Рис. 226. Конструкция усилителя

Для блока питания можно использовать трансформатор мощностью 40–60 Вт любого типа, в том числе и от устаревших на сегодня моделей ламповых приемников или радиол, лишь бы он имел вторичную обмотку, дающую переменное напряжение 200–220 В и накальную обметку на напряжение 6,3 В.
