Значительная часть приемно-усилительных радиоламп имеет стеклянные баллоны. Некоторые из них своим видом напоминают пальцы, поэтому такие лампы часто называют пальчиковыми. Металлические баллоны или металлизированные слои, нанесенные на стеклянные баллоны, являются экранами — своеобразными стенками, ограничивающими распространение электрических полей, возникающих внутри ламп, а также защищающими лампы от воздействия на них внешних полей. Они обычно имеют самостоятельные выводы, которые соединяют с заземленным проводником радиоконструкции.

Лампе каждого типа присвоено название, состоящее из цифр и букв, расположенных в определенном порядке, например: 6К1П, 6Н8С, 6Ж8, 6ЖЗП, 6И1П.

Первая цифра, входящая в наименование лампы, указывает округленное напряжение, на которое рассчитана ее нить накала (напряжение 6,3 В округляют до 6). Второй знак — буква - характеризует назначение лампы. Буквой Добозначают, например, диоды. Если диод предназначен для выпрямления переменного тока, в обозначении этой лампы стоит буква Ц. Буквой Собозначают триоды, буквами Ки Ж— маломощные пентоды, буквой П— мощные пентоды и лучевые тетроды, буквой Е— электронно-лучевые индикаторы настройки. Частотно-преобразовательные лампы (с ними я познакомлю тебя позже) обозначают буквой Аи И, двойные диода — буквой X. Триод, объединенный в одном баллоне с одним или двумя диодами, обозначают буквой Г, пентод с одним или двумя диодами — буквой Б, двойные триоды — буквой Н, триод-пентоды — буквой Ф.

Следующий, третий знак в наименовании лампы указывает порядковый номер данного типа лампы. Четвертый, последний знак характеризует баллон лампы. Лампы со стеклянными баллонами относительно больших размеров обозначают буквой С, пальчиковые лампы — буквой П, а сверхминиатюрные — буквой Били А. Отсутствие в наименовании ламп четвертого знака указывает на то, что эта лампа имеет металлический баллон.

Зная условные обозначения, нетрудно расшифровать наименования ламп и их значение. Вот несколько примеров.

Лампа 6К1П— сетевая лампа. Ее нить накала рассчитана на напряжение 6,3 (первый знак — цифра 6). Это пентод (второй знак — буква К), модель первая (третий — 1), баллон стеклянный пальчикового типа (четвертый — буква П).

Лампа 6Н1П: двойной триод с нитью накала на 6,3 В, первая модель пальчикового типа.

Лампа 6Ж8: пентод со стальным баллоном (отсутствует четвертый знак), нить накала рассчитана на напряжение 6,3 В, восьмая модель.

Лампа 6ФЗП: сетевой триод-пентод, третья модель пальчикового типа.

Лампа 6ТТ1П: мощный сетевой пентод (лучевой тетрод), пальчиковой серии, модель первая.

Таким образом, название лампы дает некоторое представление и том, что она собой представляет и для какой цели пригодна.

Многие радиолампы широкого применения имеют так называемый октальный цоколь (рис. 223, а ), на котором по окружности расположены контактные штырьки. В зависимости от числа электродов в лампе штырьков может быть от четырех до восьми. В середине цоколя, между штырьками, имеется направляющий «ключ», исключающий ошибочное включение лампы в панель. Панели для таких ламп имеют по восемь гнезд и отверстие для направляющего ключа. Каждому штырьку на цоколе, находящемуся на определенном месте по отношению к «бородке» ключа, и соответствующему этому штырьку гнезду на ламповой панели присвоен строго постоянный номер. Нумерация штырьков и гнезд идет от бородки направляющего ключа по движению часовой стрелки. При этом на цоколь лампы или ламповую панельку надо смотреть снизу.

Пальчиковые лампы цоколей не имеют, это бесцокольные лампы (223, б ). У них штырьки — заостренные никелевые проволочки — впаяны в утолщенное дно стеклянного баллона. Независимо от числа электродов пальчиковые лампы имеют по семь или девять штырьков, расположенных но окружности на одинаковом расстоянии один от другого. Только в одном месте между штырьками расстояние вдвое больше, чем между всеми другими, благодаря чему исключается возможность ошибочного включения лампы в панельку.

Панельки для пальчиковых ламп имеют соответственно семь или девять гнезд. Нумерация штырьков ламп и гнезд панелек идет от большого участка между ними в направлении движения часовой стрелки. Имеется в виду, что и в этом случае на лампу и ее панельку смотрят снизу.

Как узнать, с каким штырьком соединен тот или иной электрод лампы? На принципиальных схемах рядом с выводами электродов ламп обычно ставят цифры, соответствующие номерам их штырьков. Так будет и на схемах тех ламповых конструкций, которые я буду рекомендовать тебе.

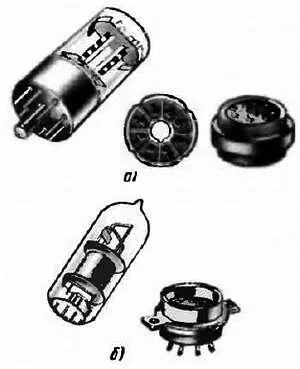

Рис. 223. Радиолампы и их панельки

Принцип построения усилительных трактов радиоаппаратуры на электронных лампах аналогичен подобным устройствам на транзисторах. Примером может служить упрощенный двухкаскадный усилитель 3Ч, схема которого приведена на рис. 224.

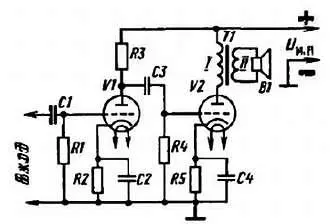

Рис. 224. Упрощенный двухкаскадный усилитель на электронных лампах

Левая (по схеме) часть усилителя тебе уже знакома по этой беседе (см. рис. 221). А правая? Она аналогична левой. Первый каскад является предварительным усилителем напряжения, второй усилителем мощности. Отрицательное напряжение смещения на управляющей сетке лампы первого каскада усилителя получается благодаря падению напряжения на катодном резисторе R2. Конденсатор С2, шунтируя резистор смещения R2, устраняет отрицательную обратную связь между катодом и управляющей сеткой лампы. Высокое положительное напряжение на анод этой лампы подается от источника питания U и.п через нагрузочный резистор R3. Второй, выходной каскад усилителя отличается от первого только тем, что в анодную цепь его лампы V2 включена обмотка I выходного трансформатора Т1, к обмотке II которого подключена динамическая головка В1.

Источником входного сигнала может быть звукосниматель, микрофон, детекторный приемник. В результате работы лампы первого каскада на ее анодной нагрузке R3 выделяются усиленные колебания звуковой частоты, которые через конденсатор связи С3 поступают на вход второго каскада. После дополнительного усиления лампой второго каскада головка, являющаяся его нагрузкой, преобразует их в звуковые колебания.
