Структурная схема приемника прямого усиления на электронных лампах выглядит так же, как схема аналогичного транзисторного приемника: входная цепь — усилитель РЧ — детектор — усилитель 3Ч — динамическая головка громкоговорителя. Но усилители лампового приемника обычно однокаскадные. При этом приемник обеспечивает громкий прием многих радиостанций при достаточно хорошей селективности. Объясняется это тем, что электронные лампы за счет потребления во много раз большей, чем транзисторы, мощности обладают более высокими усилительными свойствами; прием ведется на внешнюю антенну с применением заземления, настройка осуществляется двумя колебательными контурами; в детекторном каскаде работает пентод, выполняющий роль детекторного и одновременно предварительного усилителя колебаний звуковой частоты.

Приемник однодиапазонный, трехламповый, трехкаскадный (рис. 228).

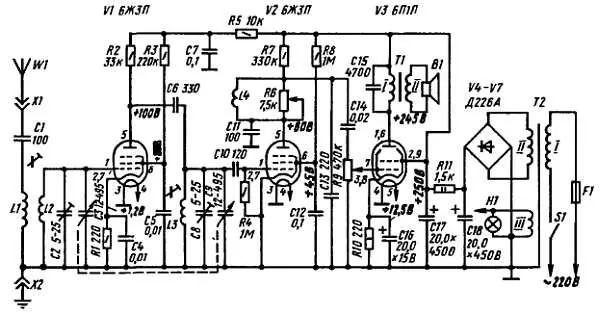

Рис. 228. Принципиальная схема приемника 1-V-1на электронных лампах

В усилителе РЧ и детекторном каскаде работают пентоды 6ЖЗП (V1, V2), в усилителе 3Ч, являющемся выходным каскадом, — лучевой тетрод 6П1П (V3).

Выходная мощность усилителя около 2 Вт. Питание анодно-экранных цепей ламп осуществляется от двухполупериодного выпрямителя на полупроводниковых диодах V4-V7, включенных по мостовой схеме, а нитей накала ламп — от понижающей обмотки III сетевого трансформатора Т1. Резистор R11 и конденсаторы С18 и С17 образуют сглаживающий фильтр выпрямителя.

Лампа Н1, рассчитанная, как и нити накала ламп, на напряжение 6,3 В — индикатор включения питания.

Выбор диапазона волн зависит от местных условий. Но приемник может быть двухдиапазонным, а его усилитель 3Ч использован для воспроизведения грамзаписи, о чем я расскажу несколько позже.

Входной настраиваемый колебательный контур образуют катушка L2, конденсатор переменной емкости С3 и подстроечный конденсатор С2. Связь этого контура с антенной индуктивная, через катушку L1 антенной цепи, образующую с катушкой L2 высокочастотный трансформатор. Такая связь контура с антенной обеспечивает более равномерную по диапазону передачу сигнала из антенны в контур, чем при емкостной связи, как это было в предыдущих приемниках. Конденсатор С1 выполняет вспомогательную роль — защищает вход приемника на случай соединения внешней антенны с проводами электросети.

Модулированные колебания радиочастоты, на которую настроен контур L2C2C3, усиливаются лампой V1 и из ее анодной цепи, в которую включен нагрузочный резисгор R2, через конденсатор С6 поступают во второй настраиваемый колебательный контур L3C8C9 детекторного каскада, аналогичный первому. Оба контура настраиваются одновременно конденсаторами С3 и С9, представляющими собой блок конденсаторов переменной емкости.

Лампа V2 детекторного каскада работает в режиме сеточного детектирования , т. е. в режиме, при котором детектирование происходит в цепи управляющей сетки лампы. Для этого контур L3C8C9 соединен с управляющей сеткой лампы не непосредственно, как в первом каскаде, а через конденсатор С10.

Управляющая сетка этой лампы, кроме того, соединена резистором R4 с катодом. Эти детали, называемые сеточными, и создают условия работы лампы в режиме сеточного детектирования.

Сущность сеточного детектирования заключается в следующем. Сетка и катод лампы образуют диод, на который с контура L3C8C9 подаются модулированные колебания радиочастоты. При этом в цепи такого диода, а также в его нагрузке, роль которой выполняет резистор R4, возникают, радиочастотные импульсы, амплитуда которых изменяется с частотой модулирующего сигнала на радиостанции. Низкочастотная составляющая тока в этой цепи есть не что иное, как выделенные детектором колебания звуковой частоты.

Но нагрузка детектора (резистор R4) включена между сеткой и катодом. Значит, на этом участке анодной цепи лампы действует переменное напряжение звуковой частоты, которое усиливается лампой. Таким образом, лампа V2 не только детектирует радиочастотный сигнал, но и усиливает создающиеся при этом колебания звуковой частоты, что повышает чувствительность приемника.

Для повышения не только чувствительности, но и селективности приемника, в детекторный каскад введена регулируемая положительная обратная связь. Поэтому в анодную цепь лампы включена катушка L4, называемая катушкой обратной связи, индуктивно связанная с катушкой L3 контура этого каскада. Через нее часть энергии радиочастотной составляющей анодного тока лампы подается обратно в контур для компенсации потерь в нем. В результате амплитуды колебаний радиочастот в сеточной цепи и колебаний звуковой частоты в анодной цепи увеличиваются.

Обратную связь регулируют переменным резистором R6, включенным параллельно катушке обратной связи L4. Наиболее сильная обратная связь, соответствующая наибольшей чувствительности и селективности приемника, будет, когда движок резистора R6 находится в нижнем (по схеме) положении. Конденсаторы С11 и С13, блокирующие анодную цепь лампы по высокой частоте, улучшают действие обратной связи.

Правая (по схеме) часть приемника, в которую входит и лампа V2, знакома тебе по усилителю 3Ч для воспроизведения грамзаписи (см. рис. 225). Только там работала комбинированная лампа, регулятор громкости был в цепи управляющей сетки лампы первого каскада, а здесь он (R9) стоит в цепи управляющей сетки выходной лампы.

Лампа V1 получает отрицательное напряжение смещения с резистора R1 через катушку L2, а лампа V3 — с резистора R10 через резистор R9. Резистор R5 и конденсатор С7 образуют ячейку развязывающего фильтра, предотвращающую самовозбуждение приемника через общий источник питания цепей ламп.

Какова роль подстроечных конденсаторов С2 и С8? Ими выравнивают начальные емкости обоих настраиваемых колебательных контуров, что необходимо для сопряжения (согласования) собственных частот контуров в высокочастотном участке диапазона. В низкочастотном участке диапазона сопряжение частот контуров осуществляют подстроечными сердечниками катушек L2 и L3.

Внешний вид и схема размещения шасси и динамической головки в ящике приемника могут быть такими, как показано на рис. 229.

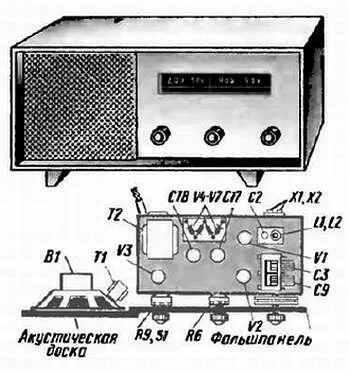

Рис. 229. Внешний вид и схема размещения деталей приемника на шасси и в корпусе

Ящик представляет собой прочную четырехстенную коробку, склеенную из толстой фанеры. Спереди на планках, приклеенных к внутренним сторонам стенок, укреплены акустическая доска с динамической головкой и фальшпанель, выпиленная из листового гетинакса, цветного органического стекла или, в крайнем случае, из фанеры с гладкой поверхностью или электротехнического картона. Через отверстия в фальшпанели проходят оси переменных резисторов регулятора громкости R9, регулятора обратной связи R6 и верньерного механизма настройки приемника. Через прорезь в фальшпанели видна шкала со стрелкой на фоне подшкальника. Акустическая доска с лицевой стороны затянута декоративной тканью.
