Подойдут, например, сетевые трансформаторы радиол «Рекорд-62», «Рекорд-66», «Рекорд-68», «Сириус». Для описываемой конструкции использован трансформатор от старого приемника «Огонек».

Можно применить и самодельный трансформатор, выполненный на магнитопроводе сечением 8-10 см 2(Ш22х40). Для напряжения сети 220 В его обмотка I должна содержать 1040 витков провода ПЭВ-1 0,2–0,25, обмотка II — 965 витков провода ПЭВ-1 0,12-0,15, обмотка III — 34 витка провода ПЭВ-1 0,6–0,8.

Диоды V2-V5 выпрямителя смонтированы на гетинаксовой пластинке, которая укреплена на стойках в подвале шасси под сетевым трансформатором.

Выходной трансформатор Т1 типа ТВЗ-2-1 (унифицированный выходной трансформатор звукового канала телевизора). Но можно использовать выходной трансформатор от любого лампового приемника или телевизора с однотактным выходным каскадом в усилителе звуковой частоты.

Конденсаторы С1 и С7 — типа К50-6, С3, С4 и С8-К50-3 (или К50-12), С2 и С5-БМ, МБМ, С6-КЛС, КСО. Возможно, конечно применение конденсаторов других типов, но номинальное напряжение конденсаторов С2, С3 должно быть не ниже 250 В, а конденсаторов С4 и С8 — не ниже 350 В. Переменные резисторы R1 и R6 типа СП-I, постоянные резисторы — МЛТ. Резистор R8 должен быть на мощность рассеяния не менее 2 В (МЛТ-2,0) или проволочным.

Мощность головки не должна быть меньше 1 Вт. Можно использовать головки 1ГД-28, 1ГД-37, 2ГД-8, 4ГД-4 и подобные им со звуковой катушкой сопротивлением 4-10 Ом.

Б о льшая часть постоянных резисторов и электролитические конденсаторы С1 и С7 — смонтированы на самодельной монтажной планке, размещенной в подвале шасси возле ламповой панельки.

Конструкция монтажной планки тебе знакома по десятой беседе. Схема соединения деталей на ней показана на рис. 227, а . Конденсатор С2 припаян непосредственно к выводам 1 и 9 ламповой панельки, конденсатор С5 — к выводам обмотки I выходного трансформатора, резисторы R8 и R5 — к выводам положительных обкладок конденсаторов С8, С4 и С3. Держатель предохранителя — ДПБ, выключатель питания — тумблер ТВ2-1 (находятся на задней стенке шасси).

Переменные резисторы и разъем X1 (двухгнездная колодка) для подключения звукоснимателя или другого источника сигнала могут быть на передней стенке шасси или смонтированы в виде пульта управления на отдельной дюралюминиевой пластинке (рис. 227, б ).

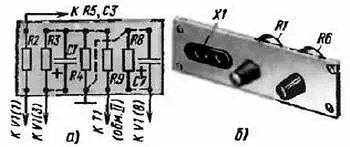

Рис. 227. Схема соединений деталей на монтажной плате и пульт управления усилителем

Выбор того или иного варианта зависит от внешнего оформлении конструкции. На пульте управления может быть индикатор включения питания (лампа Н1).

Проводники цепей управляющих сеток должны быть экранированными, а их экранирующие оплетки, а также корпуса переменных резисторов и сама пластина пульта надежно соединены с общим заземленным проводником цепей питания.

В зависимости от имеющихся деталей конструкцию усилителя и монтаж можно несколько изменить. Но при этом: ламповую панельку и монтажную планку размещай так, чтобы соединительные проводники целей анода и управляющих сеток были короткими и не пересекались; сетевой трансформатор и выходной трансформатор располагай на шасси так, чтобы оси их обмоток были перпендикулярны. Невыполнение этих важнейших правил может привести к самовозбуждению усилителя. Динамическую головку размести в небольшом деревянном ящике; его переднюю стенку, в которой будет отверстие по диаметру диффузора головки, затяни неплотной декоративной тканью. В этом же ящике укрепи и усилитель, а на одной из его стенок — пульт управления.

Не забывай, что в цепях усилителя действуют достаточно высокие напряжения. Поэтому, приступая к его испытанию и налаживанию, будь особенно внимательным и, разумеется, не касайся проводников с повышенным напряжением. При замене деталей или изменениях в монтаже питание усилителя обязательно выключай.

После проверки монтажа по принципиальной схеме (см. рис. 225) резистор R9 отпаяй от резисторов R3 и R4, а конденсатор С6 — от анода пентода. Это надо сделать для того, чтобы цепи обратных связей временно разорвать.

Через 40–50 с после включения питания, когда катоды лампы прогреются, в головке должен появиться слабый фон переменного тока являющийся признаком работоспособности блока питания и выходного каскада. Если теперь движок переменного резистора R1 поставить в крайнее верхнее (по схеме) положение и коснуться его незаземленного вывода например, пинцетом, то в головке должен появиться громкий, как бы рычащий звук. Это признак работоспособности усилителя в целом.

Движок регулятора громкости поставь в крайнее нижнее (по схеме) положение, измерь и, если надо, скорректируй режимы работы лампы. Рекомендуемые напряжения на ее электродах, указанные на принципиальной схеме, измерены относительно заземленного проводника вольтметром постоянного тока с относительным входным сопротивлением 10 кОм/В (вольтметром комбинированного измерительного прибора, описанного в восьмой беседе). Без ущерба для работы усилителя эти напряжения могут быть больше или меньше на 15–20 %. Напряжение на катоде триода (смещение на управляющей сетке триода) устанавливай подбором резистора R3, на катоде пентода — подбором резистора R8.

Затем ко входу усилителя подключи звукосниматель и проиграй грампластинку. Звук должен быть громким и плавно изменяющимся при вращении ручки переменного резистора R1. При восстановлении соединения резистора R9 с катодной цепью триода громкость звучании головки несколько уменьшится, а качество звука улучшится. Но не исключено, что после восстановления этой цепи усилитель может самовозбудиться. Значит, между выходом и входным каскадом усилителя возникла не отрицательная, а положительная обратная связь. Чтобы ее устранить, надо лишь поменять местами подключение выводов обмотки II выходного трансформатора.

После восстановления соединения конденсатора С6 с анодной цепью пентода и проверки плавности регулирования тембра звука переменным резистором R6 налаживание усилителя можно считать законченным.

Какие изменения можно внести в этот вариант усилителя звуковой частоты?

О возможном изменении его конструкции и монтажа я уже говорил. Сейчас же скажу о возможной замене некоторых деталей.

Без ущерба для качества работы усилителя сопротивления всех резисторов и емкости всех конденсаторов могут быть на 15–20 % больше, или, наоборот, меньше указанных на схеме. Диоды Д226А выпрямителя можно заменить диодами Д7Ж или выпрямительным мостом АВС-80-260. Вместо лампы 6Ф5П в усилителе можно использовать лампу 6Ф3П. Но при этом учти, что в отличие от лампы 6Ф5П у лампы 6ФЗП анод триода выведен на штырек 9 , управляющая сетка триода — на штырек 1 , катод триода на штырек 8 , а управляющая сетка и катод пентода — соответственно на штырьки 3 и 2. Придется, кроме того, подобрать сопротивление резистора R8, чтобы на катоде пентода было напряжение 11–11,5 В. Вообще же лампу 6Ф5П можно также заменить двумя: 6Ж3П — в первом каскаде и 6П1П — в выходном каскаде. Примером такой замены ламп может послужить следующая конструкция на электронных лампах — приемник прямого усиления.
