Какое усиление может дать лампа?

Это зависит от ее конструкции, в частности от густоты и расположения сетки относительно катода. Чем сетка гуще и ближе расположена к катоду, тем сильнее сказывается влияние ее напряжения на электронный поток внутри лампы, тем значительнее колебания анодного тока, тем, следовательно, лампа даст большее усиление. Выпускаемые нашей промышленностью триоды в зависимости от их назначения обладают различными усилительными свойствами. Одни из них могут дать двадцати-тридцатикратное усиление, другие позволят усиливать напряжение в несколько сотен и даже тысяч раз.

Пока я рассказывал о триоде, ты, вероятно, невольно сравнивал его с биполярным транзистором. В самом деле, катод лампы напоминает эмиттер, анод — коллектор, а управляющая сетка — базу транзистора. По своим функциям эти электроды очень схожи, но как ты в этом убедился, физические процессы, происходящие в трехэлектродной лампе и транзисторе, никак нельзя назвать одинаковыми. Да, юный друг, в твердом теле биполярного транзистора работают отрицательные и положительные носители тока, а в вакууме электронной лампы только отрицательные — электроны. Иное дело — полевой транзистор, в канале которого ток образуется только положительными зарядами (в канале типа р ) или только отрицательными зарядами (в канале типа n ). Полевой транзистор по своим свойствам близок к электронной лампе. Поэтому по функциональным обязанностям катод лампы можно сравнить с истоком, анод — со стоком, а сетку — с затвором полевого транзистора.

Однако триод имеет недостатки, ограничивающие его применение. Дело в том, что его управляющая сетка и анод являются обкладками своеобразного конденсатора, емкость которого может составлять 5-10 пФ. Для колебаний звуковой частоты эта емкость почти не сказывается, но при усилении колебаний радиочастоты, особенно сигналов радиостанций КВ и УКВ диапазонов, через нее некоторая часть высокочастотной энергии из анодной цепи попадает в цепь сетки. Образуется паразитная обратная связь, нарушающая нормальную работу усилителя: он самовозбуждается, т. е. становится генератором колебаний высокой частоты.

Для борьбы с этим явлением в лампу ввели еще одну сетку, расположив ее между управляющей сеткой и анодом. Лампа стала четырехэлектродной — тетродом (рис. 222, а ). Вторая сетка стала выполнять роль экрана, уменьшающего емкость между управляющей сеткой и анодом. Поэтому ее назвали экранирующей . На нее, как и на анод, подают постоянное положительное напряжение, но обычно меньше, чем на анод. Экранирующая сетка не только уменьшила паразитную емкость между анодом и управляющей сеткой, но и улучшила усилительные свойства лампы. Имея положительное напряжение относительно катода, она, ускоряя полет электронов внутри лампы, увеличила анодный ток. Некоторая часть электронов попадает и на экранирующую сетку, и в ее цепи появляется ток — ток экранирующей сетки. Но он мал по сравнению с анодным током.

Тетроды позволили повысить качество аппаратуры при использовании меньшего числа радиоламп. Однако наряду с достоинствами, у тетродов более ярко, чем у триодов, стал проявляться другой весьма существенный недостаток — динатронный эффект . Прежде чем разобраться в этом неприятном для работы лампы явлении, проведи такой опыт. В блюдце, наполненное водой, пусти с высоты каплю воды. Что получится. Ударившись о поверхность воды, капля выбьет из нее одну-две капли. Чем с большей высоты будешь пускать каплю, тем больше будет ее энергия полета, тем больше капель выбьет она из воды, находящейся в блюдце.

Нечто подобное происходит в лампе-тетроде. В ней скорость полета электронов огромна. Они как бы бомбардируют анод. При этом каждый электрон способен выбить из анода по два-три и больше электронов. Эти вторичные электроны устремляются к экранирующей сетке, и внутри лампы создается встречный поток электронов, нарушающий процесс усиления. Для борьбы с этим явлением между анодом и экранирующей сеткой ввели третью сетку.

Лампа стала пятиэлектродной — пентодом (рис. 222, б ). Эту сетку, названную защитной (или противодинатронной), соединяют с катодом внутри лампы, или это соединение делают на ламповой панельке. Защитная сетка, имея потенциал катода, т. е. отрицательный относительно анода, возвращает вторичные электроны к аноду. Что же касается прямого потока электронов, то защитная сетка почти не оказывает ему препятствия.

По своим усилительным свойствам пентод лучше триода и тетрода.

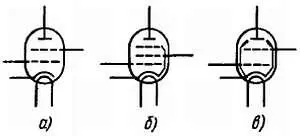

Рис. 222. Тетрод ( а), пентод ( б) и лучевой тетрод ( в)

К числу многоэлектронных ламп относятся и так называемые лучевые тетроды (рис. 222, в ). Это тоже пятиэлектродные лампы, но у них витки экранирующей сетки расположены точно против витков управляющей сетки, благодаря чему электроны летят к аноду не сплошным потоком, а лучами. Отсюда и название тетрода — лучевой. При этом на экранирующую сетку попадает значительно меньше электронов, так как ее витки находятся «в тени» витков управляющей сетки. Образованию лучей способствуют соединенные с катодом пластины — экраны, ограничивающие боковой поток электронов. При такой конструкции лампы и точно рассчитанном расстоянии между ее электродами выбитые из анода вторичные электроны, не долетев до экранирующей сетки, притягиваются обратно анодом и не нарушают работы лампы.

Лучевые тетроды применяют главным образом в выходных каскадах приемников и усилителей 3Ч, от которых требуется получать электрические колебания звуковой частоты значительной мощности.

Существует много типов других, более сложных электронных ламп, например с четырьмя и пятью сетками, именуемые гексодами и гептодами . Есть комбинированные лампы, объединяющие в одном баллоне две-три лампы. Это диод-триоды, двойные триоды, триод-пентоды и др. Триод-пентод, например, объединяет в одном баллоне триод и пентод. Такая лампа будет использована в усилителе, предназначенном для воспроизведения грамзаписи.

Приходилось ли тебе видеть в некоторых приемниках светящиеся зеленым цветом «глазки»? Это тоже электронные лампы, облегчающие точную настройку приемника на радиостанцию. Их называют электронно-лучевыми индикаторами настройки.

Радиолампы предназначаются для работы в самых разнообразных радиотехнических устройствах. В особую группу принято объединять радиолампы, используемые в приемниках, усилителях 3Ч, телевизорах. Ее называют группой приемно-усилительных ламп.
