…Непрост в экспериментальной физике переход от научной болтовни к практическим решениям. Вы знаете, что «стрелять» до бесконечности вам не позволят: и время, и финансирование ограничены всегда. Не верьте лжи, что перед опытом все было рассчитано: для устройства, созданного впервые, слишком многие параметры, необходимые для расчетов, сомнительны. Поэтому после арифметических вычислений (в крайнем случае — после решения простейшего дифференциального уравнения) от вас требуется твердо произнести что-либо вроде: «Рабочее тело в источнике излучения будем делать из монокристалла иодида цезия!». Основания для такого решения были следующими.

• Если конечный размер области сжатия — около десятка микрон, то фронт ударной волны должен быть очень гладким: с неровностями, размеры которых меньше размеров этой области. Вспомнилась статья об оптических исследованиях ударных волн в монокристаллах: С. Кормер утверждал, что фронт там «гладок, как зеркало», размер неровностей не превышает микрона. В любом случае, монокристалл

— наиболее упорядоченная структура вещества — последняя надежда: если не выйдет в монокристалле, то не выйдет нигде!

• Этот монокристалл должен включать атомы с самым низким потенциалом ионизации, чтобы скачок проводимости в ударной волне был существенным. Значит — цезий.

• Этот монокристалл должен существовать в осязаемых размерах, не стоить бешеных денег, не быть ядовитым, и желательно, чтобы хотя бы некоторые его свойства были исследованы ранее.

Изготовить новые устройства (цилиндрические ударно-волновые излучатели, ЦУВИ, рис. 4.17) не заняло много времени…

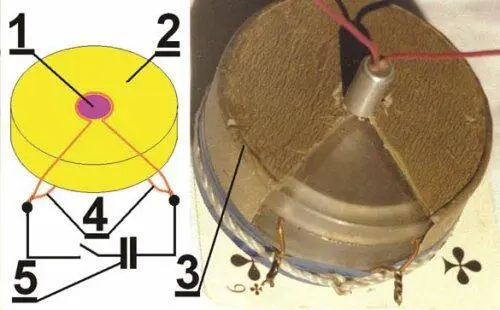

Внешний вид и схема цилиндрического ударно-волнового излучателя. Цилиндр из монокристалла иодида цезия 1 помещен в кольцевой заряд 2, (и тот, и другой размещены в футляре из плексигласа), а детонация на внешней поверхности заряда инициируется стаканом 3 из эластичного ВВ, через который проходит пара окружающих монокристалл параллельно включенных витков медного провода 4, соединенных с высоковольтным конденсатором 5. Секторный вырез в стакане из эластичного ВВ сделан только на макете — для наглядности.

…02 марта 1983 года атмосфера на испытательной площадке была благодушная: два совместных подрыва — ВМГ и облака горючего — продемонстрировали ожидавшийся результат прибывшим на показ начальникам. Приступили к «факультативу» — испытаниям ЦУВИ. Первая сборка по каким-то причинам сработала неважно, но готовить взрывной опыт и не предусмотреть необходимость его повторения — непростительная глупость! При взрыве второй сборки лучи осциллографов рванулись вверх, «выскочив» за пределы экранов. Офицеры сообщили, что вышли из строя смесительные диоды в антеннах, стоявших в пяти метрах от взрыва. Мощность излучения по крайней мере в сто раз превысила ту, которую зарегистрировали в опытах с объемной детонацией! Этот опыт поставил некоторых участников испытаний в затруднительное положение: их начальники увидели устройство размерами в десятки раз меньшее, чем объемно-детонирующие макеты, но излучавшее РЧЭМИ на два порядка большей мощности. Когда шок миновал, начались «маневры»: стали требовать описания ЦУВИ — «для отчета». Уступить «коллективу» такую находку, как ЦУВИ — неразумно: не так уж часто они выпадают в жизни исследователя. Уклончивость попытались преодолеть шантажом: заявили, что диоды из строя не выходили, сигналы на осциллографах были наводками от токов запитки, РЧЭМИ вообще не было, потому как «электрончиков, электрончиков в твоем устройстве не видать», а, если не будет отчета, то и в дальнейших испытаниях офицеры участвовать не намерены. Саркастически «согласившись» с противоречивыми доводами, пришлось заметить, что, раз все это было наводками, то, действительно, нет смысла тратить время на опыты, а тем более — на написание отчета.

…Разговоры о наводках продолжались много лет и «достали» настолько, что позже пришлось изготовить демонстрационную сборку (рис. 4.18): начальное поле в ней создавалось системой постоянных магнитов, а не большими токами. Понятно, что генерируемое такой сборкой РЧЭМИ не было рекордным по мощности, но — достаточно мощным, чтобы его можно было зарегистрировать. Сладкоголосые певцы «наводок» чуть приутихли, но не заткнулись, как им настоятельно советовали, а стали списывать регистрируемые сигналы на счет электромагнитного излучения, возникающего при взрыве ВВ (хотя мощность такого излучения, по свидетельству первооткрывателей этого явления, на много порядков ниже).

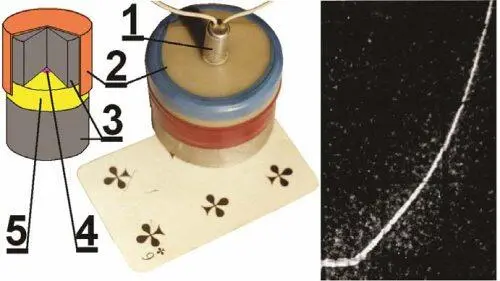

Слева — сборка ЕХ-10. Начальное поле в рабочем теле создается системой постоянных магнитов. 1 — детонатор; 2 — детонационная разводка из эластичной взрывчатки; 3 — постоянные магниты; 4 — рабочее тело; 5 — кольцо из взрывчатки.

Справа — «чистая», без каких-либо наводок от срабатывания высоковольтных цепей, осциллограмма производной магнитной индукции при сжатии ударной волной созданного постоянными магнитами поля (полученная с пробной катушки, размещенной в отверстии, просверленном в рабочем теле). Сигнал вышел за поле экрана осциллографа, но так и было задумано, потому что за слишком быстрым изменением поля в конце сжатия луч осциллографа «проследить» все равно не в состоянии, а ценную информацию о сохранении потока на начальной стадии, когда поле меняется сравнительно медленно, получить можно.

…Идея электромагнитного оружия (ЭМО) носилась в воздухе, потому что очень многим было известно: чтобы вышел из строя смесительный диод в радиолокаторе, достаточно индуцировать токовый импульс энергией всего в десятимиллионную долю джоуля [89] Правда, в энергию такого импульса преобразуется далеко не вся энергия воздействующего РЧЭМИ. Пренебрежение этим фактом было причиной многочисленных неверных оценок на ранних этапах развития ЭМО. .

Есть у РЧЭМИ и недостатки: с хранением не только излучения, а и электромагнитной энергии других видов дело обстоит неблагополучно. Так, например, в заряженном высоковольтном конденсаторе максимальная плотность электрической энергии не превышает десятых долей джоуля на кубический сантиметр, и хранится она недолго; в аккумуляторе или в ионистере (конденсаторе сверхбольшой емкости) плотность энергии повыше, но ее нельзя извлечь быстро — за миллионные доли секунды. Так что энергию приходится «доставать» из других «хранилищ» и уж затем преобразовывать ее в электромагнитную; при этом не избежать существенных потерь.
