Такое расположение муфты свободного хода обеспечивает режим самовращения несущего винта в случае отказа двигателя. Между тем в случае разрушения или заклинения главного редуктора при таком расположении муфты свободного хода не гарантируется надежное самовращение несущего винта.

Для обеспечения самовращения несущего винта в случае разрушении главного редуктора необходимо, чтобы муфта свободного хода была расположена непосредственно у несущего винта, т. е. на выходном валу главного редуктора. Но это условие очень трудно обеспечить технически, так как крутящий момент на выходном валу главного редуктора примерно в 10 раз больше, чем крутящий момент на его входном валу. Следовательно, муфта свободного хода в этом случае будет гораздо большей по размерам и весу и менее надежной в работе.

Кроме того, для одновинтового вертолета с муфтой свободного хода на выходном валу редуктора привод для рулевого винта пришлось бы осуществлять непосредственно от несущего винта, т. е. за муфтой свободного хода, для обеспечения путевой управляемости вертолета при планировании его на режиме самовращения несущего винта (рис. 101).

Рис. 101. Схема трансмиссии одновинтового вертолета при расположении муфты свободного хода между несущим винтом и главным редуктором:

1— главный редуктор; 2— муфта свободного хода; 3— несущий винт; 4— привод хвостового винта

На вертолетах с двумя несущими винтами при таком расположении муфт свободного хода синхронный вал также должен был бы иметь привод непосредственно от несущих винтов, что привело бы к усложнению и утяжелению трансмиссии вертолета (рис. 102).

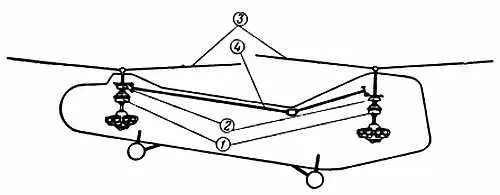

Рис. 102. Схема трансмиссии двухвинтового вертолета в случае расположения муфт свободного хода между несущими винтами и главными редукторами:

1 — главные редукторы; 2— муфты свободного хода; 3— несущие винты; 4— синхронный вал

Более рациональным способом решения данного вопроса может быть установка ограничителя крутящего момента между несущим винтом и главным редуктором, который конструктивно проще и легче муфты свободного хода. В этом случае муфта свободного хода может быть установлена на обычном ее месте, однако привод хвостового винта или синхронного вала придется осуществлять непосредственно от несущих винтов.

Создание такой конструкции трансмиссии вертолета, которая обеспечивала бы безопасное планирование на режиме самовращения в случае разрушения или заклинения главного редуктора, является совершенно необходимым. Этот вопрос можно также решить, создав исключительно надежную и долговечную трансмиссию.

Самый, пожалуй, простой и верный способ повышения безопасности полета вертолета — это применение реактивного привода несущего винта с расположением двигателей непосредственно на лопастях несущего винта, т. е. полная ликвидация трансмиссии.

Упрощение техники пилотирования вертолета также повышает безопасность полета на нем. С этой точки зрения целесообразно было бы ввести в управление одновинтового вертолета специальное устройство, которое при изменении шага несущего винта и мощности двигателя одновременно изменяло бы установочные углы рулевого винта таким образом, чтобы момент рулевого винта всегда был равен реактивному моменту несущего винта, обеспечивая балансировку вертолета в путевом отношении.

Установка автопилота значительно упростит пилотирование вертолета, а следовательно, повысит безопасность полета. В настоящее время уже созданы специальные автопилоты для вертолетов.

Для повышения безопасности полета особое значение имеет упрощение пилотирования вертолета в аварийных случаях.

Как известно, в случае отказа двигателя на вертолете следует, не теряя времени, перевести несущий винт на режим самовращения. Резервное время в этом случае не превышает 3–5 сек в зависимости от режима полета. Для повышения безопасности полета целесообразно установить на вертолете автомат оборотов несущего винта. Этот автомат, помимо упрощения пилотирования вертолета в обычных условиях, обеспечит автоматический перевод винта на режим самовращения в случае отказа двигателя. Задающий механизм автомата оборотов позволит применить увеличение шага несущего винта для обеспечения посадки на режиме самовращения.

Необходимо также продолжать работы по усовершенствованию пилотажно-навигационных приборов для вертолетов.

Вертолет — исключительно интересный летательный аппарат, обладающий качествами, недоступными для других летательных аппаратов.

Способность вертолета взлетать и садиться без разбега и пробега, неподвижно висеть в воздухе и перемещаться в любом направлении делает его незаменимым во многих областях применения.

Некоторым недостатком вертолетов является сравнительно небольшая скорость полета, которая меньше скорости полета современных транспортных самолетов.

По грузоподъемности и номенклатуре перевозимых грузов современные вертолеты не уступают транспортным самолетам, обеспечивая в отдельных случаях более удобную погрузку и выгрузку грузов по сравнению с самолетами.

Вследствие того что вертолетам не нужны аэродромы, они являются более удобным и выгодным транспортным средством, чем самолеты, при перевозке грузов, почты и пассажиров на расстояние 300–400 км.

В болотистых и лесных местностях, таких, как все северные районы нашей страны, вертолет будет единственно удобным и выгодным транспортным средством.

В горных районах, где порой невозможно построить аэродромы достаточных размеров, вертолет найдет широкое применение для перевозки пассажиров и грузов. Например, доставку пассажиров и почты из Симферополя на южный берег Крыма или из Адлера по всему Черноморскому побережью Кавказа удобнее всего производить на вертолетах.

Вертолет с исключительным успехом может применяться в сельском хозяйстве.

Вертолеты могут быть также использованы для разведки полезных ископаемых и> для борьбы с лесными пожарами, для оказания срочной медицинской помощи и для целей картографии, для перевозки почты, охоты на волков и т. д.

Вертолеты нашли широкое применение в различных научных экспедициях, например в наших арктических и антарктических (рис. 103 и 104).

Очень широко могут быть использованы вертолеты для обороны нашей Родины.
