Немало и других интересных работ было выполнено в СКБ ЗИЛ. Это и постройка макетного образца автомобиля на воздушной подушке на шасси ЗИЛ-131 , и работы над бесшатунными двигателями С.С. Баландина, и создание пневмогидравлического усилителя для основного производства, и решение различных инженерных задач для нужд завода – проекты 25-тонного автомобиля-тяжеловоза на четырехосном шасси, изготовление полуприцепов контейнеровозов, тяжеловозов, бортовых прицепов и полуприцепов с боковой загрузкой, выпуск стеклопластиковых деталей для опытных и серийных автомобилей и автобусов основного производства, проекты различных специальных автомобилей по требованиям заказчика.

Накопленный гигантский опыт проектирования специальной и вездеходной техники не может быть не востребован на безграничных просторах нашей Родины. Территория России настолько велика, что даже в самых радужных планах не представляется возможным опутать всю ее сетью дорог с усовершенствованным покрытием. 20% территории страны занимают болота, 90% территории от трех до девяти месяцев в году покрыты снегом, а еще два-три месяца приходятся на сезон весенней и осенней распутицы. Поэтому вездеходы СКБ ЗИЛ не останутся без работы, а для освоения природных богатств Сибири и Дальнего Востока такие машины просто необходимы.

1. Соловьев В.П., Прочко Е.И., Данилов Р.Г. Главный конструктор: 100лет со дня рождения Виталия Андреевича Грачева. Под ред. В. П. Соловьева. – М.: МГИУ, 2003.

2. Прочко Е.И. Виталий Андреевич Грачев и его автомобили//Грузовик. – 2008, №4.

В статье использованы фото из архивов ОГК CT ЗИЛ и авторов.

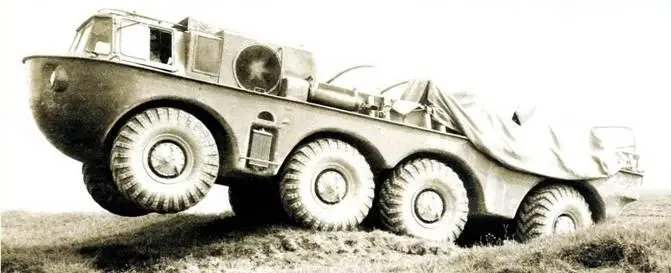

ЗИЛ-135Б (1958 г.).

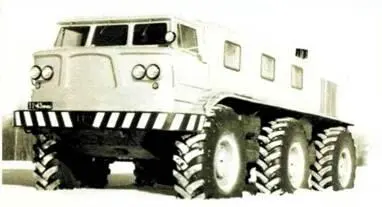

ЗИЛ-Э167 (1963 г.).

ПЗУ-1 (1966 г.).

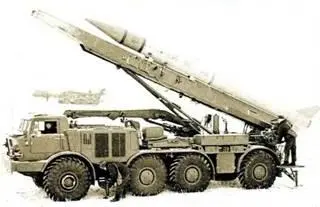

ЗИЛ-135Л (1961 г.).

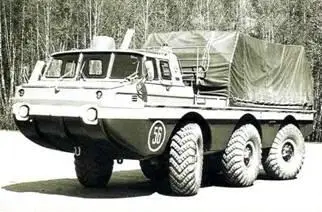

ЗИЛ-4906 (1975 г.).

Материал подготовлен Радиомузеем РКК. www.rkk-museum.ru

УНА-Ф-31

Полевой телефонный аппарат с фоническим вызовом обр. 1931 г. Появился в результате усовершенствования аппарата УНА-Ф-28 (УНА-Ф – «унифицированный аппарат, фонический»). С такими телефонами Красная Армия вступила в Великую Отечественную войну. Следующими полевыми телефонами советского производства были аппараты обр. 1942 г.

ТАИ-43

Полевой телефонный аппарат с индукторным вызовом обр. 1943 г. системы МБ (местная батарея). Вплоть до 1957 г. ТАИ-43 был основным полевым телефоном Советской Армии. Во время войны аппараты выпускались в деревянных корпусах, после войны появился бакелитовый корпус.

УНА-ФИ-43

Полевой телефонный аппарат с фоническим и индукторным вызовом обр. 1943 г. Обладал повышенной дальностью действия. Применялся в штабах, а также для управления полевыми коммутаторами.

ТАБИП-1

Телефонный аппарат обр. 1941 г. без источников питания. Выпускался в блокадном Ленинграде на заводе «Красная заря». Использовался на Ленинградском фронте, а также поставлялся на «большую землю».

«Север-бис»

Переносная КВ радиостанция для работы телеграфом. Диапазон – от 2 до 6 МГц, мощность – до 3Ј Вт. Начало выпуска -1941 г. Производилась в блокадном Ленинграде. Такими радиостанциями оснащались разведгруппы и партизанские отряды.

КУБ-4М

Корабельный КВ приемник прямого усиления. Диапазон – от 15 до 25 МГц, виды работы – телеграфом (ТЛГ) и телефоном (AM). Имел пять поддиапазонов, переключение которых осуществлялось путем замены на шасси двух контуров. Выпущен в марте 1941 г. на заводе N°210 им. Казицкого в Ленинграде. Гражданский прототип – приемник КУБ-4 модели 1931 г.

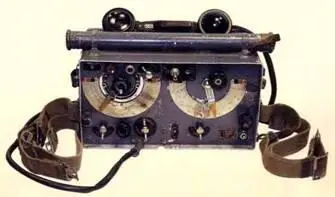

А-7-А

Первая советская УКВ радиостанция с частотной модуляцией. Диапазон – от 27 до 32 МГц, мощность -1 Вт. Предназначалась для связи в сетях стрелковых полков и артиллерийских дивизионов. Давала возможность вести переговоры по радио с командного или наблюдательного пункта через теле(ронный аппарат, соединенный с радиостанцией проводной линией. Начало выпуска – 1943 г.

УС

Всеволновый приемник («Универсальный Супергетеродин») для авиационных и сухопутных радиостанций. Диапазон – от 175 кГц до 12 МГц. виды работы – ТЛГ и AM. Применялся в составе радиостанций РАФ, РСБ-Ф, РСМК и др. Выпущен в 1937 г. на заводе №203 им. Орджоникидзе в Москве.

РСБ-Ф

Передатчик из комплекта КВ радиостанции бомбардировщике (сухопутный вариант). Диапазон – от 215 до 12 МГц, мощность – 50 Вт. Виды работы – ТЛГ и AM. Начало выпуска – 1940 г. РСБ-Ф могли монтироваться на автомобилях, тачанках, аэросанях или в возимых ящиках.

71-ТК-1

Передатчик танковой КВ радиостанции 71-ТК-1 обр. 1933 г, обеспечивавшей двухстороннюю связь на бронеобьектах. Диапазон -от 4 до 55 МГц, мощность – 3 Вт. Виды работы – ТЛГ и AM. В1939 г. эти радиостанции были заменены на 71-ТК-З.

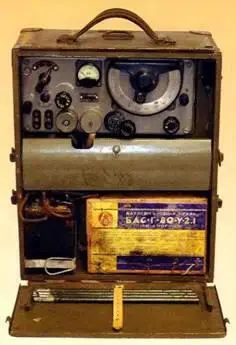

РБ (3-Р)

Переносная полудуплексная КВ радиостанция обр. 1938 г.

(«радиостанция батальонная») для связи в полковых сетях пехоты и артиллерии. Диапазон – от 15 до 6 МГц, мощность – 05 Вт. Виды работы – ТЛГ и AM. Начало выпуска – 1938 г.
