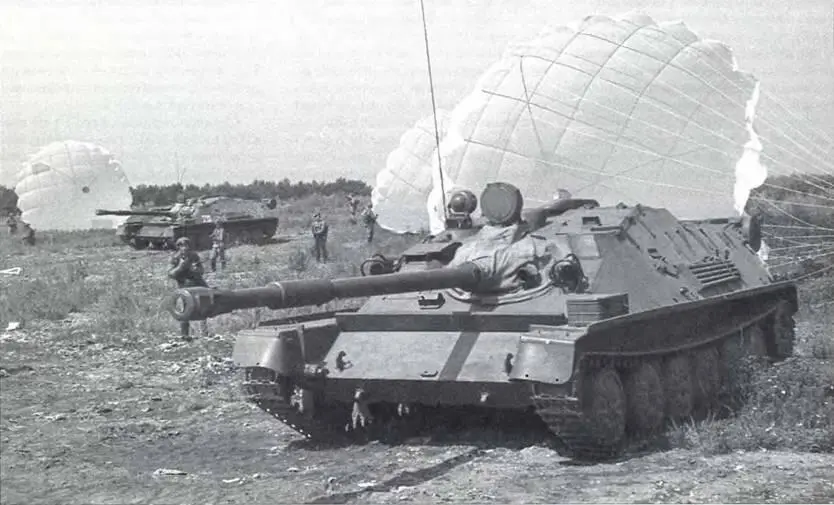

Легкая самоходная установка СУ-85 на учениях Воздушно-десантных войск Советской Армии.

Силовой блок был выполнен быстросменным. Сохранявшиеся жесткие требования использования агрегатов автомобильной промышленности заставили конструкторов взять автомобильный двухтактный дизельный двигатель ЯАЗ-206В (ЯМЗ-206В), развивавший мощность 210 л.с. при частоте вращения 1800 об/мин. Вынужденный выбор такого двигателя несколько уменьшил удельную мощность по сравнению с АСУ-57. Двигатель устанавливался поперек корпуса со смещением к правому борту (пушка и двигатель уравновешивали друг друга). Для уменьшения потерь его мощности использовали сравнительно габаритную, по п к требующую отбора мощности жидкостную систему охлаждения с эжекционной вентиляцией. Имелись три воздушных фильтра типа «Мультициклон», форсуночный предпусковой подогреватель. Основной способ запуска двигателя — электростартером. Доступ к двигателю обеспечивали откидные верхние крышки МТО.

В состав механической трансмиссии входили главный фрикцион, редуктор (гитара), карданный вал, пятискоростная коробка передач, планетарные механизмы поворота и бортовые передачи (одноступенчатые редукторы). Главный фрикцион поначалу был однодисковым, по в процессе эксплуатации на части машин установили более падежные многодисковые фрикционы. Коробка передач была автомобильная, но настолько модифицированная, что в результате процент использования в самоходке автомобильных агрегатов оказался не столь уж значительным. Коробка передач обеспечивала пять скоростей переднего и одну заднего хода. Планетарные механизмы поворота (ПМП) были двухступенчатыми, с блокировочными фрикционами и тормозами. С правым ПМП коробка передач соединялась полуосью, с левым — зубчаткой с муфтой. Для управления машиной механик-водитель пользовался рычагами управления ПМП, рычагом коробки передач, рычагом масляного насоса и остановки двигателя, педалями тормоза, главного фрикциона и подачи топлива.

Ходовая часть включала на борт шесть одинарных обрезиненных опорных катков (по типу танка ПТ-76) с индивидуальной торсионной подвеской и гидравлическими амортизаторами двухстороннего действия на первом и шестом узлах подвески, без поддерживающих роликов. Ведущие колеса были заднего расположения. Каждый торсионный вал шел от борта до борта. Гусеница металлическая, мелкозвенчатая, цевочного зацепления, с двумя гребнями, каждая лента состояла из 93 штампованных стальных траков.

Для наблюдения СУ-85 оснащалась смотровыми блоками В-1 (два у механика-водителя, по одному у заряжающего и наводчика), активными приборами ночного видения ТКН-1Т (у командира) и ТВН-2 (у механика-водителя). ИК-осветители крепились над маской пушки и над местом механика-водителя. Для внутренней связи служило ТПУ Р-120, для внешней — радиостанция Р-113, обеспечивавшая связь в движении на дальности до 20 км при работе на штыревую антенну высотой от 1 до 4 м, установленную па правом борту рубки. Напряжение бортовой сети 24 В. Для постановки дымовых завес использовались две дымовые шашки БДШ-5, которые были смонтированы па кормовом листе корпуса и сбрасывались без выхода экипажа из боевого отделения. Здесь же, в корме, крепились два дополнительных топливных бака для увеличения запаса хода. ЗИП частью укладывался на бортах корпуса, частью — в боевом отделении. В боевом отделении размещался и огнетушитель ОУ-5.

Серийное производство СУ-85 продолжалось до 1966 г. Каждая воздушно- десантная дивизия имела самоходно-артиллерийский дивизион, включавший 31 СУ-85.

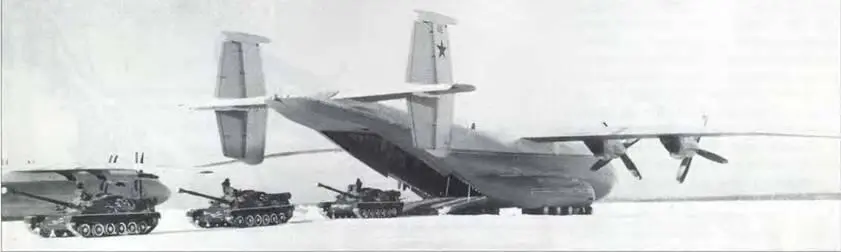

Транспортировка самоходных установок СУ-85 военно-транспортным самолетом Ан-22.

Польские десантники на СУ-85.

Боевая техника Воздушно-десантных войск Советской Армии на параде.

Первоначально рубка СУ-85 для облегчения и уменьшения высоты выполнялась открытой сверху. Но в 1960 г. для лучшей защиты (включая защиту от ОМП — это требование стало обязательным) установили крышу с четырьмя люками и фильтровентиляционную установку. Колпак приточного вентилятора помещался над амбразурой орудийной установки, за ним — корпус воздухозаборника двигателя. Для командира в крыше монтировался перископический прибор наблюдения ТНПК-240А с оптической системой 8-кратного увеличения. Поскольку создавалась СУ-85 как полузакрытая, введение крыши стеснило боевое отделение. Тем не менее войскам авиадесантная СУ-85 правилась благодаря неплохой подвижности и надежности. Кроме борьбы с танками и бронемашинами она могла решать задачи непосредственной огневой поддержки, перевозить десант «на броне»: до появления собственных транспортно-боевых машин десантники охотно пользовались таким транспортом.

Трак и палец гусеницы СУ-85.

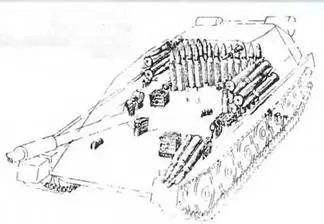

Размещение боекомплекта в самоходной установке СУ-85.

Самоходная установка СУ-85.

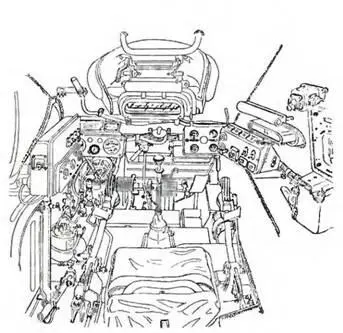

Рабочее место механика-водителя на СУ-85.

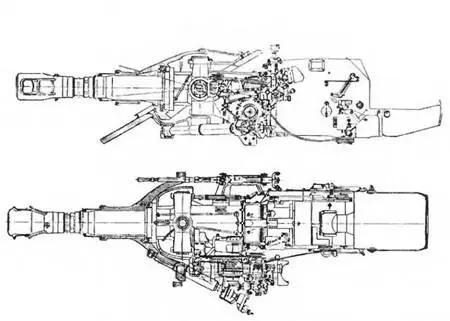

Общий вид установки пушки Д-70 (вид слева и в плане).

Когда СУ-85 только поступала па вооружение, уже готовился к первому полету транспортный самолет Ан-12, способный перевозить такую машину. При погрузке в самолет торсионная подвеска выключалась с помощью приспособления, имевшегося в ЗИП машины, после выгрузки самоходка переводилась из походного в боевое положение за 1–1,5 м. СУ-85 рассчитывалась прежде всего на посадочное десантирование — выгрузку из самолета на ВПП, что ограничивало возможности ее боевого применения. Боеприпасы десанту с самоходками СУ-85 могли сбрасываться с самолета Ан-12Б: на платформе ПП-128-5000 с многокупольной системой МКС-5- 128М мог, например, десантироваться автомобиль ГАЗ-66 г упакованными в ящики 85-мм выстрелами в кузове.
