Система подрессоривания танка Рх. VI Ausf.B «Королевский тигр» конструктивно аналогична подвеске «Тигра». Особенностью этой подвески является применение на передних и задних узлах подвески торсионов большего диаметра (d= 63 мм) по сравнению с остальными (d = 60 мм). Это сделано для получения повышенной прочности торсионов, испытывающих наибольшие нагрузки, и лучшей стабилизации корпуса.

У танка Рх. V «Пантера» общая схема подвески аналогична подвеске обоих «Тигров». Принципиально она отличается наличием двух последовательно соединенных торсионов, что позволило еще больше снизить жесткость подвески (с = 115 кг/см), которая у «Пантеры» самая мягкая среди машин такого класса. Как ни странно это звучит, но можно сказать, что система подрессоривания «Пантеры», с одной стороны, обеспечивает чрезмерную плавность хода (Тφ = 1,86 с, что явно является перебором с точки зрения появления у экипажа симптомов «морской болезни»), а с другой — недостаточную, так как удельная потенциальная энергия подвески имеет сравнительно небольшое значение (λ = 260 мм), что приводит к частым ударам балансиров в ограничительные упоры. Последнее частично компенсируется применением упругих ограничителей хода катка-двойных пружин Бельвилля или набора резиновых и металлических пластин. Упоры установлены на передние узлы подвески, подверженные наибольшим нагрузкам, и на узлы подвески с амортизаторами для предохранения их от разрушения. Узлы подвески с упорами имеют усиленные балансиры.

Кроме того, подвеска «Пантеры» обладает следующим и особенностями: — торсионы по краям имеют лыску и крепятся клиновидными болтами, что не позволяет регулировать установку торсионов при сборке и при осадке их во время эксплуатации;

— в торсионах возникают сложные напряжения от кручения и изгиба;

— балансиры удерживаются от осевого смещения торсионами;

— торсионы монтируются через специальный лючок;

— все точки смазки выведены в боевое отделение;

— телескопические амортизаторы одностороннего действия, установленные на вторых, седьмом левом и восьмом правом узлах подвески, размещены внутри корпуса танка.

Принцип действия последовательно соединенных торсионов «Пантеры» состоит в следующем. От балансира на первый торсион передается крутящий момент. Так как у противоположного борта первый торсион жестко связан со вторым посредством поворачивающейся муфты, то первый торсион, закручиваясь, поворачивает и муфту. Муфта, в свою очередь, закручивает второй торсион. Таким образом, торсионы одновременно испытывают деформации кручения и изгиба. Скручивающий момент второго торсиона примерно на 5 % меньше, чем у первого, из- за их изгиба.

Подвеска «Пантеры» слишком громоздка, занимает значительный внутренний объем танка и неудобна при ремонте. Установка трех амортизаторов из четырех не на крайних узлах подвески снижает их эффективность.

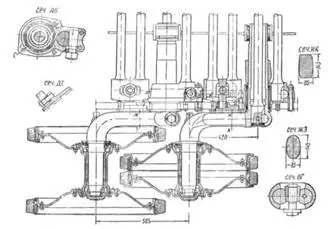

Узел подвески легкого танка «Ландсверк» L-100.

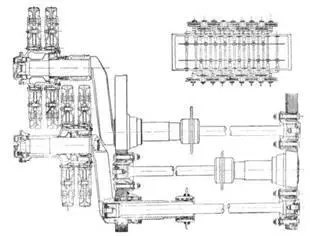

Подвеска танка Pz.V «Пантера».

Подвеска плавающего танка ПТ-76.

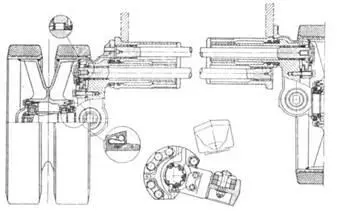

Узел подвески плавающего танка ПТ-76.

Система подрессоривания легкого танка «Ландсверк» L–I00, так же как и у Pz.V, двухторсионная, но, в отличие от него, торсионы соединены посредством параллелограмма так, что действие изгибающих моментов исключается и торсионы работают только на кручение.

Система подрессоривания «Ландсверка» состоит из четырех узлов подвески на борт с механическими амортизаторами на передних и задних узлах подвески. Катки правого борта смещены вперед относительно катков левого борта. Для минимизации смещения вторые торсионы правого борта сдвинуты вперед по отношению к первым, а левого — назад.

При полном ходе катка 290 мм и динамическом 134 мм «Ландсверк» имел самую мягкую подвеску, которая устанавливалась на серийные танки (с =55 кг/см).

Установка элементов подвески на корпусе Т-72.

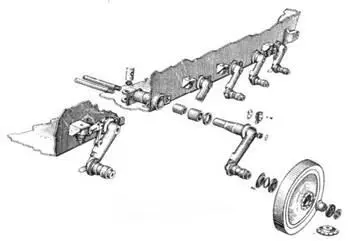

Узел подвески танка Т-54.

Система подрессоривания плавающего танка ПТ-76 отличается высокими показателями плавности хода и живучести. При низкой жест-кости (с =90 кг/см) и отвечающем требованиям периоде колебаний (Тφ= 1,05 с) она обладает высокой удельной потенциальной энергией (λ = 453 мм) при полном ходе качка 340 мм.

Подвеска ПТ-76 состоит из шести узлов на борт. На первом, третьем, четвертом и шестом узлах установлены упругие ограничители хода: на первом и шестом — буферные пружины, на третьем и четвертом — резиновые упоры. На первом и шестом узлах подвески имеются гидравлические поршневые амортизаторы двустороннего действия с рычажно-кулачковым приводом.

В качестве рессоры применен торсион диаметром 38 мм, изготовленный из стали 45ХНМФА, обработанный шлифовкой и накаткой роликами под нагрузкой 500 кгс с последующим заневоливанием. При заневоливании торсион за круч и мается на 140°.

Система подрессоривания среднею танка Т-54 сравнительно жесткая (с = 522 кг/см), период колебаний Тφ,=0,86с при полном ходе катка 224 мм. Удельная потенциальная энергия подвески достаточно высокая (λ = 430 мм).

Система подрессоривания Т-54 включает пять узлов подвески, каждый из которых состоит из балансира, торсиона и жесткого ограничительного упора. На первых и пятых узлах подвески, кроме того, установлены гидравлические лопастные амортизаторы. Для смягчения удара балансиров об ограничительные упоры в балансирах установлены резиновые буфера. Балансиры пятых узлов подвески установлены против хода движения танка. Для предотвращения изгиба балансиров первых опорных катков, испытывающих наибольшие нагрузки при ударе об упор, на корпусе танка приварены два ограничителя, которые ограничивают изгиб балансиров в сторону корпуса.
