Техника и вооружение 2005 10

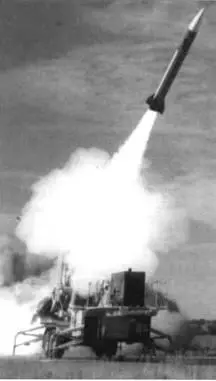

Очередное испытание ракеты РАС-3 (DT-6) по перехвату ТБР состоялось в октябре 2000 г.

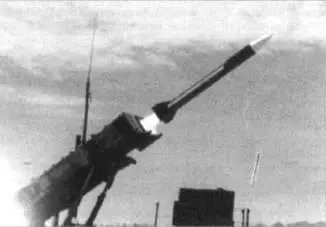

Пуск ракеты GEM+ комплекса «Пэтриот» РАС-2+.

Сборка ракет комплекса «Пэтриот».

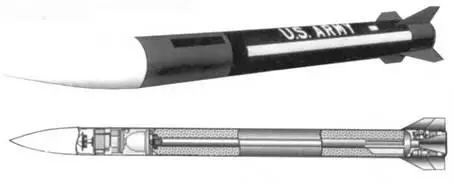

ЗУР GEM+ комплекса «Пэтриот» РАС-2+ и ее компоновка.

Среди отличительных особенностей РАСМ выделялась реализация в системе ее наведения как обычного для «Пэтриота» метода наведения TVM, так и самонаведения на конечном участке с помощью активной ГСН.

Испытания РАСМ проводились в июле 1999 г. на полигоне в Уайт-Сэндз. Прямыми попаданиями были уничтожены две воздушные мишени MQM-107. имитировавшие низколетящие крылатые ракеты. Однако армия США отказалась принять РАСМ на вооружение.

Одним из вариантов дальнейшего развития этого направления стала предложенная фирмой «Рейтеон» осенью 2001 т. концепция ракеты Patriot Hit-To- Kill, обладающей увеличенной поражающей способностью. Предусматривалось использование в составе ракеты активной РЛГСН Ku-диапазона (отличной от варианта ГСН, использованного при создании ракеты РАСМ), разгонно- маршевого двигателя ракеты РАС-2, двигательной установки поперечного управления и новой боевой части, а также усовершенствованного программного обеспечения. Указанные нововведения предполагалось реализовать в процессе выполнения программы увеличения срока службы ракет «Пэтриот» (SLEP), что могло позволить этим ЗУР находиться на вооружении до 2028 г.

Использование для этой цели ракеты с размерами, близкими к РАС-2, объяснялось ее большей дальностью действия и высотами поражения целей, а установка активной ГСН — возможностью получения в полете уточненных данных о цели, что позволяло выполнять ее перехват на загоризонтных дальностях.

Рекламируя свое предложение, руководители «Рейтеон» сообщили, что «подобная модернизация ракеты имеет малый уровень технического риска, не приводит к изменению массы и размеров ракеты, не требует модернизации аппаратуры наземного оборудования «Пэтриота» и может быть реализована быстро и успешно, при этом стоимость ракеты будет в четыре раза меньше, чем ракеты РАС-3».

Через два года фирма представила уточненный вариант своей концепции, в соответствии с которым ракета Patriot Hit-To-Kill должна была включать в свой состав двухдиапазонную головку самонаведения, работающую в диапазонах С и Ка. в полуактивном и активном режимах, твердотопливную двигательную установку поперечного управления с четырьмя пропорционально регулируемыми соплами, разработанную «Рейтеон» фокусированную боевую часть массой 45,4 кг, включающую 1270 вольфрамовых стержней общей массой 32 кг, а также маршевую двигательную установку и систему управления, идентичные ракете варианта РАС-2.

Как отмечалось, ряд предлагаемых элементов Patriot Hit-To-Kill уже прошел стадию отработки в наземных условиях. Так, прототипы двигательной установки поперечного управления были успешно испытаны в 1994 г., а расчетные характеристики ракеты, которых предполагалось достичь в результате ее отработки, использовались для выполнения моделирования процессов перехвата различных воздушных целей. Результаты моделирования показали высокий уровень возможной эффективности новой ракеты, а также значительное расширение зоны ее действия.

Еще одно предложение, связанное с модернизацией ракет «Пэтриот», появилось в 2002 г. Оно касалось применения ранних вариантов зенитных ракет MIM-104 в качестве тактических баллистических ракет. В соответствии с выпущенным армией США пресс-релизом, в настоящее время на хранении находится около 1000 ракет М1М-104, которые не могут быть модернизированы по стандарту РАС-2, но могут использоваться для модернизации с целью их последующего применения в качестве ТБР.

Следует отметить, что в период с 1978 по 1983 г. в соответствии с программой создания разведывательно-ударного авиационно-ракетного комплекса «Ассолт Брейкер» в США уже выполнялась разработка варианта ЗУР «Пэтриот», предполагавшегося для использования в качестве ТБР, предназначенной для поражения бронетехники на удалении до 200 км от линии фронта. Этот вариант ракеты планировалось оснастить самонаводящимися элементами, а для его запуска использовать наземные или авиационные пусковые установки. В те годы по этой программе было выполнено десять пусков ракет, получивших обозначение Т-22.

Очередное предложение о «конвертации» ракет «Пэтриот» было обосновано их возможным использованием в этих целях в Южной Корее, где находится несколько ЗРК «Пэтриот», защищающих Сеул, столичный аэропорт и американские войска. Эти объекты относятся к числу наиболее уязвимых к огню северокорейской реактивной артиллерии, особенно 240-мм установок залпового огня.

Данная концепция получила обозначение PPS (Patriot Precision Strike), и в соответствии с ней комплексы «Пэтриот» могут использовать свои РЛС для определения траекторий полета реактивных снарядов, вычисления местоположения стартовых позиций и для наведения ракет «Пэтриот» на наземную цель. Альтернативным вариантом может явиться определение местоположения целей с помощью армейской РЛС ТРО-36/37. Однако в настоящее время концепция PPS в первую очередь рассматривается с точки зрения придания ЗРК «Пэтриот» способности автономных действий по наземным целям.

Компоновка ракеты «Пэтриот» Hlt-To-KIII.

Прямое попадание ракеты РАСМ в мишень.

Испытание прототипа двигателя поперечного управления ракеты Hit-To-Kill.

Секция наведения ракеты Hit-To-Kill.

1. Patriot kontra Scud. J.Gruszczynski, E.Rybak. 1996.

2. Журналы «Зарубежное военное обозрение».

3. Журналы Flight International.

4. Журналы Aviation Week amp; Space Technology.

5. Журналы Jane's Missiles amp; Rockets.

6. Журналы International Detense Review.
