Ракета К-13Р (Р-ЗР, «изделие 320»)

Уже к моменту завершения разработки ракеты К-13А возможность ее применения лишь в простых метеоусловиях представлялась серьезным недостатком. В соответствии с постановлением от 2 марта 1962 г. наряду с принятием на вооружение МиГ-21 ПФ для очередной модификации этого самолета поручалось создать вариант ракеты с полуактивной радиолокационной системой наведения – К-13Р. Тем самым подтверждалась неподъемность для МиГ-21 как легкого фронтового истребителя как существующих, так и перспективных всепогодных ракет средней дальности, весивших, соответственно, без малого 300 или около 200 кг.

В соответствии с решением ВПК от 24 октября 1962 г. предусматривался выпуск эскизного проекта К-13Р до конца года. Тридцать новых ракет следовало представить на заводские испытания в III кв. 1963 г., а еще 20 – на государственные испытания к концу года. Министерству обороны предписывалось выделить три самолета МиГ-21 ПФ и 25 ракет К-13А.

Разработка головки самонаведения ПАРГ-13ВВ была поручена НИИ-648 (главный конструктор Н.А. Викторов), а обеспечивающей подсветку цели самолетной РЛС «Сапфир-21» – НИИ-339 (Ю Н. Кирпичев). Взамен неконтактного оптического взрывателя НОВ-13К создавался радиовзрыватель «Ястреб». Как обычно, наряду с боевым вариантом («изделие 320») для исследований подготовили и нештатные изделия: аэродинамические («321»), пусковые («322»), программные телеметрические («323»), телеметрические («324»). Отработка радиовзрывателя проводилась на ракетах К-13РВ («изделие 320Р»). Для обеспечения ввода информации от самолетных систем в радиолокационную ГСН разработали новую пусковую установку АПУ- 13В.

По приказу МАП от 4 июля 1964 г. работы по варианту МиГ-21 с «Сапфиром» и новым ракетным вооружением в ОКБ-155 возглавил Г.М. Седов, в 1950-е гг. – первый шеф-пилот «фирмы» Микояна, затем ставший заместителем Генерального конструктора по летным испытаниям. Руководящая роль в отработке новой модификации МиГ-21 послужила важным этапом становления Седова как будущего главного конструктора по самолетам МиГ-23 и МиГ-27.

Для обеспечения автономных испытаний К-13Р привлекался один из прототипов МиГ-21 – Е-7/3 (он же Е-7 № 101). Первые восемь баллистических пусков К-13Р с Е-7/3 состоялись в период с 29 июня по 30 августа 1963 г. Ракеты с ГСН поступили только перед самым Новым годом.

При этом первые пять комплектов ГСН изготовили еще в 1961 г, тогда же началась их предварительная увязка с самолетной РЛС. В дальнейшем первый летный образец РЛС «Сапфир», поступивший из ОКБ-339 9 сентября 1963 г., поставили на МиГ-21 ПФ №76210725, на котором с 21 сентября 1963 г. по май 1964 г. проводились заводские испытания и доводка станции. На горьковском заводе были выпущены два самолета новой модификации, в дальнейшем получившей обозначение МиГ-21С(№95210101 и№95210102).

МиГ-21ПФ №76210725 13 мая 1964 г. был представлен на совместные государственные испытания, а концу года к нему присоединился МиГ-21C №95210101, с которого уже успели выполнить семь одиночных пусков телеметрических ракет. В 1964 г. к испытаниям подключили МиГ-21С №95210102. До конца года провели пуски двух телеметрических и одной боевой ракеты в режиме самонаведения. Однако по результатам неудачных пусков двух телеметрической и одной боевой ракеты выявилась необходимость внесения ряда изменений. Недостаточно надежной оказалась и РЛС «Сапфир». По мнению сотрудников микояновской «фирмы», до установки на МиГ-21 ее следовало бы, как и другие станции, предварительно довести на летающей лаборатории – двухместном Як-25, более приспособленном для летных испытаний радиолокаторов.

Процесс отработки К-13Р дополнительно усложнялся тем, что впервые решалась задача создания «радийной» ГСН для ракеты, не стабилизируемой по крену. В головке самонаведения использовалось коническое сканирование антенны. При предстартовой подготовке в ГСН вводилось целеуказание в пределах ±10°.

Работы по К-13Р затянулись, и выпускавшиеся в 1964-1968 гг. самолеты модификации МиГ-21ПФМ пришлось оснащать устаревающей ракетой РС-2УС, несколько модернизировав самолетную РЛС, получившую обозначение РП-21 М.

Испытания продолжились в 1965 г., в течение которого наряду с 15 телеметрическими провели пуски уже и шести боевых ракет. Несмотря на проведенные мероприятия, по-прежнему не удавалось обеспечить приемлемую надежность ГСН.

В следующем году начался первый этап государственных испытаний, в ходе которых выполнили пять баллистических и четыре телеметрических пуска. Кроме того, дополнительно провели пуски восьми боевых и двух телеметрических ракет на малых высотах. Определилась необходимость доработки пусковой установки, в связи с чем был выпущен эскизный проект по модификации АПУ-13У.

Только во второй половине десятилетия РЛС «Сапфир-21» и ракету с полуактивной радиолокационной головкой П АРГ-13 удалось довести. На втором этапе провели пуски 21 боевой ракеты. Совместные государственные испытания завершились в 1966 г., и в сентябре 1967 г. ракета и РЛС «Сапфир-21» были приняты на вооружение под наименованиями Р-ЗР и РП-22С соответственно. Тем не менее пусковую установку продолжили дорабатывать и в следующем году. Кроме того, в ходе эксплуатации проявились несанкционированные срабатывания радиовзрывателя, что потребовало дополнительного объема испытаний, состоявшихся в 1973 г.

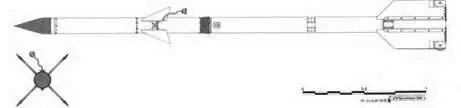

При практически тех же показателях досягаемости, что у Р-ЗС. «радийная» ракета была заметно длиннее (3,12 м) и несколько больше по массе. Это объяснялось не только отсутствием задающего уровень американского натурного образца, но и рядом объективных факторов. Другие советские ракеты в «радийном» исполнении тоже имели несколько большие длину и массу в сравнении с модификацией с ТГС.

Ракеты Р-ЗР в сочетании с Р-ЗС стали штатным вооружением выпускавшихся в 1965-1968 гг. МиГ-21C («тип 95»), на которых устанавливался локатор «Сапфир- 21» (РП-22С), а также модифицированных и строившихся в 1969-1974 гг. самолетов МиГ-21СМ («тип 15») и МиГ-21СМТ («тип 50»). Ракеты Р-ЗР подвешивались на внешней паре пусковых установок АПУ-13У, а изделия с тепловыми ГСН – на внутренних пилонах.

Ракеты Р-ЗС и Р-ЗР применялись и на последующих модификациях МиГ-21, в том числе (начиная с 1970 г,) на МиГ-21МФ и на поставляемых за рубеж самолетах. Кроме того, еще в первой половине 1960-х гг. Р-ЗС стали внедрять на МиГ-19, причем не только на исходно ракетоносных перехватчиках МиГ-19ПМ, но и на других вариантах. Эти мероприятия осуществили по совместному решению ВВС и промышленности от 21 января 1963 г. на опытном МиГ -19ПТ с АПУ-ЗС и успешно провели летные испытания. В СССР МиГ-19 с ракетами Р-ЗС широкого распространения так и не получили, однако с успехом использовались в ВВС дружественных стран. Также не получили развития и проведенные в 1976 г. работы по оснащению Р-ЗР истребителя-бомбардировщика С-32М2 (Су-17М2).
