В результате слияния двух коллективов конструкторов ракет «воздух-воздух» отработка К-73 завершалась уже в стенах ОКБ «Вымпел».

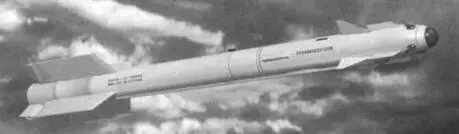

Ракета класса «воздух-воздух» Р-73.

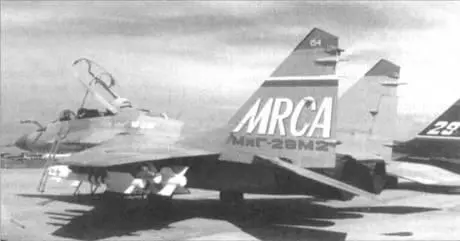

Многофункциональный истребитель МиГ-29М2.

Наименование Р-73

Максимальная дальность пусков, км

– в заднюю полусферу 12

– в переднюю полусферу 30

Минимальная дальность пусков

в заднюю полусферу, км 0,3

Высота целей, км 0.02-20

Скорость целей, км/ч 2700

Масса ракеты, кг. 105

Масса боевой части, кг 7,8

Длина ракеты, м… 2,9

Диаметр ракеты, м 0,17

Размах крыла, м.. 0.51

Размах рулей, м . 0,385

Ракету приняли на вооружение под обозначением Р-73 постановлением от 22 июня 1984 г. Максимальная дальность пусков достигала 30 км в передней полусфере. Минимальная дальность на малой высоте по цели, маневрирующей с перегрузкой 8, определялась на уровне 0,5 км, в то время как у лучшей американской ракеты ближнего боя «Сайдуиндер» AIM-9L она превышала 1,5 км. В целом летно-технические характеристики существенно превосходили заданные. но при этом масса ракеты более чем в полтора раза превысила первоначально принятое значение.

За рубеж ракеты экспортировались в варианте К-73Э, при этом первые поставки были осуществлены в ГДР в 1988 г. За рубежом ракета получила обозначение АА-11 Archer.

Ракеты Р-73 в сочетании с нашлемными прицельными устройствами «Щель» позволяют достичь устойчивого превосходства в ближнем бою, что подтверждается, в частности, опытом совместных тренировок пилотов бывших стран Варшавского Договора (в том числе и ГДР) с летавшими на лучших западных истребителях летчиками ВВС стран НАТО.

Работы по модернизации К-73 в части расширения зоны поражения велись с момента ее принятия на вооружение в 1984 г. Требования к ракете были конкретизированы сначала решением ВПК от 13 февраля 1984 г., а затем и постановлением партии и правительства от 28 декабря 1984 г. Спустя четыре года были изготовлены первые 16 ракет.

В 1990-е гг, ГП «Вымпел» в ходе ряда международных выставок неоднократно демонстрировало различные направления совершенствования ракет типа Р-73.

Представлялись также материалы по применению поворотного сопла, обеспечивающего при том же уровне управляющих сил снижение потерь тяги до 3% по сравнению с 5% при использовании штатных интерцепторов. Кроме того, в фирменных проспектах рекламировался усовершенствованный вариант с увеличением углов целеуказания с 45 до 65' и повышением максимальной дальности до 40 км при возрастании массы ракеты всего на 5 кг.

На «Мосаэрошоу-97» была представлена ракета К-74МЭ с максимальной дальностью полета 40 км, оснащенная новой ГСН с углом прокачки, увеличенным до 120". Заявлено, что ракета проходила испытания с 1994 г. и готова к серийному производству.

В 1999 г. на «Мосаэрошоу» демонстрировалась ракета Р-73Л (в экспортном варианте Р-73ЭЛ), отличавшаяся от Р-73 применением лазерного взрывателя. В связи с этим нововведением ракеты с радиолокационным взрывателем в ряде случаев именуются Р-73К.

На сегодняшний момент ракета Р-73 является самым эффективным оружием ближнего боя и практически не имеет аналогов за рубежом. В отличие от других ракет, разработанных для МиГ-29 и Су-27, она может применяться с самолетов предшествующего поколения без существенной доработки их бортовой электроники. Практически это было реализовано на последних версиях МиГ-23, довооруженных Р-73 с их размещением на сконструированных для этого типа самолета АПУ-73-1Д1, а также на опытном МиГ-21-93 – модернизированном варианте МиГ-21 с РЛС «Копье», пуски с которого Р-73 на полигоне в Ахтубинске проводились в 1999 г.

В целом появление в начале 1990-х гг. информации о ракете К-73 и ее вариантах было воспринято как сенсация, а ее характеристики вплоть до настоящего времени являются своего рода эталоном при разработке новых зарубежных ракет ближнего боя, включая последнюю существенно измененную модификацию «Сайдуиндера» AIM-9X.

Наряду с AIM-9X в качестве попытки создать более совершенную ракету, чем К-73. можно отметить и представленное 14-16 сентября 2002 г. на украинском авиасалоне «Аэросвит-XXI» «изделие 611-, разработанное Государственным киевским конструкторским бюро «Луч». По массогабаритным характеристикам ракета близка к К-73, однако выполнена по нормальной аэродинамической схеме с крыльями крайне малого удлинения – «пилонами» с обыкновенными пластинчатыми, а не решетчатыми рулями. Предположительно ракета оснащена комбинированной системой управления – инерциальной с радиокоррекцией на основном участке траектории и тепловой ГСН с многоэлементным фотоприемником для самонаведения на конечном участке.

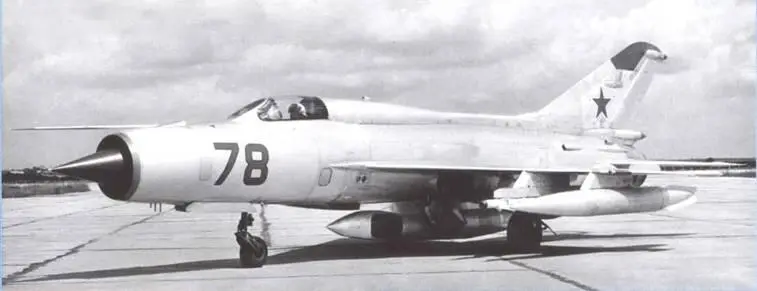

Опытный самолет Е-6/2 с управляемыми ракетами К-13.

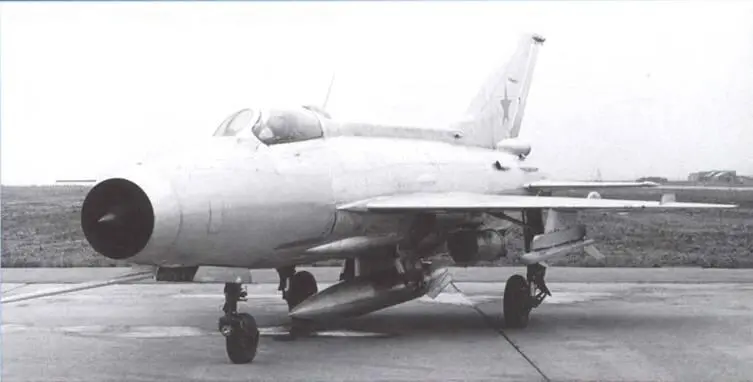

МиГ-21ПФ. на котором проходил испытания контейнер с разведывательной аппаратурой. В состав вооружения входят ракеты Р-ЗС.

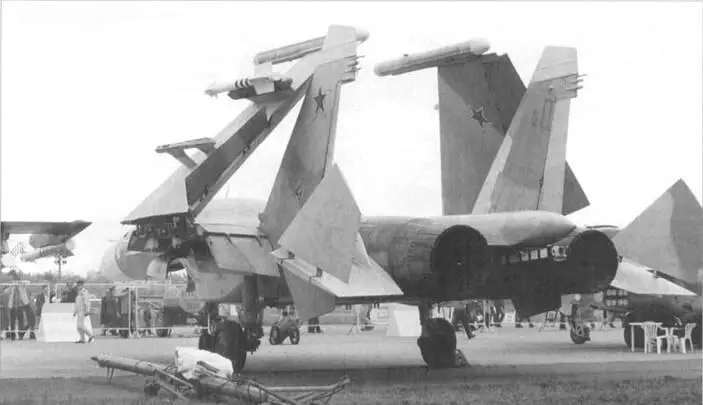

Истребитель Су-33 с ракетами класса «воздух-воздух»Р-73.

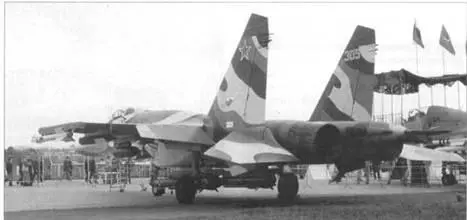

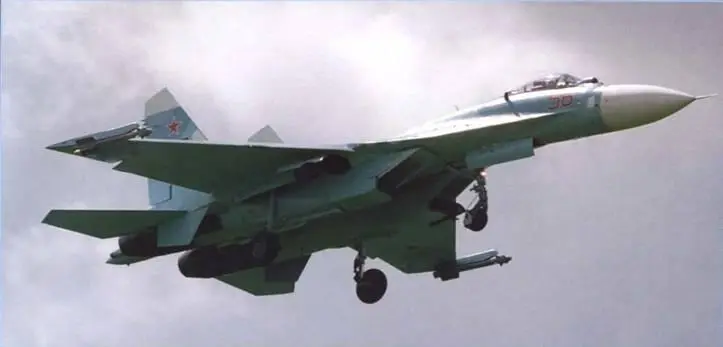

Истребитель Су-27СМ с ракетами Р-73.

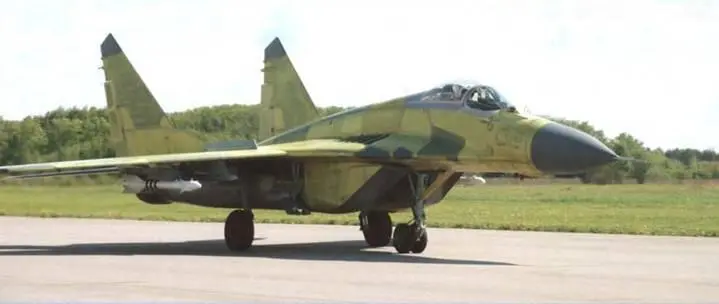

Истребитель МиГ-29СМТ с ракетами Р-73.

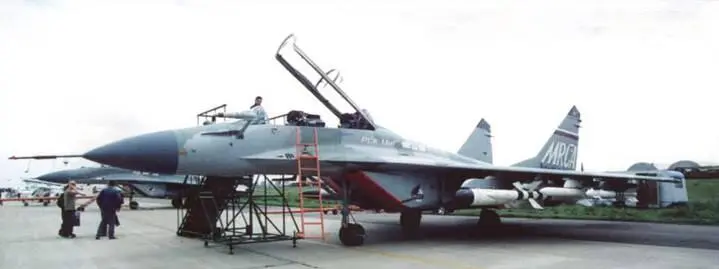

Истребитель МиГ-29М2. В состав ракетного вооружения класса «воздух-воздух» входят Р-27. РВВ-АЕ и Р-73.
