Постановлением от 21 января 1970 г. ПКПК официально поручили разработку высокоманевренной ракеты массой 30- 35 кг. Началась экспериментальная отработка основных агрегатов, в частности, газогенератора, обеспечивающего рабочим телом как турбогенератор, так и рулевые машинки. Подготовили также техдокументацию на вариант ракеты с радиовзрывателем «Колибри» взамен изначально применявшегося оптического взрывателя Н-62.

Уже в 1971 г. началась натурная отработка. Были проведены полеты летающей лаборатории с контейнерами К-30 для испытания ГСН. После двух автономных пусков перешли к отработке телеметрических ракет. Шесть изделий запустили с наземной пусковой установки. С удаления от 500 до 1500 м они успешно наводились на горящие трассеры, установленные на вышке.

С дооборудованного МиГ-21СМТ №117 провели четыре автономных пуска и два пуска телеметрических ракет с ГСН по парашютным мишеням. Переоборудовали и пару МиГ-23М №602 и 605, к которым в следующем году добавились однотипные самолеты №1701 и 1801.

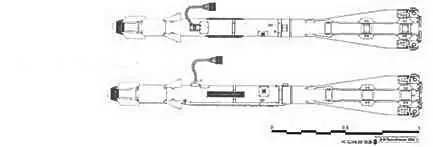

Р-60 («изделие 62»).

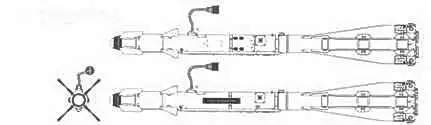

Р-60М («изделие 62М").

В августе 1972 г. закончился этап испытаний главного конструктора. В течение года с МиГ-21СМТ N“1110 провели одиннадцать пусков по мишени МиГ-17.

В целом в ходе 17 пусков, выполненных в 1971 г., и 43 – в 1972 г, было сбито семь МиГ-17 и Ла-17. Завершению испытаний в том же 1972 г. помешала испортившаяся погода – удалось провести 32 пуска по МиГ-17 и Ла-17, пять мишеней было сбито. Ракету рекомендовали принять в серийное производство. На следующий год решили отложить только одну стрельбу по МиГ -17, однако фактически обьем испытаний многократно увеличился: всего осуществили более полусотни пусков. Государственные испытания проводили с МиГ-21 и МиГ-23, при этом к ранее задействованным самолетам добавился серийный МиГ-23 №0021.

С учетом малых габаритов и веса ракет для их применения вначале использовали пусковую установку АПУ-62 на три изделия, с которой и началась летная отработка. Входе испытаний выявилась необходимость создания пусковых установок на два и одно изделие. Стало ясно, что К-60, как правило, будут использоваться в составе смешанного самолетного вооружения, в сочетании с более мощными и дальнобойными ракетами. Поэтому в дальнейшем практическое распространение получили АПУ-60-1 с одной направляющей массой 32 кг и АПУ-60-ll с двумя направляющими, весящая всего на 2 кг больше. Последняя имела правое и левое исполнение и применялась в основном на МиГ-23МЛ, МиГ-25, МиГ-27 и МиГ-29. Пусковые установки в вариантах АПУ-60-М и АПУ-60-1МД крепились к балочным держателям, а в модификациях АПУ-60-1 ДБ 1 и АПУ-60- 1ДБ2 – непосредственно к консолям крыла самолета-носителя. Выпуск АПУ-60-Ш для трех ракет ограничился опытной партией.

В 1973 г. успешно завершились государственные испытания ракеты на МиГ-21 и МиГ-23 №2503, 1201, 1901, 1231. Постановлением от 18 декабря 1973 г. К-60 под наименованием Р-60 была принята на вооружение – на два года ранее, чем аналогичная французская ракета «Мэджик».

Срок разработки К-60 – около четырех лет – оказался рекордно коротким по сравнению с другими оригинальными отечественными ракетами, процесс создания которых затягивался на 8-9 лет и более. При эксплуатации в войсках ракеты впервые не требовали проведения регламентных работ. После появления фотографий МиГ-23 с Р-60, сделанных с борта зарубежного самолета, новая советская ракета получила кодовое наименование АА-8 Aphid.

Ракета Р-60 применяется с дистанции до цели до 7,2 км. Данное значение обеспечивается на высоте около 12 км, а вблизи земли дальность уменьшается почти втрое.

Пуск можно осуществлять при перегрузке носителя до 7 единиц. Угол захвата ГСН составляет 5°, после чего автосопровождение цели ведется в диапазоне углов до 30-35°.

Серийное производство ракет велось на заводе «Коммунар» в Москве (с 1973 по 1985 г., включая модернизированный вариант Р-60М), Ижевском механическом заводе и Тбилисском авиационном заводе.

Испытания продолжались и в 1974 г., в основном для обеспечения устойчивости работы двигателя МиГ-23, в том числе при залповом пуске пары ракет, в ходе которого сбили МиГ-17 и парашютную мишень. Пуски Р-60 проводились и с МиГ-21 бис №24. Отрабатывалась система целеуказания от прицела ПФЦ-21. Проводились работы по совершенствованию ГСН «Комар», при этом были успешно поражены энергично маневрирующий МиГ-17 и однотипный самолет с работающим двигателем, стоящий на земле. Был разработан эскизный проект по применению Р-60 на МиГ-29.

Расширялась и номенклатура самолетов-носителей Р-60. Еще в 1973 г. успели выполнить четыре пуска с Су-15ТМ №03-02. В следующем году завершились государственные испытания ракеты Р-60 в составе вооружения Су-15ТМ: было осуществлено 19 пусков по беспилотным МиГ-17. В 1977-1978 гг. пуски Р-60 проводились с немодернизированной модификации Су-15 – самолета

№02-02. Под применение Р-60 в 1973 г. переоборудовали также Су-17М №51 -01.

В 1975 г. велись испытания по использованию ракеты на вертикально взлетающем Як-ЗбМ (Як-38), в ходе которых с самолета ВМ-4 был выполнен 21 пуск для подтверждения устойчивости работы двигателей самолета и четыре – по парашютной мишени М-6 и по Ил-28. Успешно завершились и испытания Р-60 на МиГ-25.

Обеспечивается поражение целей, маневрирующих с перегрузкой до 8 единиц. Вероятность поражения цели залпом двух ракет оценивается величиной 0,7-0,8.

Наряду с боевой была разработана учебно-записывающая ракета УЗР-60Т.

При всех достоинствах первая в мире ракета ближнего воздушного боя обладала некоторыми недостатками, возможность устранения которых определялась заложенными в ней резервами дальнейшего совершенствования.

Еще за пару лет до принятия Р-60 на вооружение начались работы по модернизированному варианту К-60М На «изделии 75» предусматривалось установить более мощную боевую часть, новую ГСН киевского завода «Арсенал», новую систему управления на микросхемах разработки 3-го МПЗ взамен СУР-69. В дальнейшем эта ракета получила обозначение «изделие 62М». На ней установили доработанную ГСН «Комар-М» (ОГС- 75). Угол целеуказания был увеличен с 12 до 20°. Для обеспечения возможности пуска в переднюю полусферу цели была повышена чувствительность ГСН.
