При отработке некоторых ракет в начале заводских испытаний проводились пуски с нештатных наземных пусковых установок. На стадии пусков баллистических и программных ракет в качестве носителей обычно использовались ранее созданные самолеты, так как разработка новых истребителей и их вооружения велась параллельно и штатный носитель на этой стадии зачастую еще не совершал даже первого полета. При отработке ракет и их оборудования задействовались и специально модифицированные самолеты-летающие лаборатории, в ряде случаев переоборудованные из пассажирских лайнеров, наиболее приспособленных для размещения испытательного оборудования.

Сам акт принятия на вооружение зачастую запаздывал по отношению к фактическому внедрению ракеты в войска и в серийное производство. Задержка определялась сложным процессом достижения консенсуса между Заказчиком и промышленностью в оценке полноты выполнения ранее выданных тактико-технических требований. Иногда принятие ракеты на вооружение увязывалось с достаточной отработанностью носителя и, тем самым, с вопросами, зачастую абсолютно не связанными с ракетным вооружением.

Рассмотрение отечественных ракет класса -воздух воздух» начнем с УР ма лой дальности. Разумеется, понятия «малая» или «большая» дальность относительны и их количественные характеристики менялись по мере развития техники. Последние образцы УР малой дальности могут применяться на дистанциях, недоступных даже для ракет большой дальности в начале 1960-х гг. В настоящее время к ракетам большой дальности относят изделия с дальностью пуска более 100 км. Однако с учетом исторического характера настоящей публикации при последующем изложении мы не станем следовать общепринятой в настоящее время классификации, а будем ориентироваться на массовые показатели, условно отнеся к ракетам -малой дальности» образцы со стартовой массой до 100- 115 кг, а к изделиям -большой дальности» – свыше 300 кг.

Детальность представления технического облика и характеристик отдельных образцов ракет класса -воздух-воздух» весьма различна. По понятным причинам ракета К-13, скопированная с американского «Сайдуиндера» и поставлявшаяся в десятки стран мира, описана намного подробнее, чем вооружение советских истребителей третьего поколения. С другой стороны, скудность доступной информации не позволила подробно рассмотреть первые образцы ракет -воздух-воздух», разрабатывавшихся в конце 1940 – начале 1950-х гг.

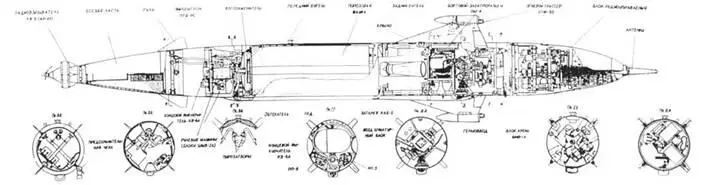

Компоновка ракеты РС-1У («изделие ШМ-|,

В истории военной техники известно немало примеров того, как на вооружение принимались явно несовершенные образцы оружия, обладавшие наряду с множеством очевидных недостатков единственным достоинством, определявшим их судьбу, – принципиальной новизной, позволявшей справиться с задачами, не решаемыми другими, более отработанными средствами.

Оставляла желать лучшего и первая принятая на вооружение советской истребительной авиации система управляемого ракетного оружия. Несмотря на явные недостатки, она была запущена в массовое серийное производство на пяти заводах и в модернизированных вариантах состояла на вооружении до 1980-х гг. В результате ко времени завершения разработки более совершенных образцов в нашей стране сформировалась отлаженная кооперация предприятий-производителей управляемых ракет, а истребительная авиация накопила богатый опыт эксплуатации и применения ракетного оружия.

Работы по созданию системы ракетного вооружения истребителей-перехватчиков, в дальнейшем получившей обозначение К-5, начались в КБ-1 Третьего Главного управления при Совете Министров СССР в 1951 г. Официально тема была задана правительственным постановлением от 1 апреля 1952 г. В отличие от разрабатывавшейся в те же годы для Ту-4 системы вооружения Г-300, К-5 изначально задумывалась как достаточно миниатюрное для тех лет управляемое оружие, пригодное для размещения на фактически единственном реактивном истребителе тех лет МиГ-15, позднее смененном в производстве весьма близким по характеристикам и техническому облику МиГ-17. Более того, на этом небольшом самолете предусматривалось размещение четырех пусковых установок с ракетами, что, по замыслу разработчиков, должно было обеспечивать достаточно высокую вероятность поражения цели.

В КБ-1 разработкой системы занималось руководимое Андреем Александровичем Колосовым ОКБ-41, тему вел коллектив во главе с Э.В. Ненартовичем и К Н. Патрухиным. Важную роль в этой работе сыграл коллектив головной организации по авиационной радиолокации НИИ-17, возглавляемый Виктором Васильевичем Тихомировым, которую привлекли к данной теме из-за ожидавшейся задержки с разработкой самолетной станции ШМ в КБ-1.

В 1952 г. на вооружение истребителей МиГ-15 и МиГ-17 приняли бортовой радиолокационный прицел «Изумруд». Накопленный НИИ-17 технический задел позволил в считанные месяцы после решения ряда принципиальных вопросов перейти к испытаниям на МиГ-17 опытных образцов РЛС «Изумруд-2», которая в дальнейшем стала частью системы вооружения К-5. РЛС семейства «Изумруд», в различных модификациях устанавливавшиеся на всепогодных вариантах МиГ-17, МиГ-19 и на первых серийных Як-25, выполнили по непривычной для нашего времени схеме с двумя антенными блоками. По центру воздухозаборника самолета под оживальным обтекателем размещалась тарельчатая антенна канала слежения за целью. В «губовидном» обтекателе над воздухозаборником в плоскости, параллельной крыльям истребителя, вращался блок из двух противоположно направленных параболическихантенн канала обнаружения, отдаленно напоминавших спаренные антенны наземных РЛС П-20, П-30иП-35.

Изображение на индикаторе РЛС представляло воздушную обстановку в координатах «азимут-дальность». Риски над отметкой цели указывали на расположение цели выше перехватчика, под ней – на цель, летящую с принижением.

Разработка ракеты класса «воздух- воздух» для новой системы вооружения началась в отделе 32 КБ-1, где ее возглавил известный авиаконструктор Д.Л. Томашевич. Ракета получила обозначение ШМ Так же именовалась и предназначенная специально для нее самолетная станция. По преданию, этот индекс расшифровывался как «Ш-малая», видимо, в отличие от разрабатывавшейся этим же коллективом «LU-большой» – зенитной управляемой ракеты ШБ («изделие 32»).
