В 1956- 1957 гг. было выпущено около трех тысяч К-5. В дальнейшем на нескольких заводах ежегодно производилось многократно большее число ракет в модернизированных вариантах К-5М и К-5МС.

Как уже отмечалось, первая отечественная система управляемого ракетного вооружения истребителей была далека от совершенства. Максимальная дальность пуска ракет с МиГ-17 в хвост атакуемой мишени (диапазон дальности стрельбы ШМ) составляла 2-3 км, но старт ракет производился только после захвата цели на автосопровождение самолетной РЛС РП-1-У, номинально осуществляемого на дальности до 3,5-4 км, а на практике гарантированного лишь при сближении с целью на 2 км. В течение всего времени наведения ракеты летчик должен был удерживать цель в центре индикатора РЛС. Это исключало какие-либо маневры, ограничивало сектор атаки узким конусом от хвоста цели, не позволяло атаковать цель, идущую с превышением по отношению к перехватчику. Кроме того, противник мог очень эффективно использовать маневр для срыва сопровождения РЛС и, тем самым, наведения ракет.

К тому же, для компенсации дополнительной нагрузки с перехватчиков сняли пушечное вооружение, так что в случае неудачной ракетной атаки у летчика оставался лишь один доступный путь для выполнения боевой задачи – пойти на таран.

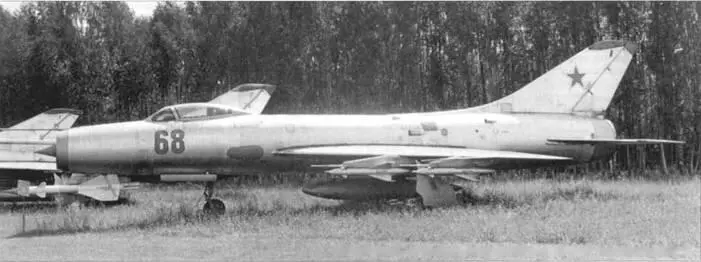

Комплекс К-51 стал основой вооружения истребителя-перехватчика Су-9.

В 1956 г. основной носитель РС-1У МиГ-17 уже не был последним словом истребительной авиации. После выпуска небольшой серии в четыре десятка МиГ – 17ПФУ авиапромышленность в том же году приступила к выпуску первых семи сверхзвуковых ракетоносцев МиГ-19ПМ (СМ-7А, «тип 60») на заводе в Горьком.

Работы по оснащению МиГ-19 ракетами начали еще в 1954 г. Для того чтобы подобные ракеты могли стать достойным оружием, требовалось увеличить высоту их применения по крайней мере до 15 км, а дальность стрельбы до 4-5 км. Причем сделать это следовало, не внося существенных изменений в аппаратуру ракеты, сохранив основные конструктивные элементы. А резервов у ШМ оставалось не так много, поскольку принятый способ наведения на цель по лучу РЛС вызывал целый ряд принципиальных ограничений. Но если ШМ еще могла рассматриваться как первый опыт введения управляемых ракет в состав вооружения истребителей-перехватчиков, то ее дальнейшее развитие должно было дать отечественным ВВС полноценное и эффективное оружие.

В течение 1954 г. в ОКБ-2 рассмотрели все возможные варианты развития ШМ и пути их реализации. Неожиданным катализатором расширения и интенсификации этих работ стала информация о поступлении на вооружение американских истребителей управляемых ракет AIM-4 «Фолкон» и начале широкомасштабных работ в США по авиационным ракетам других типов, на основании которой советское правительство в самом конце года приняло постановление об ускоренном развертывании соответствующих разработок в СССР.

К этому времени уже были сформулированы основные предпосылки повышения характеристик ШМ. Они предусматривали увеличение в полтора раза площади крыльев, улучшение характеристик устойчивости ракеты, увеличение топливного заряда и запасов сжатого газа для рулевых приводов, применение более мощной боевой части. Эти изменения представили в эскизном проекте ракеты К-5М, подготовленном в марте 1955 г.

Внешне новая ракета отличалась от своей предшественницы лишь увеличенными размерами крыльев и формой носовой части, где устанавливался радиовзрыватель. Тем не менее боевые возможности ракеты существенно возросли. Так, радиус действия боевой части ракеты, обладавшей направленным осколочно-фугасным действием,увеличился в полтора раза. Сама ракета получила возможность совершения маневров с перегрузками, вдвое превышающими перегрузки ШМ, -до 18единиц. Взамен твердотопливного двигателя 5Г-Ш -1 использовали 9А207 с увеличенным топливным зарядом. При практически прежнем наружном диаметре (182 мм вместо 180 мм) длина пороховой шашки возросла с 447 до 501 мм, что при сохранении диаметра внутреннего канала (25 мм) увеличило вес заряда с 17,4 до 20,1 кг. Скорость возросла до 1620 м/с, дальность – с 3 до 5,2 км. На ракете применили новый радиовзрыватель АР-45 без характерной для исходной ракеты кольцевой антенны.

К-5М представили на испытания весьма оперативно: уже весной 1956 г. состоялись ее первые пуски с истребителя МиГ-19 №59210108. Носитель, самолет СМ-2М с двумя пусковыми установками АПУ-4, не оснащался РЛС и предназначался для пусков только автономных ракет без радиокомандной аппаратуры. Позднее к испытаниям подключили перехватчик МиГ-19ПМ (СМ-7М) с радиолокатором РП-2У. Два самолета переоборудовали на горьковском заводе №21, оснастив их четырьмя пусковыми установками.

В середине 1950-х гг. инженер-испытатель Фрунзе Согомонян, начинавший свой путь в ракетной технике еще у Бисновата, занимаясь СНАРС-250, стал одним из корифеев среди испытателей ОКБ-2. В процессе испытаний К-5М ему довелось принять участие в поисках ответов на самые сложные вопросы, которые «подбрасывались» ракетами. Поэтому об этом периоде своей жизни он вспоминал с большим удовольствием:

«При первом же автономном пуске К-5М ракета начала творить чудеса. Через считанные секунды полета она потеряла управление и, сделав несколько виражей, ушла к земле. Мы самым тщательным образом осмотрели ее остатки, но ничего существенного, с нашей, «ракетной» точки зрения, не обнаружили. Не наблюдалось ни явных разрушений ракеты в полете, ни следов прогара двигателя – всего того, на что раньше можно было «списать» в отчете подобные фокусы. Естественно, что наши взоры устремились на автопилотчиков КБ-1: невысокая надежность устройств управления ракетой секретом ни для кого не являлась. Доложили на «фирму» Грушину. Петр Дмитриевич выслушал по телефону наши догадки и согласился с тем. что дело, по-видимому, в аппаратуре. Однако руководитель автопилотчиков Савин правдоподобной версии случившегося также не смог предложить. Но чтобы дело сдвинулось с места, объявил конкурс: тому, кто найдет причину отказа ракеты, будет немедленно выдана бутылка коньяка из его личных запасов. Энтузиазма в поиске отгадки у всех нас заметно прибавилось, и уже через несколько дней драгоценный в условиях полигона приз нашел своих обладателей. которые, как оказалось, докопались до одного из просчетов разработчиков аппаратуры. Причиной отказа ракеты стал… воздух, который стравливался из рулевых машинок в отсек с аппаратурой. В результате происходил наддув отсека, начинали «дышать» платы с деталями аппаратуры и, в конце концов, одна из плат касалась корпуса ракеты. Следовало короткое замыкание, и вскоре ракета оказывалась на земле. Лечение обнаруженной проблемы оказалось простым и эффективным: подозрительную плату раз-
