Приведенное сравнение отдельных показателей зенитных ракетных комплексов можно дополнить важнейшим критерием — результатом практического боевого применения. ЗРК «Куб» (в экспортном варианте «Квадрат»), как и комплексы «Хок», участвовали в «войне судного дня» 1973 г. В ходе этот конфликта отечественные комплексы проявили исключительно высокую эффективность. Израсходовав ракет всего на четверть больше, чем израильтяне, арабы сбили в пять раз больше целей. Свидетельством объективности высокой оценки ЗРК типа «Куб» стали и действия израильской стороны, предпринявшей специальную операцию по захвачу образцов боевых машин комплекса и ракет.

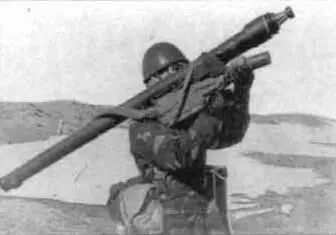

ПЗРК «Игла-1».

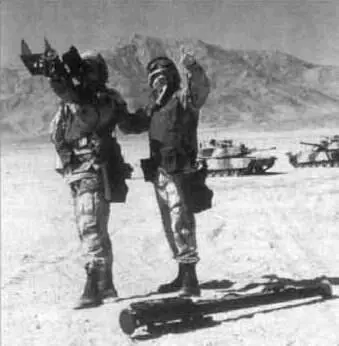

ПЗРК «Стингер».

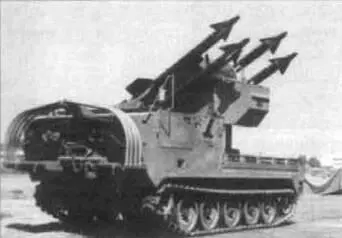

Самоходный маловысотный комплекс «Чапарел».

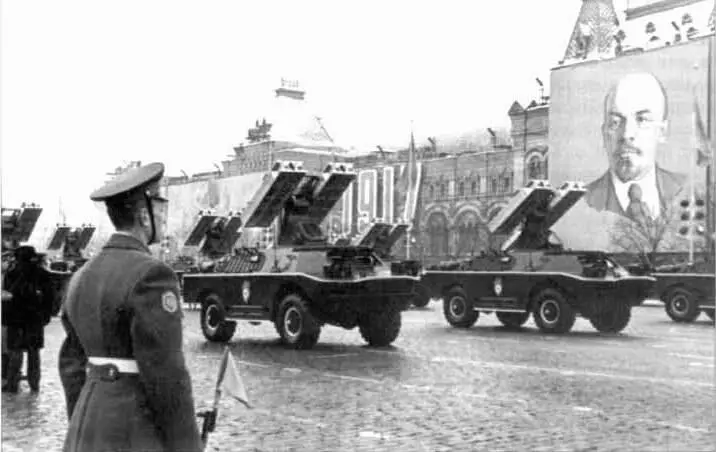

Отечественные зенитные ракетные комплексы «Стрела-1»

Сравнение маловысотных комплексов «Стрела-1» и «Чапарел» показывает, что при практически одинаковых зонах досягаемости советские ракета и самоходная пусковая установка оказались значительно легче и компактнее американских образцов. Для наведения пускового устройства с ракетами хватало физических сил оператора, что снизило стоимость и повысило надежность боевой машины, которую удалось разработать на относительно легком шасси БРДМ. В значительной мере массо- габаритные преимущества советской ракеты определялись тем, что для комплекса «Стрела-1» была специально разработана новая легкая ракета, в то время как американцы использовали ранее созданную ракету «воздух-воздух» «Сайдуиндер» А1М-9С, внеся в ее конструкцию непринципиальные изменения, связанные с доработкой ракетного двигателя под условия наземного старта. С другой стороны, в ракете «Стрелы-1» применялась более легкая боевая часть, по уровню могущества явно уступающая американскому аналогу, посчитавшаяся достаточной для уверенного поражения самолетов фронтовой авиации самонаводящейся ракетой.

Важным отличием ракеты комплекса «Стрела-1» стала фотоконтрастная головка самонаведения. В ракете комплекса «Чапарел» использовалась одна из применявшихся в ракетах «воздух-воздух» инфракрасных (тепловых) головок самонаведения, уровень чувствительности которых в соответствии с возможностями элементной базы 1950-1960-х гг. обеспечивал возможность пуска ракет только вдогон цели после захвата головкой самонаведения яркого излучения горячих газов, истекающих из сопла двигателя. Если применительно к авиационным ракетам это ограничение требовало более энергичного маневрирования в ходе воздушного боя, то для зенитных комплексов оно могло исключить саму возможность своевременного применения оружия по авиационному противнику. Американский зенитный ракетный комплекс мог обстреливать только уже пролетевший над ним самолет, он не мог препятствовать выполнению противником боевой задачи, в частости, по поражению этого зенитного ракетного комплекса. Использование в ракете «Стрелы-1» фотоконтрастной головки самонаведения обеспечивало поражение целей также и на встречных курсах, что вполне компенсировало незначительное снижение дальности на догонных курсах. С другой стороны, допустимые метеоусловия применения советского зенитного ракетного комплекса были более жесткими, при этом в принципе исключалась возможность его применения ночью и в сумерках.

Важным достоинством комплекса «Стрела-1» стало нахождение ракет на всех этапах эксплуатации в транспортно-пусковых контейнерах, что способствовало обеспечению безопасности обращения с ракетным оружием и повышению его надежности за счет исключения повреждений ракет как от ошибочных действий личного состава, так и от воздействия неблагоприятных метеофакторов.

При последующей модернизации одну из четырех боевых машин зенитного ракетного взвода комплекса «Стрела- 1» оборудовали пассивной системой обнаружения целей, фиксирующей излучение радиолокационных средств самолетов противника. В результате удалось практически исключить пропуск необстреленных целей в зоне поражения комплекса.

Американский переносной зенитный ракетный комплекс «РедАй» и его советский аналог — комплекс «Стрела-2» — в первоначальном варианте как по зоне поражения, так и по крайне важным для данного вида оружия массогабаритным характеристикам несущественно отличались друг друга. Однако уже в 1974 г. в порядке модернизации отечественного комплекса появилась модификация «Стрела-3» с повой высокочувствительной охлаждаемой головкой самонаведения, что при благоприятной обстановке обеспечило исключительно ценную в тактическом отношении возможность пуска ракет по приближающимся целям, а также по вертолетам и самолетам с поршневыми двигателями.

Практически одновременно с первыми советским и американским образцами свой переносной зенитный комплекс был создан в Англии. За счет использования полуавтоматической системы радиокомандного наведения комплекс «Блоупайп» обеспечивал обстрел приближающихся целей до выполнения ими боевой задачи, был нечувствителен к активным (тепловым ловушкам) и пассивным (солнце, освещенные облака) помехам и допускал применение во всех метеоусловиях, обеспечивающих видимость цели. Однако при стрельбе было необходимо довольно длительное ручное сопровождение цели, что предъявляло повышенные требования к психологической устойчивости стрелков-зенитчиков в реальных условиях боя. Кроме того, английский комплекс отличался большей сложностью и стоимостью, а также громоздкостью из-за применения нескладывающихся стабилизаторов. С внедрением в ракетах комплексов «Игла» и «Стингер» более помехоустойчивых головок самонаведения, обеспечивающих захват на сопровождение приближающихся целей, английский комплекс утратил уникальность своих тактических возможностей, сохранив указанные недостатки.

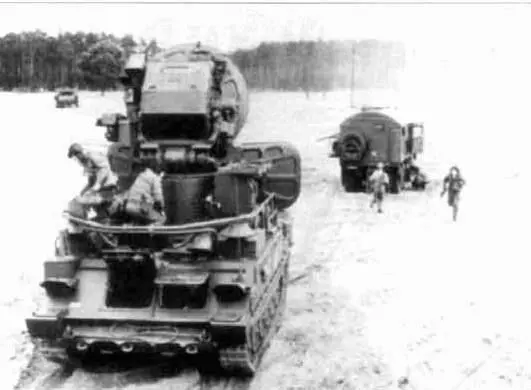

Самоходная установка разведки и наведения ЗРК «Куб».

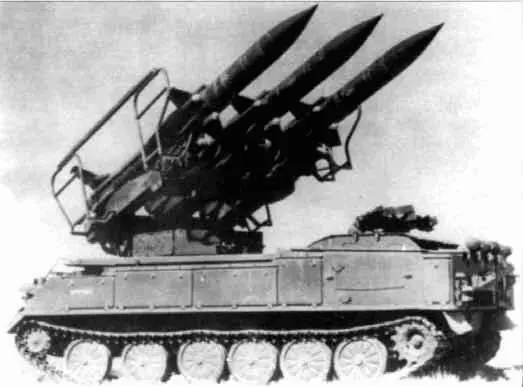

Самоходная пусковая установка ЗРК «Куб».
