В первую очередь, требуют совершенствования приборы ночного видения, которые давно уже морально устарели. Для модернизации ночных электронно-оптических средств наблюдения и разведки целей предлагается замена штатного электронно-оптического преобразователя ООП) на современный ЭОП поколения 2 + или поколения 3, а также установка лазерной) прожектора ПЛ-1. Сохранение у модернизированного прицела габаритов, узлов установки и механизмов связи с вооружением аналогичными базовому прибору позволяет производить модернизацию непосредственно у заказчика. Эффективность предлагаемой схемы характеризуется повышением поисковых возможностей и огневой мощи танка более чем в 3 раза; военно-технический уровень машины увеличивается в 1,5 раза.

Использование в прицелах телевизионной (ТВ) или тепловизионной камеры не только увеличивает дальность видения ночью, но и дает возможность получения электронного изображения, что позволяет строить системы распознавания и автоматическою сопровождения цели.

Так. например, установка на Т-72 тепловизионного прицела (ТП) «Тисас» взамен ночного электронно-оптического танкового прицела ТПН1 обеспечивает обнаружение и распознавание цели, стрельбу с места и с ходу в дневных и ночных условиях, вывод на экран монитора служебной информации о включенном режиме, величине замеренной дальности до цели, типе боеприпаса. Этот вариант модернизации не требует доработки башни танка и серийного оборудования, входящего в сосгав существующей СУО, что позволяет производить работы прямо в войсках. Использование тепловизионной камеры типа CATHERINE-FC французской фирмы THALES с рабочей длиной волны 8-12 мкм увеличивает дальность обнаружения цели и стрельбы в ночных условиях до 4–5 км.

Тепловизионный прицел «Тисас» обеспечивает

— обнаружение и распознавание цели, стрельбу с места и с ходу в дневных и ночных условиях;

— автоматическое слежение линии визирования ТП «Тисас» за линией визирования ТПД-К1 в режиме «Основной»;

— работу в режиме «Целеуказание»:

— жесткую механическую связь с пушкой в режиме «Резервный»:

— вывод на экран монитора служебной информации о включенном режиме, величине замеренной дальности до цели, гипе боеприпаса, сигнале разрешения измерения дальности или сигнале разрешения высгрела;

Преимущества использования ТП «Тисас»:

— увеличение дальности обнаружения цели и стрельбы в ночных условиях до 5000 м;

— возможность действия как в дневное, так и в ночное время суток;

— отсутствие демаскирующих факторов при работе в ночных условиях;

— выработка и введение баллистических поправок в положение линии визирования ТП «Тисас» с учетом типа снаряда, дальности до цели, угла крена, метеофакторов и износа ствола.

В комплект прицела «Тисас» входят:

— система слежения, состоящая из блока зеркала, блока механического со встроенным датчиком положения пушки и блока управления со встроенным баллистическим вычислителем;

— тепловизионный канал, состоящий из тепловизионной камеры и панели управления наводчика;

— система видеосмотровых устройств наводчика и командира;

— датчик крена;

— бронеколпак;

— комплект кабелей и монтажных частей:

— комплект ЗИП.

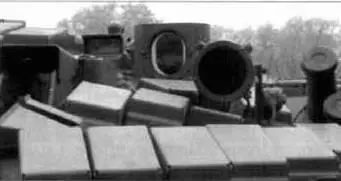

Тепловизионный прицел «Тисас» установлен на Т-72 взамен ночного электронно-оптического прицела ТПН1.

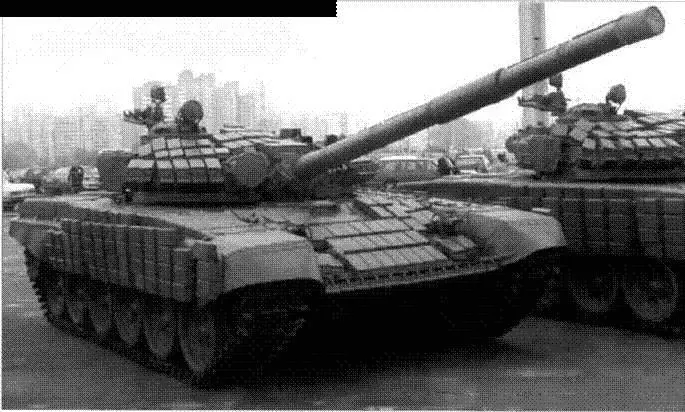

Вариант модернизации танка Т-72 с тепловизионным прицелом «Тисас», предложенный предприятием ОАО «Пеленг».

Проведение более глубокой модернизации СУО требует установки нового многоканального прицела, баллистического вычислителя, системы метеодатчиков, а также доработки стабилизатора вооружения. При этом желаемая возможность ведения стрельбы как днем, так и ночью определяет выбор того или иного типа прицела.

При установке на место штатного ночного прицела ТПН1 нового многоканального прицела «Cocнa» обеспечивается стрельба наводчиком и командиром с места и с ходу в ночных и дневных условиях с высокой вероятностью попадания, независимая стабилизация поля зрения в горизонтальной и вертикальной плоскостях, выработка и введение в стабилизатор вооружения углов прицеливания и бокового упреждения. индикация режимов работы СУО в поле зрения окуляра и на мониторах наводчика и командира. Решение баллистической задачи обеспечивается с автоматическим учетом типа выстрела, дальности до цели, изменения дальности за счет собственного хода, температуры воздуха и заряда. износа канала ствола, угла места цели, угла крена, атмосферного давления, боковой составляющей скорости ветра, индивидуальных углов вылета. Прицел имеет встроенную систему выверки визирного канала с осью канала ствола и канала дальномера с визирным каналом.

Аналогичные возможности обеспечивает и многоканальный прицел «Буклет», предназначенный для установки в танки Т-72М и Т-72М1 при проведении модернизации их СУО.

Подобная модернизация уже апробирована на ряде машин белорусской армии, которые были представлены на международной выставке Milex-03 в Минске.

Продолжение следует

Семен Федосеев

Проблемы, связанные с подготовкой, проведением и обеспечением крупней шей десантной операции Второй мировой войны «Оверлорд» по высадке в Нормандии, потребовали множества новых технических решений в различных областях, в том числе новых специальных бронированных машин.

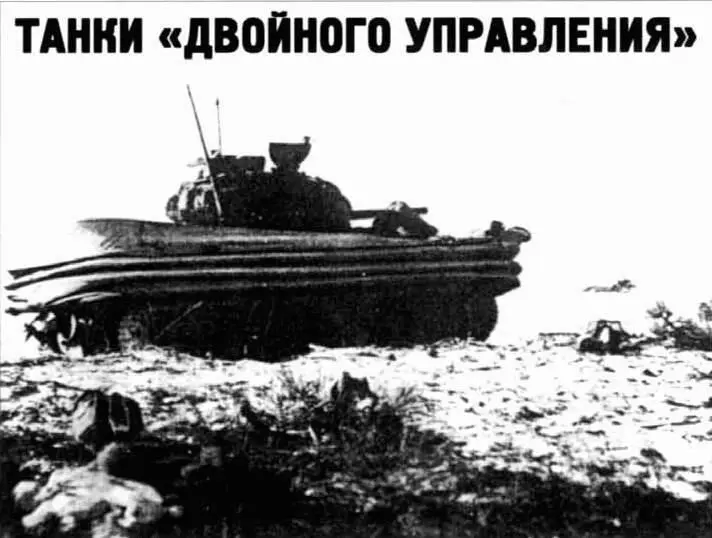

Серьезную ставку командование союзников делало, в частности, на плавающие танки типа DD (Duplex Drive — «двойного управления», имелось в виду управление на суше и на плаву). Поскольку было ясно, что даже при превосходстве в воздухе и мощном огне с моря полностью уничтожить подготовленную германскую оборону на берегу не удастся, танки DD должны были высадиться с первой волной десанта и стать главным средством непосредственной огневой поддержки как для пехоты, так и для инженерных подразделений и различных инженерных машин.

Сама система DD, как и большинство технических новинок, примененных при высадке в Нормандии, была британским детищем. Работы над ней начали еще в 1941 г. — битва за Англию была выиграна, пора было планировать уже высадку союзников на французском берегу Ла- Манша. За основу взяли идею военного инженера Николаса Штраусслера, венгра по происхождению, работавшего в Англии и известного рядом оригинальных разработок в области бронетанковой техники. Работу контролировал генерал-майор П. Хоббарт, командир 79-й бронетанковой дивизии, сформированной для испытаний и применения специальных машин. Придать танку плавучесть предполагалось за счет складного брезентового кожуха, который крепился на раму, приваренную по периметру корпуса машины, и в развернутом виде образовывал подобие понтона, водоизмещения которого хватило бы,\\я поддержания танка на плаву. Движителем на плаву должен был служить гребной винт, приводимый от двигателя танка. Для поворота руля лодочного типа с места механика-водителя использовалась специально проложенная тросовая система.
