Все боевые средства системы были размещены на обладающих высокой проходимостью и маневренностью, оборудованных аппаратурой навигации, топопривязки и взаимного ориентирования унифицированных гусеничных шасси, разработанных ПО "Кировский завод", аналогичных применявшимся для 203-мм самоходной артиллерийской установки "Пион" и унифицированных по отдельным узлам станком Т-80.

Командный пункт системы 9С457 предназначен для управления боевыми действиями комплексов (зенитных ракетных дивизионов) системы С-300В как при автономной работе системы, так и при управлении от вышестоящего КП (от командного пункта зенитной ракетной бригады) в режимах ПРО и противосамолетной обороны.

В режиме ПРО КП обеспечивал работу ЗРК по отражению удара обнаруженных с помощью РЛС программного обзора "Имбирь" БРтипа "Першинг" и авиационных BPT типа SRAM, осуществлял прием радиолокационной информации, управление режимами боевой работы РЛС "Имбирь" и многоканальной станции наведения ракет, распознавание и селекцию истинных целей по траекторным признакам, автоматическое распределение целей по ЗРК, а также выдачу секторов работы РЛС "Имбирь" для обнаружения баллистических и аэробаллистических целей, помеховых направлений для определения координат постановщиков помех. В КП были приняты меры по максимальной автоматизации процесса управления.

В режиме противосамолетной обороны КП обеспечивал работу до четырех ЗРК (по 6 целевых каналов в каждом) по отражению, в I i числе в условиях помех, налета обнаруженных РЛС кругового обзоре" "ибзор-З" до 200 аэродинамических целей, производил завязку и сопровождение до 70 трасс целей, прием информации о целях от многоканальной станции наведения ракет и вышестоящего командного пункта, распознавание классов целей (аэродинамические или баллистические), отбор наиболее опасных целей для поражения ЗРК.

КП обеспечивал выдачу до 24 целеуказаний (ЦУ) на ЗРК за трехсекундный цикл целераспределения. Среднее работное время КП от получения отметок от целей до выдачи ЦУ составляло 17 с при работе с РЛС кругового обзора с периодом обзора 6 с. При работе по БРтипа "Ланс" рубежи выдачи ЦУ составляли 80–90 км. Среднее работное время КП в режиме ПРО не превышало 3 с. Вся аппаратура КП, в состав которой входили специальные ЭВМ, аппаратура телекодовых и речевых линий связи с сопрягаемыми объектами, пост управления ЗРК с тремя рабочими местами, аппаратура документирования работы КП и боевых средств системы, аппаратура навигации, топопривязки и ориентирования, система автономного энергоснабжения с газотурбинным агрегатом питания, а также аппаратура жизнеобеспечения, размещалась в кабине шасси "объект 834". Масса КП составляла 39 т, расчет — 7 человек.

РЛС кругового обзора 9С15М представляла собой трехкоординатную когерентно-импульсную РЛС обнаружения сантиметрового диапазона волн с мгновенной перестройкой частоты, программным электронным управлением лучом (1,5x1,5°) в угломестной плоскости, электрогидравлическим вращением антенны по азимуту и высокой пропускной способностью. В РЛС были реализованы два режима кругового регулярного обзора воздушного пространства.

В первом режиме зона обзора станции составляла 45° по углу места, инструментальная дальность обнаружения — 330 км, темп обзора — 12 с. Истребитель обнаруживался с вероятностью 0,5 на дальности 240 км.

Во втором режиме зона обзора станции составляла 20° по углу места, инструментальная дальность — 150 км, темп обзора — 6 с. В этом режиме для обнаружения БР была предусмотрена программа замедления вращения антенны по азимуту в ракетоопасном секторе (в пределах 120°) и увеличения сектора обзора по углу места до 55°. При этом темп обновления информации составлял 9 с. Во втором режиме самолет-истребитель надежно обнаруживался в пределах всей инструментальной дальности, а дальность обнаружения БР типа "SCUD" составляла не менее 115 км, типа "Ланс" — не менее 95 км.

Для увеличения потенциала РЛС в отдельных направлениях, защиты ее от активных, пассивных и комбинированных помех были предусмотрены еще четыре программы замедления вращения антенны станции, которые могли быть реализованы в двух режимах регулярного обзора. При использовании этих программ темп обновления информации увеличивался на 6 с при размере сектора замедления, равном 30°.

Помехозащищенность РЛС обеспечивалась применением антенны, имевшей низкий и быстро спадающий до уровня фона (порядка 50 дБ) уровень боковых лепестков диаграммы направленности, ограничением и оптимальной фильтрацией эхо-сигналов, трехканапьным автокомпенсатором активных помех, временной автоматической регулировкой усиления приемника, нелинейной схемой селекции движущихся целей с автоматическим учетом скорости ветра (снос пассивных помех), анализом интенсивности активной помехи и некогерентным накоплением сигналов (в амплитудном режиме и после схемы селекции движущейся цели), автоматическим межобзорным бланкированием отдельных участков зондируемых направлений с интенсивным уровнем помех от местных предметов. Станция была способна определять угловые координаты самолетов-постановщиков шумовой заградительной помехи и выдавать их на КП системы С-300В. На участках интенсивных отражений от местных предметов и метеообразований было возможно бланкирование автоматического съема данных.

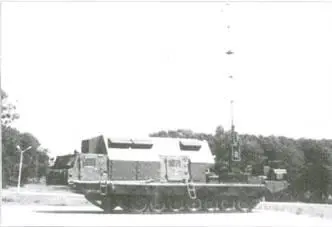

Командный пункт 9С457ЗРС 9К81 (С-300В)

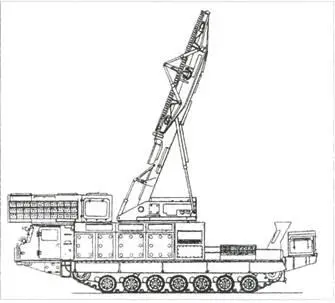

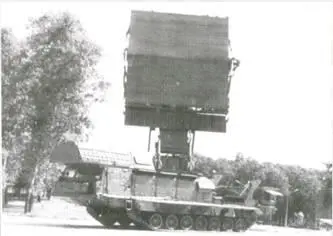

РЛС кругового обзора 9С15М ("Обзор-3") ЗРС 9К81 (С-300В)

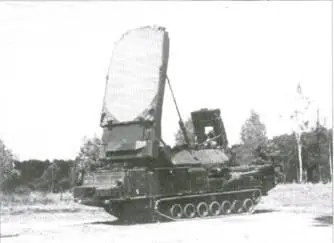

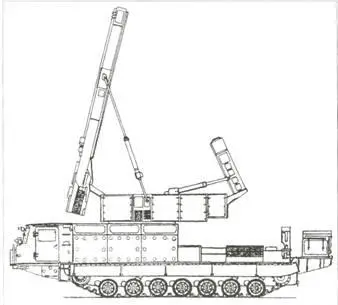

РЛС программного обзора 9С19М2 ("Имбирь")

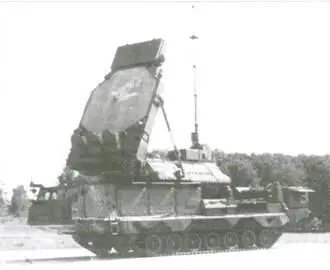

Многоканальная станция наведения ракет 9С32 ЗРС С-300В

За период обзора РЛС кругового обзора обеспечивала выдачу до 250 отметок в режиме автосъема данных, среди которых могло быть до 200 целей. Среднеквадратические ошибки определения координат целей составляли: по дальности — не более 250 м, по углу места — не более 35', по азимуту — не более 30'. Разрешающая способность станции была не хуже 400 м по дальности и 1,5° по угловым координатам.

В состав РЛС кругового обзора входили следующие устройства:
