Многоканальная станция наведения ракет была способна одновременно производить секторный поиск целей и сопровождать до 12 целей, одновременно управлять работой всех ПУ и пуско-заряжающих установок ЗРК, передавая на них информацию, необходимую для пуска и наведения 12 ЗУР по 6 целям. Станция одновременно регулярно осуществляла просмотр приземной кромки, в которой могли появиться низколетящие цели.

Характерной особенностью многоканальной станции наведения ракет, яется то, что она непосредственно не вырабатывает командуправления ЗУР, не передает их на ракеты, не осуществляет радиолокационную подсветку цели для полуактивного самонаведения ЗУР — эти задачи переложены на пусковые установки ЗРК.

Станция представляла собой трехкоординатную многоканальную по целям и ЗУР когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным сканированием луча в двух плоскостях, обеспечиваемым за счет использования в станции ФАР и системы управления лучом на базе специальной ЭВМ.

В станции использовались моноимпупьсный метод пеленгации и дальнометрии целей и различные типы зондирующих сигналов, обеспечивавшие определение координат целей и их производных с высокими точностью и разрешающей способностью, применялась цифровая обработка сигналов во всех режимах. Были предусмотрены два режима боевой работы — автономный или по данным ЦУ от КП. В первом режиме производился обзор по азимуту в секторе ответственности ±30° и по углу места от 0 до 18°. Сектора ответственности устанавливалась вращением ФАР в пределах ±340° по азимуту. Во втором режиме поиск целей производился в секторе 5° по азимуту и 6° по углу места.

В станции использовались два типа зондирующих сигналов: импульсный с линейной частотной модуляцией, который применялся только при поиске в автономном режиме, либо квазинепрерывный (импульсные пачки с большой дискретностью) — немодулированный и с линейной частотной модуляцией в пачке, который применялся при поиске целей по данным ЦУ, а также для обзора сектора автономного поиска и автосопровождения целей.

Обработка принятых сигналов производилась квазиоптимальными фильтрами. Формирование и обработка сигнала с внутриимпульсной линейной частотной модуляцией осуществлялась на дисперсионных линиях задержки с высоким коэффициентом сжатия. Обработка квазинепрерывного сигнала производилась коррелляционно-фильтровым методом с интегрированием на промежуточной частоте принятых сигналов с помощью узкополосных фильтров.

Управление системами многоканальной станции наведения осуществлялось специальной ЭВМ. При автосопровождении сигналы ошибок поступали в следящую координатную систему, которая выдавала в ЭВМ оценки во времени координат и их производных. ЭВМ по этим данным замыкала контур сопровождения, выдавая управляющие коды (сигналы) на синхронизатор, систему управления лучом и другие системы станции. Неоднозначность определения дальности и скорости при поиске квазинепрерывным сигналом устранялась в режиме автосопровождения с помощью производных дальности.

Многоканальная станция наведения ракет при работе в режиме ЦУ обеспечивала обнаружение летящих на высотах более 5 км истребителей на дальностях 150 км, БР типа "SCUD" — 90 км, "Ланс" — 60 км, головной части "Першинг" — 140 км, авиационных БР типа SRAM — 80 км. От обнаружения до перехода на автосопровождение цели с однозначным определением параметров ее движения проходило от 5 с ("Першинг" и SRAM) до 11 с (цель — истребитель). При работе в автономном режиме многоканальная станция наведения ракет обеспечивала обнаружение истребителей на дальностях до 140 км.

Среднеквадратические ошибки определения дальности, скорости и угловых координат целей при их автосопровождении составляли для истребителя 5-25 м по дальности, 0,3–1,5 м/с — по скорости, 0,2–2 д.у. по азимуту и углу места. Для головной части ракеты "Першинг" -4-90 м — по дальности, 1,5-35 м/с — по скорости, 0,5–1 д.у. по азимуту и углу места. Разрешающая способность составляла 100 м по дальности, Г по азимуту и по углу места, 5 м/с по скорости.

В состав многоканальной станции наведения ракет входили:

— антенная система на основе пассивной ФАР с фазо-фазовым управлением лучом шириной около 1°, работавшая "на просвет" при облучении ее рупорным излучателем передатчика и приеме отраженных сигналов тем же коммутируемым рупором;

— передающая система на основе цепочки клистронов, развивавшая среднюю мощность 10–13 кВт (импульсную — 150 кВт);

— приемная система с усилителями на высокой частоте, обеспечивавшими очень высокую чувствительность — до 10' 17 Вт;

— система управления лучом;

— две специальных ЭВМ;

— устройство первичной обработки сигналов;

— система индикации;

— следящая координатная система;

а также ряд других систем и аппаратура, по назначению аналогичные примененным в РЛС кругового обзора и программного обзора.

Вся указанная аппаратура была смонтирована на унифицированном гусеничном самоходе "объект 833". Масса станции составляла 44 т, расчет — 6 чел.

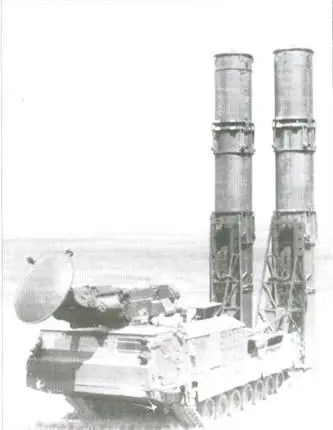

Пусковая установка 9А82 со станцией подсвета цели и ЗУР 9М82 (в контейнерах) ЗРС 9К81 (С-300В)

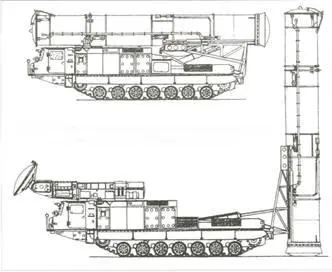

Пусковая установка 9А82 со станцией подсвета цели в транспортном и боевом положениях

Пусковая установка 9А83 предназначена для:

— транспортирования и хранения четырех полностью боеготовых ЗУР 9М83 в транспортно-пусковых контейнерах (ТП К);

— автоматической предстартовой подготовки и пуска ЗУР с ПУ и с приданной пуско-заряжающей установки 9А85;

— расчета и выдачи на находящуюся в полете ЗУР 9М83 команд радиокоррекции программного инерциального полета;

— подсвета обстреливаемой цели направленным непрерывным радиоизлучением для обеспечения работы полуактивной доплеровской головки самонаведения ракеты (с использованием размещенной на ПУ станции подсвета цели).

* характеристики ТПК с ракетой
