— антенна, представлявшая собой плоскую одномерную волноводную решетку с программным электрогидравлическим вращением по азимуту и электронным сканированием луча по углу места;

— передающее устройство со средней мощностью около 8 кВт, выполненное на лампе бегущей волны и двух амплитронах;

— приемное устройство с усилителем высокой частоты на лампе бегущей волны, обладавшее чувствительностью порядка 10 13 Вт;

— устройство помехозащиты;

— устройство автосъема данных;

— вычислительное устройство на базе двух специальных ЭВМ;

— аппаратура определения государственной принадлежности системы;

— аппаратура навигации, топопривязки и ориентирования, система автономного электроснабжения — газотурбинный агрегат питания, аппаратура жизнеобеспечения, аппаратура телекодовой и речевой связи с КП системы С-300В.

Все устройства и различная аппаратура РЛС кругового обзора были смонтированы на гусеничном шасси "объект832". Масса станции составляет46 т, расчет — 4 чел.

РЛС программного обзора 9С19М2 представляла собой трехкоординатную когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным управлением лучом в двух плоскостях и высокой пропускной способностью.

Электронное сканирование луча в обоих плоскостях позволяло в процессе регулярного обзора быстро обеспечивать анализ секторов целеуказания с КП системы или циклические обращения к обнаруженным отметкам с темпом 1–2 с для завязки их в трассы и сопровождение трасс высокоскоростных целей.

Использование в станции узкого, шириной порядка 0,5°, луча антенны зондирующих сигналов с линейной частотной модуляцией и с большим коэффициентом сжатия обеспечивало малый импульсный объем, что в сочетании с цифровой системой череспериодной компенсации, схемой автоматической компенсации скорости ветра (сноса дипольных помех) и электронным сканированием позволяло обеспечивать высокую защищенность РЛС программного обзора от воздействия пассивных помех.

Высокий энергетический потенциал, достигнутый за счет использования в передающем устройстве мощного усилительного клистрона, в сочетании с электронным сканированием луча антенны и цифровой обработкой принятых сигналов обеспечивал хорошую защищенность отактивных шумовых помех.

В РЛС программного обзора было реализовано несколько режимов обзора.

В одном из них, обеспечивающем обнаружение и сопровождение головной части БР "Першинг", зона обзора составляла ±45° по азимуту, 26–75° по углу места и 75-175 км по дальности. При этом угол наклона нормали к поверхности ФАР составлял 35° от горизонта. Время обзора сектора поиска с учетом сопровождения двух трасс целей составляло 12,5-14 с, максимальное количество сопровождаемых трасс — 16. Ежесекундно координаты и параметры движения цели передавались на КП системы.

Во втором режиме, обеспечивающем обнаружение и сопровождение авиационных БР типа SRAM и крылатых ракет, зона обзора составляла ±30° по азимуту, 9-50° по углу места и 20-175 км по дальности. Параметры движения целей каждые полсекунды передавались на КП 9С457.

В третьем режиме, применяемом для обнаружения и сопровождения аэродинамических целей и при работе по постановщику помех на расстояниях до 100 км, зона обзора составляла ±30' по азимуту, 0-50° по углу места и 20-175 км по дальности при угле наклона нормали ФАР к горизонту, равном 15°. Направление обзора задавалось по телекодовой линии связи с КП системы или оператором станции. При регулярном обзоре зоны поступившее с КП системы целеуказание автоматически прерывало обзор, а после отработки ЦУ обзор возобновлялся. Темп обновления информации зависел от размеров установленной зоны поиска, а также от помеховой обстановки и мог изменяться от 0,3 до 16 с. Координаты обнаруженных целей передавались на КП. Среднеквадратичные ошибки измерения координат целей не превышали 70 м по дальности, 15' по азимуту, 12' по углу места.

В РЛС программного обзора реализованы следующие методы обработки принятых сигналов: оптимальная обработка сигналов с линейной частотной модуляцией (сжатие) при коэффициенте сжатия более 100; трехкратная череспериодная компенсация пассивных помех с автокомпенсацией скорости ветра; критериальная обработка пачек импульсов; когерентное накопление пачки импульсов по методу преобразования Фурье; двухэтапная процедура принятия решения об обнаружении истинной цели; временная автоматическая регулировка усиления и использование быстродействующих аттенюаторов на входе приемника при его перегрузке помехами: группирование отметок, принятых от одной цели.

Для защиты от помех использовались анализ помех в луче станции и назначение необходимого способа обработки сигналов, перестройка несущей частоты при наличии ответных помех, режим селекции движущейся цели с череспериодной компенсацией пассивных помех и последующей критериальной обработкой сигналов на двух частотах повторения.

В состав РЛС входили:

— антенна на базе ФАР с системой электронного (фазо-фазового) управления лучом в двух плоскостях;

— передающая система, развивавшая импульсную мощность 170 кВт;

— приемная система с устройством цифровой обработки сигналов, обладавшая чувствительностью порядка 10 -14Вт;

— аппаратура синхронизации и отображения обстановки; а также другие системы и аппаратура, по назначению в основном соответствующая принятой для РЛС кругового обзора.

Аппаратура РЛС программного обзора была размещена на унифицированном гусеничном самоходе "объект 832". Масса станции составляла 44 т, расчет — 4 человека.

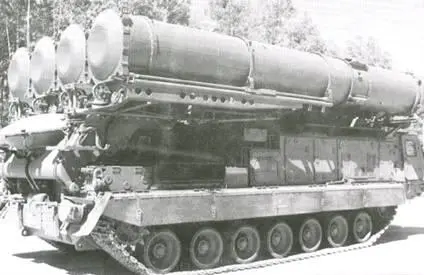

Пусковая установка 9А83 в походном положении

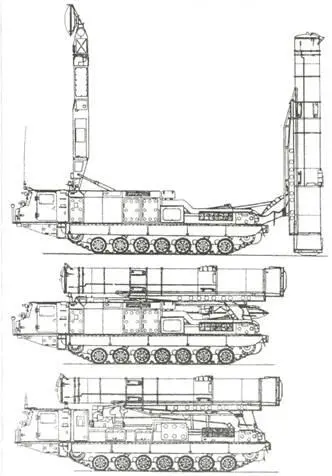

Пусковая установка 9А83 в боевом и транспортном положениях (вверху) и пуско-заряжающая установка 9А85 {внизу)

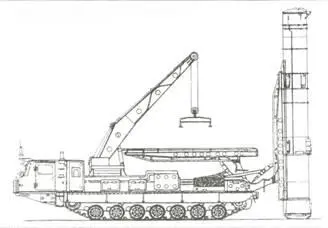

Пуско-заряжающая установка 9А85

Многоканальная станция наведения ракет 9С32 предназначалась для:

— поиска, обнаружения, захвата и автосопровождения аэродинамических целей и БР по данным целеуказания с КП системы и автономно (БР — только по ЦУ с КП)

— выработки и передачи на ПУ координат и производных координат целей для наведения станций подсвета целей, находящихся на этих установках, а также ЗУР, запускаемых с ПУ и пуско-заряжающих установок, на обстреливаемые цели;

— управления огневыми средствами (ПУ и пуско-заряжающими установками) как централизованно, от КП системы, так и автономно.
