Управление ракетой на маршевом и пассивном участках полета осуществлялось отклонением аэродинамических рулей. ЗУР наводилась на цель либо системой инерциального управления по методу пропорциональной навигации с переходом на самонаведение примерно за 10 с до подлета к цели либо системой командно-инерциального управления с самонаведением в течение последних 3 с полета. Последний способ использовался при стрельбе по целям в условиях мощных ретранслированных (ответных) помех внешнего прикрытия. Полет ЗУР при инерциальном управлении осуществлялся по энергетически оптимальным траекториям, что обеспечивало предельно большую досягаемость ракет.

Полетное задание вводилось в бортовое вычислительное устройство ЗУР со специальной ЭВМ пусковой установки и корректировалось в полете радиокомандами, принимаемыми аппаратурой самонаведения от передатчика ПУ. Оптимальный переход на самонаведение осуществлялся по информации от аппаратуры самонаведения и инерциальной системы управления ракеты 9М82, что способствовало поражению таких малоразмерных целей, как головная часть БР "Першинг" и авиационная БР SRAM. При стрельбе по пеленгуемому многоканальной станцией наведения ракет постановщику активных помех в полетное задание вводился соответствующий признак, по которому производились настройки, обеспечивавшие достижение ракетой 9М82 цели на дальностях до 100 км.

За 0,5–2 с до точки встречи с целью на борту ЗУР вырабатывалась команда на начало доворота ракеты по крену для совпадения в момент подрыва боевой части ЗУР максимума плотности поля разлета осколков БЧ с направлением на цель. За 0,3 с до точки встречи включалось неконтактное взрывательное устройство ЗУР, которое затем выдавало команду на подрыв БЧ. При большом промахе обеспечивалась самоликвидация ЗУР подрывом БЧ.

Аппаратура самонаведения ЗУР имела высокую чувствительность по каналам самонаведения и радиокоррекции, что позволяло обеспечивать надежный захват ГСН ЗУР любой цели на достаточной для сближения и поражения дальности. Инерциальная система управлен ия ЗУР обеспечивал а высокую точность вы вода ракеты в точку захвата цели аппаратурой самонаведения ЗУР.

Машина пункта боевого управления (ПБУ) зенитной ракетной бригады С-300В или "БУК" — АСУ 9С52 ("Поляна-Д4")

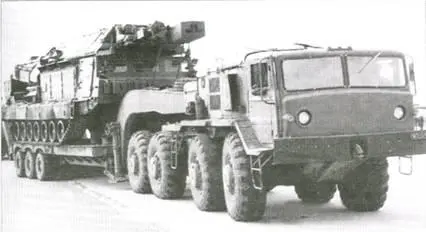

Боевая машина комплекса С-300В на автомобильном транспортере

При работе системы С-300В в автономном режиме при налете авиации и ожидаемых ударах БР типа "SCUD" и "Ланс" РЛС кругового обзора производила обзор пространства и выдавала радиолокационную информацию об обнаруженных целях на КП системы, который, в свою очередь, определял необходимые режимы работы этой РЛС. Командный пункт системы по полученным данным завязывал трассы целей, определял степень их опасности и классы (аэродинамические или баллистические цели), производил распределение выбранных для обстрела целей подчиненным ЗРК (исходя из их боеготовности, занятости и располагаемого боекомплекта ЗУР) и выдавал ЦУ многоканальной станции наведения ракет.

По поступившим ЦУ многоканальная станция наведения ракет осуществляла поиск, обнаружение и захват на автосопровождение назначенныхдпя обстрела целей. Захват мог осуществляться автоматически или вручную (операторами станции). После начала автосопровождения координаты этих целей передавались на КП, где производилось их отождествление с трассами целей командного пункта. ЦУ от КП могло быть с признаком приоритета на обстрел цели, который означал, что эта цель должна была быть поражена в обязательном порядке. КП мог также дать указание многоканальной станции наведения ракет на автономный поиск низколетящих целей в секторе 1,4° по углу места и 60° по азимуту.

При обнаружении в этом режиме координаты низколетящих целей поступали на КП и отождествлялись с трассами КП.

После захвата цели многоканальной станцией наведения ракет, командир ЗРК назначал одну из ПУ 9А83 для пуска ЗУР по соответствующим целям. Поэтой команде передатчик станции подсвета цели на ПУ включался на эквивалент антенны, антенна станции подсвета цели ориентировалась в направлении нормали к плоскости ее ФАР многоканальной станции наведения ракет, от которой на ПУ начинали поступать координаты цели, их производные, по которым на ПУ рассчитывались азимут и угол места цели для наведения на нее антенны станции подсвета цели, координаты упрежденной точки встречи, время, оставшееся до входа цели в зону поражения и до выхода из нее, а акже полетное задание для ЗУР. С многоканальной станции наведения ракет выдавались команды о подготовке одной или двух ЗУР 9М83.

Результаты решения задачи о точках встречи индицировались на табло командира ПУ. При нахождении упрежденной точки в зоне поражения вырабатывалось разрешение на пуск ЗУР, и командир ЗРК санкционировал его, выдавая на ПУ команду о стрельбе (одной ракетой или последовательным залпом из двух ЗУР). По завершении этих операций на ПУ нажималась кнопка "Пуск", после чего на борту ЗУР запоминались полетное задание и плоскость стрельбы. Одна или две ЗУР последовательно стартовали из ТПК.

В процессе перечисленных операций на многоканальную станцию наведения ракет передавалось донесение о завершении подготовки ЗУР, решение задачи оточке встречи, подтверждение приема команды, о стрельбе, информация о старте ракет.

По выработанной команде о старте ЗУР передатчик станции подсвета цели переводился в режим излучения в пространство через рупорную антенну широким лучом. По информации от многоканальной станции наведения ракет о маневрах цели выработанными на ПУ радиокомандами производилась корректировка полетного задания ЗУР. При подлете ЗУР к цели передатчик подсвета переключался на параболическую антенну и облучал цель непрерывным излучением узким лучем для автоматического захвата и сопровождения ее по скорости сближения (частоте Доплера) аппаратурой самонаведения ракеты. По переданным на борт ЗУР по каналу радиокоррекции координатам цели и по рассчитанным на борту ЗУР собственным ее координатам по данным инерциальной системы управления определялся момент доворота ЗУР по крену. Угол этого доворота, обеспечивающий накрытие цели направленным потоком осколков боевой части ЗУР, рассчитывался по информации от аппаратуры самонаведения. Информация от аппаратуры самонаведения использовалась также для окончательного взведения неконтактного взрывательного устройства — полуактивного радиовзрывателя. После этого управление ЗУР прекращалось, а радиовзрыватель определял момент подрыва БЧ ракеты.
