Мир Авиации 1994 Спецвыпуск Крылья над морем

Проект палубного торпедоносца- бомбардировщика «509» (девятый проект 1950 г.) создавался на базе самолета «81» (Ту-14). Желание использовать эту машину в качестве прототипа было понятным и естественным. Ее компоновка и принятые технические решения, как показали летные испытания (1947- 49 гг.), себя оправдали. Силовая установка предполагалась из двух ТРД ВК-1 с центробежным компрессором. Главным отличием были складывающиеся консоли крыла и тормозной гак для посадки с аэрофинишером. Взлетать самолет с палубы должен был с помощью твердотопливных ускорителей при ходе авианосца 20 узлов. Использование катапульты не предусматривалось. В качестве консультанта в работе над проектом принимал участие П.О.Сухой, руководивший в то время серийным производством самолета Ту-14 на Иркутском заводе.

Расчетные характеристики проекта «509» получались следующими:

— максимальная взлетная масса, кг 15000

— максимальная скорость, км/ч 900

— боевая нагрузка, кг 1500

— дальность, км 1500

Последний параметр и стал камнем преткновения для этого проекта. Дальность 1500 км ни в коей мере не устраивала военных. Получить же большую с турбореактивным двигателем тех лет, при выполнении остальных ТТТ, оказалось невозможным, и поэтому проект «509» не пошел дальше стадии технического предложения. Работы же по второму проекту — «507» — привели к постройке и испытаниям опытного ударного самолета «91».

В конце сороковых годов появились первые серийные турбовинтовые двигатели (ТВД). По сравнению с ТРД они были более экономичными, а от поршневых моторов отличались высокой удельной мощностью (килограмм массы сухого двигателя на единицу мощности). ТВД привлек особое внимание создателей палубной тактической авиации — штурмовиков, противолодочных самолетов и самолетов радиолокационного наблюдения, которым требовалась большая продолжительность полета. В 1948–1951 гг. в США и Великобритании создается целый ряд подобных машин (Blackburn YB 1, Douglas A2D «Skyshark», Falrey «Ganneto, Westland «Wyvern»).

Первым боевым самолетом с ТВД, поступившим на вооружение палубной авиации, стал английский штурмовик «Wyvern» S.4 фирмы Westland.

Работы по проекту «507» начались также в 1950 г. С самого начала самолет проектировался как палубный двухместный бомбардировщик-торпедоносец. На машину решено было поставить турбовинтовой двигатель ТВ-2 (позднее появились его модификации: ТВ-2Ф мощностью 6000 э.л.с. и ТВ-2М — 7650 э.л.с.) В то время это были самые мощные ТВД в мире. Двигатель ТВ-2 спроектировали и построили в конце 40-х годов в ОКБ Н-Д.Кузнецова. В его создании принимали участие германские инженеры, интернированные в СССР после окончания войны. В начале 50-х годов ТВ-2 уже пробовался на летающей лаборатории Ту-4ЛЛ. На этой же лаборатории испытывались модификации ТВ- 2Ф (в том числе и в спаренном варианте, принятом впоследствии в качестве временной силовой установки для бомбардировщика Ту-95, поднявшегося впервые в воздух осенью 1952 г.) В дальнейшем, в связи с развертыванием работ по двигателю НК-12 и перспективным двигателям для сверхзвуковых самолетов, доводка и развитие ТВ-2 были поручены ОКБ П.А.Соловьева. Здесь в ходе модернизации и был создан более мощный вариант двигателя — ТВ-2М. В 1954 г. он прошел государственные испытания и был рекомендован к серийному производству. В середине 50-х годов на его базе построили первый советский турбовальный ТВД ТВ-2ВМ для вертолета Ми-6.

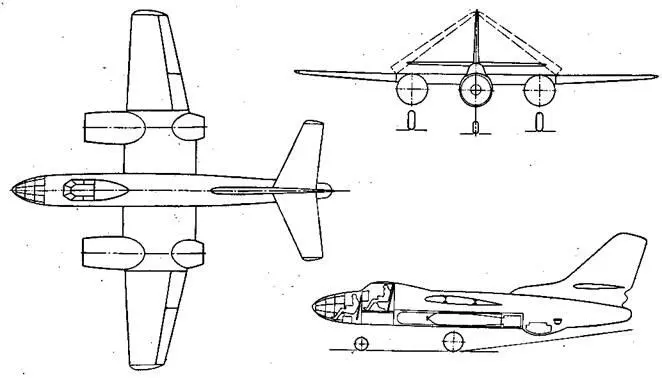

Проект 509

В процессе работы над проектом «507» рассматривалось несколько вариантов решения поставленной задачи. Один из них (1952 г.) предполагал установку ТВД ТВ-12 и применение крыла с углом стреловидности 35°. Но от этого варианта пришлось отказаться — несмотря на некоторый выигрыш в скорости, машина получалась более тяжелой и не «укладывалась» в требования ВМФ.

В конце концов, в бригаде технических проектов остановились на компоновке, которая была признана оптимальной для решения комплекса боевых задач — двухместный одномоторный низкоплан с прямым крылом и вооружением на внешних подвесках. После ее утверждения А.Н.Туполевым к работе по самолету подключились бригады всего КБ. Ведущим конструктором по машине был назначен В.А.Чижевский, в прошлом автор гондол первых советских стратостатов и экспериментальных высотных самолетов. Ход работ в производстве должны были курировать ведущие инженеры: от отдела общих видов — В.И.Богданов, от отдела оборудования — М.Г.Пинегин. Как только приказ об этих назначениях стал достоянием сотрудников, острословы тут же окрестили будущую машину «ЧижПин-Бог-15Ш». Удачно созданную аббревиатуру можно не объяснять. Цифра «15- говорит о том, что этот самолет — следующий за последней серийной машиной — Ту-14. Буква «Ш- объясняла назначение — штурмовик. Такое наименование Пришлось по душе работникам КБ и часто употреблялось в неофициальных беседах. Привился и индекс 15. При заказе некоторых систем и агрегатов их кодировали именно так. Например, пушечная кормовая установка получила шифр ДК-15, радиодальномер — АЛК-15. В производство новая машина пошла как «заказ 194», а затем в деловой переписке как самолет «91».

Эскизное проектирование и выпуск чертежей были завершены к 1953 г. Цеха опытного завода, готовясь к производству, заканчивали изготовление оснастки. Но начать на своем заводе выпуск палубного самолета туполевцам было не суждено. После смерти Сталина в марте 1953 г. новое руководство страны приняло решение о значительном сокращении кораблестроительной программы, в первую очередь авианосцев. Палубный штурмовик стал ненужным.

И все же, благодаря заявленным ОКБ высоким характеристикам самолета, «91» выдержал первый удар судьбы. Командование ВМФ решило работы по нему продолжить, нос одной оговоркой. Машина из палубной должна стать самолетом наземного базирования. В апреле 1953 г. выходит постановление Совета министров о постройке самолета «91». В этом же году авиация ВМФ выдала на него новые, «сухопутные» тактико-технические требования (III).

Согласно им самолет оставался пикирующим бомбардировщиком-торпедоносцем и предназначался для обороны морских границ. Он должен был наносить удары по надводным кораблям, подводным лодкам и морским десантам противника. Помня, что изначально самолет должен был «уметь» взлетать и садиться на палубу авианосца, военные оставили в III пункт о том, что машина должна действовать с ограниченных взлетно-посадочных полос.

Предусматривалось следующее тактическое использование «91»:

— бомбометание с пикирования по подвижным и малоразмерным целям, береговым сооружениям;
