— торпедные атаки надводных кораблей;
— штурмовые действия по живой силе противника, боевой технике и по десантным кораблям;
— бомбометание с горизонтального полета по морским целям и целям во фронтовой полосе;
— постановка мин.
Кроме того, предусматривалась возможность использования самолета для корректировки артиллерийского огня и для фронтовой разведки.
В КБ начался выпуск новых чертежей для тех агрегатов и элементов конструкции, которые надо было изменять в связи с переходом от палубного базирования на наземное. Львиная доля переделок пришлась на крыло, ставшее привычным — без складывания. Работа продвигалась быстро, сказывался двухлетний подготовительный период. В сентябре 1953 г. заказчику был представлен макет самолета. После положительного заключения макетной комиссии в цехах приступили к постройке опытных образцов — одного для летных испытаний, другого — для статических.
Хотя сама конструкция «91» была традиционной для того времени, по своей компоновке и внешнему виду машина кардинально отличалась от всех туполевских машин.

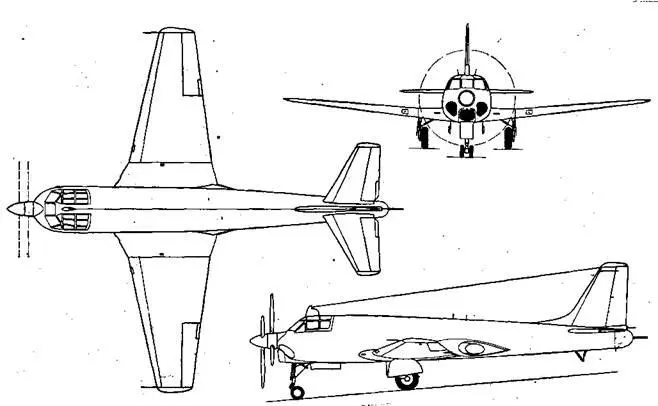

«91»
Самолет имел оригинально расположенную силовую установку, больше нигде не встречавшуюся на самолетах с турбовинтовыми двигателями. ТВ-2М располагался за кабиной в специальном отсеке. От двигателя через кабину экипажа шел длинный вал, через планетарный редуктор приводивший в движение два соосных трехлопастных винта противоположного вращения. Забор воздуха осуществлялся тремя воздухозаборниками в носовой части фюзеляжа. За кабиной экипажа воздушные каналы соединялись в один. Выхлопные газы выводились по обе стороны фюзеляжа за крылом, через раздвоенное сопло. Топливные баки находились под двигателем в центроплане и за крылом в фюзеляже.
Такая компоновка элементов силовой установки и наиболее тяжелых агрегатов способствовала хорошей маневренности самолета. Размещение топливных баков и вооружения вблизи центра масс упрощало пилотирование. Уменьшались потери на балансировку машины на всех режимах полета, не ухудшая ее аэродинамического качества.
Центральная компоновка ТВД позволила обеспечить экипажу прекрасный обзор вперед, вбок и вниз. Летчик и штурман сидели в кабине рядом, разделенные кожухом удлинительного вала силовой установки. Слева — пилот, справа — штурман. Для аварийного покидания самолета использовались катапультируемые кресла. Катапультирование осуществлялось вверх, причем и пилот, и штурман могли покинуть аппарат одновременно, что при действиях на малых высотах было крайне важно.
Кабина экипажа и передняя часть фюзеляжа имели надежную бронезащиту. Впервые в СССР помимо стальных листов была использована алюминиевая броня из сплава АПБА-1 толщиной от 8 до 18 мм. Конструкция из стальной и алюминиевой брони, бронестекол кабины образовывала капсулу, защищавшую экипаж. При этом ее масса составляла. примерно 550 кг, что для машины такого класса было весьма неплохо.
Фюзеляж — полумонококовой конструкции, состоящей из балочно-стрингерного набора с работающей обшивкой. В передней части фюзеляжа для монтажа и демонтажа двигателя был сделан люк. В центральной части помещалась балка, допускавшая подвеску торпеды или бомбы массой до 1500 кг. Хвостовая часть заканчивалась дистанционно управляемой кормовой пушечной установкой ДК-15 с пушкой Р-23. Вел огонь штурман с помощью перископического прицела заднего вида, установленного над кабиной.
Крыло низкорасположенное, кессонной конструкции. Заданные в ТТТ максимальные скорости позволили остановиться на прямом трапециевидном крыле. Для размещения основных стоек шасси, центральную часть сделали стреловидной с углом по передней кромке около 20°. Нижняя панель центроплана имела вырезы для размещения шасси, и вся нагрузка воспринималась двумя поясами лонжеронов. Они соединялись с лонжеронами отъемных частей крыла болтами. Стык осуществлялся посредством стыковочной гребенки. Отъемные части крыла имели кессонную конструкцию, состоящую из двух лонжеронов и панелей обшивки, подкрепленных стрингерами закрытого типа. В консолях вблизи центроплана устанавливались две неподвижные пушки калибром 23 мм. Каждая из них имела боезапас по 100 снарядов.
Шасси трехопорной схемы. Носовая стойка с двумя колесами размером 570х140 мм убиралась в отсек под кабиной, назад по полету. Основные стойки имели рычажную подвеску и при уборке в нишу центроплана, дабы занимать меньше места, поджимались. Размер пневматиков — 1050 х 300 мм.
Вертикальное и горизонтальное оперение имело стреловидность по передней кромке 25°. Это несколько увеличивало плечи оперения и способствовало улучшению устойчивости и управляемости летательного аппарата.
Самолет «91» нес очень мощное ударное вооружение. Оно состояло из ракет, торпед и мин на внешней подвеске под крылом и фюзеляжем. В зависимости от поставленной задачи, самолет мог нести в различных вариантах:
Бомбовое вооружение:
— 1 х ФАБ-1500илиЗ х ФАБ-500или 6 х ФАБ-250 или 12 х ФАБ-100;
— противолодочные бомбы калибром 500 кг или 100 кг.
Минно-торпедное вооружение:
— 1 торпеда ТАН-53 или 45–36 МАН для низковысотного торпедометания:
— 1 торпеда 45–36 МАВ для высотного торпедометания;
— 3 реактивные авиационные торпеды Р АТ-52;
— 1 инерционно-гидродинамическая мина ИГДМ или 1 авиационная якорная мина «Лира» или 1 авиационная плавающая мина АПМ;
Ракетное вооружение состояло из турбореактивных снарядов (ТРС):'
— 8 х ТРС-212 или 36 х ТРС-132 или 120 х ТРС-85 либо АРС-85. Цифры после аббревиатуры ТРС указывают калибр снаряда.
В любом из вариантов ракетное вооружение размещалось в двух крыльевых контейнерах, из которых перед атакой оно выдвигалось, после чего производился пуск. Благодаря такому решению аэродинамическое сопротивление в крейсерском полете оказывалось меньше, чем если бы ТРС подвешивались непосредственно на пусковых установках, без контейнеров. Ракетное вооружение позволяло нанести огневой удар, превосходящий по своей мощи бортовой залп тяжелого крейсера.
В конце 1953 г. в сборочном цехе завода полным ходом шло окончание работ по первому летному экземпляру самолета. Когда его выкатили из ворот сборочного цеха ЖЛИ и ДБ, авиационная братия мгновенно присвоила ему прозвище — «Бычок». Оно осталось за ним навсегда. До сих пор в ОКБ, по прошествии почти сорока лет после описываемых событий, если скажешь «91», многие просто не смогут вспомнить о чем идет речь. Но стоит произнести «Бычок», как собеседник расплывается в улыбке, глаза его загораются, и он вспоминает об этой необычной машине. «91» и вправду смахивала на эту рыбку: большая кабина, с остеклением вверху, «разинутая пасть» воздухозаборника под кабиной и фюзеляж, сужающийся к хвосту. Именно «Бычок», а не та "сарделька”, которую изображали в шестидесятые годы многие авиационные журналы мира, основываясь на единственной фотографии, неизвестно как попавшей на Запад.
