В выводах указывалось:

«…1. Выбранная конструктором схема при наличии мощного мотора обеспечивает получение самолета с летными данными, резко выделяющимися от данных лучших заграничных истребителей и истребителей ВВС РККА, а также обладающим мощным вооружением и хорошим обзором вперед. Постройка такого самолета является крайне необходимой.

2. Летно-тактические данные расчетом, в основном, обоснованы и проект в целом является вполне реальным, а самолеты такой схемы были уже построены и проверены в полете. (Белл ХР-39, Кольховен FK-55)…».

Проект был одобрен специалистами НИИ ВВС, Заключение гласило:

«…Эскизный проект пушечного скоростного истребителя с мотором М-120 и 2ТК – утвердить.

2. Главному конструктору довести скорость самолета до 750 км/ч, внести в проект изменения в соответствии с настоящим заключением и ТТТ ВВС РККА и предъявить в НИИ ВВС к 1 декабря 1939 года.

3. Поставить вопрос перед ЦИАМом о срочном изготовлении турбокомпрессора к мотору М-120.

4. Включить постройку самолета в план опытного строительства на 1940 год».

Эскизный проект был утвержден Начальником ВВС РККА Я.В.Смушкевичем 4 ноября 1939 года с резолюцией: «Дальность увеличить до 1000 км».

В докладной записке к плану опытного самолетостроения на 1940-41 годы, подготовленной в середине декабря 1939 года, отмечалось:

«…План опытного самолетостроения по одноместным скоростным истребителям имеет целью получить в 1941 году опытные истребители с максимальной скоростью 750 км/ч на высоте 9-10 000 м.

Настоящее состояние скоростных истребителей характеризуется следующим:

1. Строится в серии И-16 М-63 с максимальной скоростью – 489 км/ч.

2. Подготавливается серия самолета И-180, который с М-87Б на высоте 5800 имеет скорость – 540 км/ч.

3. При установке на него М-88, самолет должен дать на высоте 7000 м – 580-600 км/ч.

4. Прошел предварительные госиспытания самолет И-28 с М-87Б, который дал на высоте 5000 м 545 км/ч.

5. При установке на него М-88, самолет должен дать на высоте 7000 м – 580-600 км/ч.

6. Находятся в постройке с выпуском на испытания в феврале – мае 1940 года истребители с М-105, М-106ТК и без ТК (т. Яковлев, Сухой, Горбунов, Бисноват) со скоростями – 620-675 км/ч.

При постройке нового одноместного истребителя с моторами М-120 с ТК или М-71 с ТК имеется возможность в 1941 году получить максимальную скорость 700-725 км/ч.

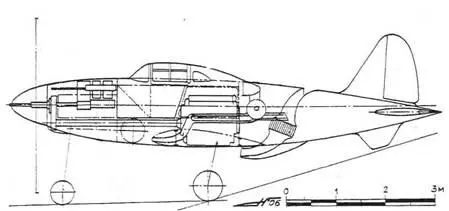

Компоновочная схема И М-120 (реконструкция)

Основанием для этого служит следующее:

1. Увеличение мощности мотора до 1500л.с. на высоте 7500-8000м, … может дать прирост скорости на 11%.

2. Увеличение нагрузки на кв.м крыла до 175-180 кг может дать 2%.

3. Увеличение коэффициента полезного действия винта до 0,75 … дает 2%.

4. Установка длинного вала на М-120 или удлиненного носка мотора на М-71 улучшает обтекаемость носовой части и может дать 2%.

5. Повышение высотности мотора на 2-3000 м может дать прирост скорости до 8%.

Таким образом, проведение указанного суммарно может дать 25%.

Учитывая же снижение максимальной скорости в силу сжимаемости воздуха за счет увеличения сопротивления самолета на скоростях близких к 700 км/ч (примерно 5%), можно считать, что скорость нового самолета должна повыситься, по сравнению с существующими и проектируемыми конструкциями, на 20%, т.е. если самолет с М-105 или М-88 дает сейчас 580-600 км/ч, то новый самолет в 1941 году должен дать 700-720 км/ч …

Следовательно, для осуществления намеченных скоростей в 1941 году, прежде всего, необходимо разрешить в 1940 году целый ряд вопросов, поставленных выше (новые моторы, новые винты, новые аэродинамические профили и формы, использование тепла, длинные валы, удлиненные носки).

Для применения же в опытных самолетах частично или полностью всего того, что получит положительное решение из указанного выше, целесообразно поручить главным конструкторам заводов №135 т. Сухому и №1 т. Поликарпову спроектировать и построить одноместные одномоторные истребители …».

Далее в примечании отмечалось, что эскизный проект П.О.Сухого утвержден НИИ ВВС и в настоящее время ведется рабочее проектирование самолета.

В начале января 1940 года главный конструктор завода №135 П.О.Сухой направил в адрес Зам. Наркома авиационной промышленности А.С.Яковлева письмо следующего содержания:

«В плане опытного строительства моего конструкторского бюро на 1940 год находится ряд объектов, изготовить которые в срок и должного качества на опытном производстве завода №135 не представляется возможным.

Кроме того, я предполагаю в 1940 году подготовить два проекта самолета с применением длинного вала и новейших достижений аэродинамики с расчетом получения максимальной скорости порядка 750 км/ч на 1941 год. Эти работы немыслимо провести без постоянной связи и консультации ЦАГИ, ЦИАМ и завода №24. Работа по внедрению самолета (ББ-1 – Примеч. авт.), требующая присутствия всего коллектива на … заводе №135, уже закончена….

В связи с вышеизложенным, прошу поставить вопрос о предоставлении моему коллективу одной из Московских производственных баз, в которой можно было бы наладить, в дополнение к 2-3 опытным объектам, изготовление небольших серий количеством 10-15 самолетов в год».

4 марта 1940 года Комитет Обороны при СНК СССР утвердил план опытного самолетостроения на 1940-41 годы и, кроме того, обязал НКАП организовать на базе КБ-29 опытный завод №289.

К сожалению, в утвержденный план постройку истребителя с мотором М-120 не включили. По-видимому, это было связано с задержками в доводке двигателя М-120 (Его первые летные экземпляры с ТК появились только в 1942 году), а также с загруженностью ОКБ П.О. Сухого другими работами.

Согласно эскизному проекту, самолет истребитель с двигателем М-120 представлял собой цельнометаллический низкоплан с трехколесным убирающимся шасси.

Фюзеляж состоял из двух частей: носовой (НЧФ) и хвостовой (ХЧФ). Носовая часть была выполнена в виде фермы, сваренной из хромансилевых труб с легкосъемными капотами из дюралюминия и электрона. В НЧФ размещались:

редуктор воздушного винта, вооружение, кабина пилота, закрытая фонарем, и силовая установка. К носовой части крепилась передняя опора шасси. В хвостовой части, выполненной в виде дюралевого монокока, размещались: канал во- дорадиатора и оборудование. В нижней части находился дополнительный киль, предохраняющий ХЧФ и оперение от поломки, при посадке с большими углами.

Двухлонжеронное цельнометаллическое крыло трапециевидной формы в плане, состояло из центроплана и двух отъемных консолей. Элероны – типа «Фриз».

Хвостовое оперение – цельнометаллическое. Рули с весовой балансировкой.
