Шасси – трехопорное с носовым колесом. Передняя опора убиралась по потоку с небольшим смещением от оси симметрии. Основные опоры убирались по размаху, в направлении к концевым частям крыла. Уборка и выпуск осуществлялись при помощи гидросистемы.
Самолет проектировался под поршневой двигатель жидкостного охлаждения М-120, устанавливаемый за спиной летчика, в ферменной части фюзеляжа. Такое расположение двигателя придавало НЧФ хорошо обтекаемую форму, уменьшая момент инерции и улучшая обзор летчику.
Привод воздушного винта ВИШ-27 осуществлялся посредством удлиненного вала. Вал из хромансиле- вой трубы, крепился к фланцу вала двигателя, проходил под сидением летчика и через муфту подсоединялся к переднему редуктору.
Радиатор водяного охлаждения размещался в ХЧФ за мотором и конструктивно был выполнен по аналогии с самолетом Су-1 (Су-3).
Двигатель М-120, с заявленной мощностью 1500 л.с., представлял собой 18 цилиндровую сборку из трех блоков двигателя М-103 (один блок – вверх и два – вниз).
Турбокомпрессоры располагались внутри фюзеляжа, по обе стороны от двигателя. Выхлопные газы от М-120 подводились к ТК, а из них отводились в канал за водорадиатором. Предусматривался отвод газов в канал водорадиатора, минуя ТК. Кроме того, выхлопные трубы заключались в кожухи, продув которых осуществлялся через воздухозаборники в лобовой части центроплана с выходом продувочного воздуха в канал за водоради- атором. Поступление выхлопных газов и продувочного воздуха в канал за водяным радиатором повышало теплосодержание газовоздушной смеси и способствовало созданию дополнительной реактивной тяги.

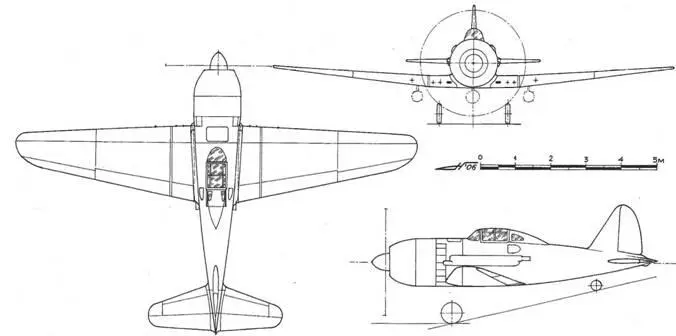

Общий вид И М-90 (реконструкция)
Топливо размещалось в двух центропланных протектированных баках по 325 кг, для обеспечения взрывобезопасности, заполняемых выхлопными газами. Предусматривалась подвеска дополнительного топливного бака на 150 кг.
Вооружение включало в себя 23-мм пушку с боезапасом в 100 патронов, стреляющую через полый вал редуктора и два синхронных пулемета БС калибра 12,7 мм, с суммарным боезапасом 400 патронов.
На самолете предусматривалась установка кислородного и противопожарного оборудования, а в перегрузочном варианте – радиостанции.
Бронезащита – аналогична самолету Су-1.
Основные расчетные данные истребителя с М-120:
Площадь крыла, м 2 ……… 18,0
Масса самолета, кг: пустого 2542 полетная…………… 3300 (3425)
Максимальная скорость, км/ч:
у земли…………………… 540-550
на Н=10000м………….. 730-740
Время набора высоты, мин
Н=8000м…………………. 6,8 (7,3)
Н=10000м……………… 9,0 (10,0)
Время виража на Н=1500м, с………. 20,1 (25,0)
Практический потолок, м……….. 13000 (12500)
Дальность полета на Н= 10000м, V=0,9Vmax, км:
нормальная…………. 610 (600)
с подвесным баком 1000 (900)
Длина разбега, м….. 180 (250)
Длина пробега, м….. 130 (300)
В скобках указаны данные, ожидаемые по расчетам специалистов НИИ ВВС.
Снятие с плана истребителя с двигателем М-120 заставило специалистов ОКБ продолжить изыскания по выбору облика скоростного истребителя.
В апреле 1940 года П.О.Сухой обратился к начальнику 11 ГУ НКАП С.Н.Шишкину с просьбой заказать для опытного отдела завода №135 два двигателя М-90 с удлиненным носком, мотивируя ее тем, что «…Необходимое удлинение 300-400 мм должно обеспечить возможность установки специального капота сильно вытянутого вперед. Обычный капот на мотор с нормальным носком не может быть применен на самолете со скоростью 650-700 км/ч, т.к. местные сверхзвуковые скорости приводят к увеличению лобового сопротивления в несколько раз…».
К июлю 1940 года в ОКБ завершилась разработка эскизного проекта одноместного истребителя с двигателем воздушного охлаждения М-90 (1750 л.с.) с двумя турбокомпрессорами ТК-1.
Согласно ТТТ самолет предназначался для ведения активного воздушного боя, а также для выполнения задач по взаимодействию с наземными войсками.
В отзыве НИИ ВВС на эскизный проект отмечалось:
«1. Предъявленный конструктором проект в целом является вполне реальным, летно-тактические данные расчетом, в основном, обоснованы и обеспечены конструктивной схемой и наличием мощного мотора.
3. Принимая во внимание:
– сравнительно невысокие показатели максимальных скоростей проектируемого самолета;
– что постройка самолета может быть закончена не ранее февраля – марта 1941 года, в то время, как подобный самолет И-185 М-90 уже построен.
Постройку самолета с М-90 и 2ТК-1 конструкции тов. Сухого П. О. считать нецелесообразной».
В заключении было указано, что утвердить эскизный проект не представляется возможным, а главному конструктору предлагалось: «…направить на ближайшее время работу своего КБ на доводку серийного самолета ББ-1 с М-88 в части ВМГ и максимальных скоростей, на быстрейшее внедрение в серию модификации самолета ББ-1 с М-81, М-90, на постройку опытного самолета ОБШ с М-71, на доводку опытного самолета ББ-2 с М-88 и истребителя И-330 с М-105».

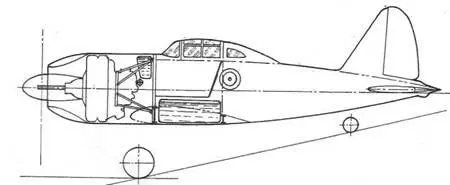

Компоновочная схема И М-90 (реконструкция)
4 августа 1940 года Заключение по эскизному проекту одноместного истребителя с М-90 и 2ТК-1 было утверждено Начальником ГУ ВВС РККА генерал-лейтенантом авиации П.В.Рычаговым.
По своей схеме, конструкции и технологии самолет был аналогом истребителя И-185, фюзеляж – деревянный, крыло – цельнометаллическое. С целью уменьшения лобового сопротивления, проект предусматривал сильно вытянутый и заостренный капот двигателя, что требовало удлинения носка вала двигателя. Турбокомпрессоры устанавливались за спиной летчика по бортам фюзеляжа. Такое их расположение позволяло избегать ослепления летчика выхлопными газами при ночных полетах. Выхлопные трубы от двигателя и воздуховоды от ТК-1 пролегали снаружи вдоль бортов фюзеляжа и были заключены в металлические кожухи. В магистралях наддува предусматривались воздухо-воздушные радиаторы, размещенные на бортах фюзеляжа. На турбинных частях турбокомпрессоров крепились так называемые реакторы, повышающие реактивный эффект, создаваемый выхлопными газами.
Протестированный бензобак на 300 кг топлива помещался под сиденьем летчика. Для повышения боевой живучести бак заполнялся выхлопными газами. Предусматривалась подвеска дополнительного бензинового бака на 200 кг топлива.
Вооружение самолета состояло из четырех синхронных пулеметов ШКАС, помещенных в центроплане, и двух крыльевых пулеметов ШКАС. Суммарный боезапас составлял 3000 патронов.
Для защиты летчика устанавливалась бронеспинка из цементированной стали толщиной 8,65 мм, со срезанной верхней частью, замененной прозрачной броней.
