Стабилизатор и киль были выполнены из дерева, причем киль – заодно с фюзеляжем. Стабилизатор вставлялся в специальный вырез в хвостовой части и крепился по контуру болтами. Рули металлические с полотняной обшивкой, имели весовую компенсацию и были снабжены триммерами.

Шасси – трехопорное с хвостовым колесом. Основные опоры убирались в центроплан назад, с поворотом колес на 90°. Уборка и выпуск шасси при помощи гидросистемы.

Двигатель М-71 (№зл=2000л.с.) крепился к стальной сварной мотораме. Патрубки выхлопного коллектора – реактивного типа. Регулировка охлаждения цилиндров двигателя осуществлялась при помощи подвижных «юбок». Всасывающий патрубок приводного центробежного нагнетателя располагался над мотором и вписывался в контур капота. Масляные радиаторы размещались в центроплане, температура масла регулировалась створками.

Вооружение самолета в нормальном варианте состояло из двух крыльевых пушек ВЯ-23 с суммарным боезапасом 160 патронов и синхронного пулемета БС-12,7 с боезапасом 300 патронов.

Пилот был защищен от обстрела сзади бронеспинкой толщиной 12 мм и заголовником – 8 мм. Защита спереди – прозрачная броня, двигатель и стальной щиток толщиной 8 мм.

Основные расчетные данные истребителя с М-71

Длина самолета, мм… 8830

Размах крыла, мм…… 12100

Площадь крыла, м 2 …….. 22,5

Масса самолета, кг:

пустого………………………. 2967

нормальная полетная 3775

Максимальная скорость, км/ч:

у земли………………………… 502

на Н-6000м………………….. 602

Время набора Н=5000 м, мин …5,1

Время виража на Н=0 м, с …. 20,6

Практический потолок, м 10500

Дальность полета на V-C.9Vtux. км……….. 700

Длина разбега, м………… 223

В конце ноября 1942 года в ОКБ велась разработка одноместного двухмоторного истребителя весьма оригинальной схемы. Два двигателя воздушного охлаждения М-92 (проектная взлетная мощность 2200 л.с.) размещались в фюзеляже и через специальную передачу приводили во вращение винты, расположенные на крыле. К концу 1942 года все работы по проекту были прекращены.

В середине декабря «суховцы» завершили эскизный проект одноместного пушечного истребителя с двигателями М-71Ф ТК-3. В отличие от «истребителя обороны пункта» самолет имел двигатели воздушного охлаждения и более мощное пушечное вооружение, состоящее из двух пушек калибра 20 мм с суммарным боезапасом 400 снарядов и двух пушек калибра 37мм с суммарным боезапасом 100 снаря- ов. Однако по неизвестным причинам данный проект на рассмотрение в вышестоящие организации не представлялся.

Известно, что руководство ВВС КА, в основном, рассматривало двухмоторные истребители как истребители сопровождения. Поэтому ОКБ П.О.Сухого вело работы и в этом направлении. Эскизный проект двухместного двухмоторного истребителя сопровождения с 2М- 71Ф 4ТК-3 (в двух вариантах) был завершен в январе 1943 года. Весной проект первого варианта предъявили на рассмотрение в НИИ ВВС КА. Проект был отклонен с мотивировкой «…как неудовлетворяющий требованиям воздушного боя с истребителями противника и имеющий недостаточную дальность полета…», не указав, о каких конкретно самолетах, идет речь. Еще до утверждения Заключения, материалы по эскизному проекту, по просьбе П.О.Сухого, возвратили в ОКБ.

Общий вид И 2М71Ф 1 вариант Компоновочная схема И 2М71Ф 1 вариант - фото 68

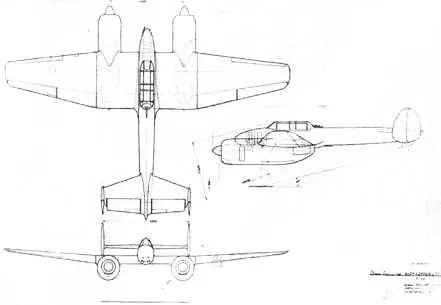

Общий вид И 2М-71Ф (1 вариант)

Компоновочная схема И 2М71Ф 1 вариант Общий вид И 2М71Ф 2 вариант По - фото 69

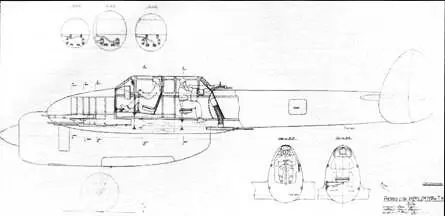

Компоновочная схема И 2М-71Ф (1 вариант)

Общий вид И 2М71Ф 2 вариант По своему назначению это был истребитель - фото 70

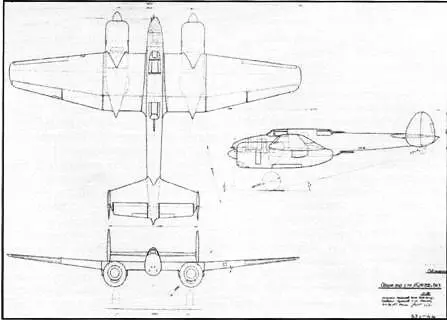

Общий вид И 2М-71Ф (2 вариант)

По своему назначению это был «истребитель сопровождения бомбардировщиков на больших высотах, действующих в радиусе до 1000 км».

Самолет представлял собой низкоплан смешанной конструкции с разнесенным хвостовым оперением и убирающимся шасси. По своей схеме и конструкции истребитель мало чем отличался от ИОП. Исключение составлял фюзеляж, который имел металлическую носовую часть и деревянную хвостовую.

Силовая установка включала два двигателя воздушного охлаждения М-71Ф (Ывзл =2200 л.с.), на каждом стояли два турбокомпрессора ТК-3. Выход охлаждающего воздуха регулировался створками капотов двигателей. Маслорадиаторы располагались в подкапотном пространстве, в туннеле под редуктором двигателя. Протестированные топливные баки по 787,5 кг размещались в гермоотсеках в хвостовых частях мотогондол. Гермоотсеки и баки заполнялись инертным газом.

Стрелково-пушечное вооружение включало неподвижную батарею в носовой части фюзеляжа и две пулеметные установки для обстрела задней полусферы.

Центральная батарея включала две пушки ВЯ-23 с суммарным боезапасом 400 снарядов и 4 пулемета УБ-12,7 с суммарным боезапасом 1600 патронов.

Верхняя подвижная установка – УБТ-12,7 с боезапасом 200 патронов, нижняя – люковая УБТ-12,7 с боезапасом 150 патронов.

В перегрузочном варианте имелась возможность подвески 200 кг бомб в грузовом отсеке под кабиной летчика.

Броневая защита пилота: спереди – бронестекло и бронеплита, сзади – бронеспинка с надголовником, две боковые плиты, а также бортовая броня слева. Защита стрелка: задняя стенка с боковыми плитами, бронестекло. Общая масса брони – 285 кг.

Основные расчетные данные истребителя:

Длина самолета, мм… 12700

Размах крыла, мм…….. 17600

Площадь крыла, м 2 ……….. 48

Масса самолета, кг

пустого………………………. 7312

нормальная полетная…… 10092

Максимальная скорость, км/ч:

у земли…………… 536 (500-510)

на Н=8300м ч …… 663 (620-630)

Время набора Н=5000 м, мин……. . 5,5 (6-7)

Время виража на Н=1000м, с…………. 22,7 (25-27)

Практический потолок, м 11900

Дальность полета (V=0.67Vmax, Н=8300м), км 2000 (1700-1800)

Длина разбега, м….. 297(350)

Компоновочная схема И 2М71Ф 2 вариант Общий вид И 2М107 Компоновочная - фото 71

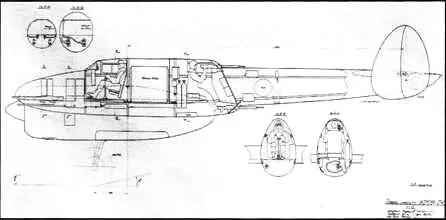

Компоновочная схема И 2М-71Ф (2 вариант)

Общий вид И 2М107 Компоновочная схема И 2М107 В февралемарте 1944 года в - фото 72

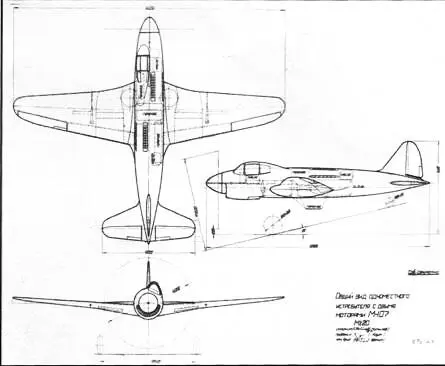

Общий вид И 2М-107

Компоновочная схема И 2М107 В февралемарте 1944 года в ОКБ ПОСухого велась - фото 73

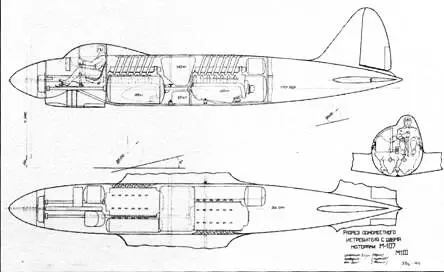

Компоновочная схема И 2М-107

В феврале-марте 1944 года в ОКБ П.О.Сухого велась работа над проектом одноместного истребителя с двумя двигателями М-107, расположенными в фюзеляже за кабиной летчика – один за другим вдоль продольной оси самолета. Передний двигатель был смещен к правому борту фюзеляжа, а задний – к левому. Привод соосных винтов осуществлялся удлиненными валами. Самолет цельнометаллической конструкции имел весьма изящные аэродинамические формы.
