После отцепки от носителя запускалось временное реле, с помощью простого и надежного кулачкового механизма выдававшего в заданные программой моменты разовые команды системам ракеты. Во избежание столкновения с самолетом, отделившаяся ракета первые секунды шла с просадкой, теряя при отходе 400-1200 м высоты (в зависимости от высоты и скорости самолета при сбросе). По условиям безопасности зажигание ЖРД производилось уже после сброса на 7-й секунде полета (благо, в отличие от ТРД, для этого не требовалась мощная система запуска, питаемая от самолетной сети). Стабилизация полета и управление на этом этапе осуществлялись автопилотом, а на 40-й секунде временной механизм выдавал команду на переход в режим самонаведения с подключением ГСН и переводом двигателя в маршевый режим. Скорость полета при типовом профиле к этому моменту составляла 1250 км/ч, а траектория была почти горизонтальной.

На удалении 15 км от цели ГСН выдавала команду на переход в режим упреждения, и, если выполнялась атака подвижной цели, управление ракетой велось уже с учетом скорости корабля. Одновременно разблокировалось стопорное устройство антенны ГСН, оптическая ось которой в ходе наведения совмещалась с продольной осью ракеты, переходившей в пикирование на цель, и антенна вновь фиксировалась в этом положении. Ракета продолжала полого пикировать на цель, а на конечном этапе самонаведение отключалось во избежание «ослепления» собственным излучением, и стабилизация последнего режима поддерживалась с помощью автопилота до самого попадания.

Наведение противорадиолокационной КСР-11 осуществлялось комбинированным способом: РЛС противника обнаруживалась с помощью самолетной станции «Рица», определявшей дальность, азимут и режим работы объекта – частоту излучения, длительность и периодичность импульсов. Головка ракеты настраивалась по частоте излучения цели и брала ее на автосопровождение, после чего мог выполняться пуск. Во избежание срыва наведения при выключении РЛС цели первый этап полета осуществлялся с помощью автопилота, а с 40-й секунды при удалении от цели 30-40 км подключалась пассивная ГСН, выполнявшая наведение по курсу. Помимо обычной траектории возможен был режим, когда двигатель до 60-й сек. полето продолжал работать со стартовой тягой, и ракета шла с набором высоты. После того как угол между осью ракеты и направлением на цель по вертикали достигал 25 град., ракета переходила в пикирование с сохранением самонаведения по курсу и тангажу. Если цель «замолкала», ракета продолжала полет в прежнем направлении, сохраняя его в течение 25 секунд.

Комплексом К-11-16 оснащались почти полтора десятка авиаполков советской авиации, из них четыре – АВМФ. По сложившемуся порядку, первыми в феврале 1963 года начали освоение Ту-16К-16 экипажи инструкторского 540-го МРАП 33-го учебного Центра в Николаеве. Первые пуски боевых ракет были выполнены летчиками на полигоне на Каспии в период с 25 октября по 23 ноября 1963 года. Благодаря хорошей выучке и тренированности экипажей цели при этом обнаруживались с 200- 210 км, а на весь предстартовый цикл подготовки затрачивалось не более 2-3 мин. Радиус действия Ту-16 с ракетами К-11 или К-16 в «строевых» условиях составлял 1900-2000 км.

В следующем году к переучиванию приступил 12-й МРАП ВВС Бал- тфлота и 568-й МРАП ВВС Тихоокеанского флота. Еще один полк авиации ТОФ, 49-й МРАП, освоил новый комплекс в 1967 году. Экипажи ДА проходили подготовку на базе 43-го Центра в Рязани.

В ходе работ по расширению возможностей комплекса специалистами 33-го Центра было проведено обоснование применения КСР-2 с малых высот, повышавшее скрытность атаки. В 1964 году предложение осуществили на практике, выполнив пуски с высоты 2000 м.

Основная проблема заключалась в значительной просадке ракеты после сброса, когда цель могла скрыться за радиогоризонтом и выход на режим самонаведения мог быть сорван из-за помех от близкой земной или водной поверхности. В 1967 году провели серию пробных пусков КСР-2 с малых высот до 500 м на базе ГНИ- КИ ВВС. Результаты работ получили признание в Приказе МО от 22 апреля 1968 года, утверждавшем доработку с обеспечением диапазона пусков от 500 до 10000 м.

Модернизированные ракеты получили обозначение КСР-2М и отличались устройством автопилота, сокращавшего просадку после сброса до 150-200 м. Через 50 сек. она выходила на высоту полета носителя, а на 90-100 сек. оказывалась на 500-800 м выше него, переходя затем на наклонную траекторию с управлением от ГСН. Маловысотный пуск КСР-2М, с учетом ограничений по радиолокационной видимости цели и времени предпусковой подготовки, приходилось выполнять с меньших расстояний – на практике при полете на высоте 500 м его дальность не превышала 70-80 км.

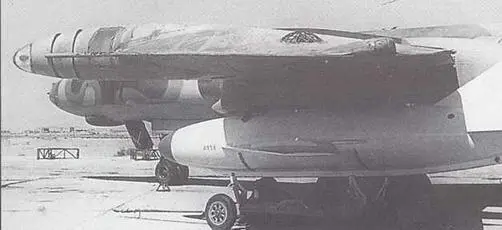

Египетский Ту- 16К- 11 с ракетой КСР-2

По корабельным целям КСР-2 наводилась достаточно эффективно, причем индивидуальная настройка ГСН по частоте позволяла наносить групповые удары с пуском в одной атаке до 20 ракет, сочетая КСР-2 и КСР-11, наводившихся на корабельные радио- излучающие объекты. Помимо «главной цели», тактическим приемом использования КСР-2 и КСР-11 мог быть удар по кораблям охранения с ослаблением противовоздушной и противолодочной обороны соединения, благо эсминцы и фрегаты являлись достаточно заметными целями для ГСН ракет.

С появлением в начале 70-х г.г. более эффективного ракетного комплекса К-26 предшествующие системы не торопились снимать с вооружения, и К-11, и К-16 продолжали нести службу, причем в учебных целях практиковалось смешанное применение разнотипных ракет с целью поддержания навыков экипажей ракетоносцев.

Вместе с тем на фоне К-26, выгодно отличавшихся практически по всем параметром, недостатки КСР-2 выглядели весьма явными. Уже к началу службы КСР-2, принятые на вооружение в качестве «промежуточного решения», мало удовлетворяли растущим требованиям. По своим характеристикам низкоскоростная и неманевренная ракета с высотным профилем полета имела немного шансов преодоления ПВО. Даже появившиеся одновременно с ней бомбардировщики имели большую скорость и возможности, не говоря уже об истребителях, способных перехватить подобную цель. Улучшению характеристик путем использования более мощного двигателя препятствовала конструкция, во многом унаследованная от «Кометы» и не рассчитанная на значительно большие сверхзвуковые нагрузки. Существенными недостатками являлись ограниченные возможности ГСН, чувствительной к электронным помехам, причем на дальности ощутимое влияние могли оказывать атмосферные условия (дождь, снег, туман) и характер подстилающей поверхности с «переотражением» излучения.
