Авиация и космонавтика 2004 05-06

Хвостовое оперение первого экземпляра самолета "100"

В. М. Петляков

Первый экземпляр истребителя "100" на козелках

Задача, стоявшая перед конструкторами-заключенными, выглядела явно нелегкой. По техническому заданию практический потолок машины должен был составлять 12 500 м, а на высоте 10 000 м "сотка" должна была летать со скоростью 630 км/ч. Жестким был и срок, отведенный на создание машины – она должна была подняться в воздух в следующем, 1939 г. Такой срок обусловил режим работы ОТБ: 11-12 часов в сутки без выходных дней и каких-либо поблажек. В мае 1939 г. изготовили полноразмерный макет нового самолета, который принимала комиссия под председательством начальника НИИ ВВС генерал- майора авиации А.И. Филина. "Враги народа" из ОТБ успешно справились с важным заданием, и их детище – "сотка", построенная на заводе № 156, впервые взлетела 22 декабря 1939 г.

Конструкция фюзеляжа новой машины, разработанная А.И. Путиловым, по типу приближалась к монококу. Фюзеляж состоял из трех технологических узлов, представлявших собой тела вращения с легким гаргротом между передней кабиной пилота и задней – штурмана и стрелка. Обшивка фюзеляжа была сравнительно толстой, в среднем 1,5-2 мм, а шпангоуты – редкими, установленными через 0,3-0,5 м.

Стрингеры для подкрепления обшивки не применялись. Крыло самолета спроектировали трапециевидным двух- лонжеронным, практически без стреловидности по передней кромке. Оно состояло из центроплана и двух консолей, с частым набором стрингеров и нервюр, закрытых обшивкой толщиной 0,6-0,8 мм. Элероны выполнили разрезными, закрылки – типа Шренка. Трехопорное шасси с хвостовым колесом спроектировал Т.П. Сапрыкин. Главные опоры были двухстоечными, убираемыми поворотом назад в мотогондолы; хвостовое колесо тоже убиралось.

Обшивка опытного самолета покрывалась бесцветным лаком и сохраняла естественный серебристый цвет. А вот элероны и рули были окрашены красной краской. На бортах фюзеляжа и на нижней поверхности крыльев были изображены звезды с черной окантовкой.

Самолет "100 с двумя моторами М- 105, с двумя турбокомпрессорами ТК-2 и двумя гермокабинами" – таково было его полное официальное наименование – можно считать поистине новаторским, несмотря на традиционную компоновочную схему. Вот неполный перечень его особенностей.

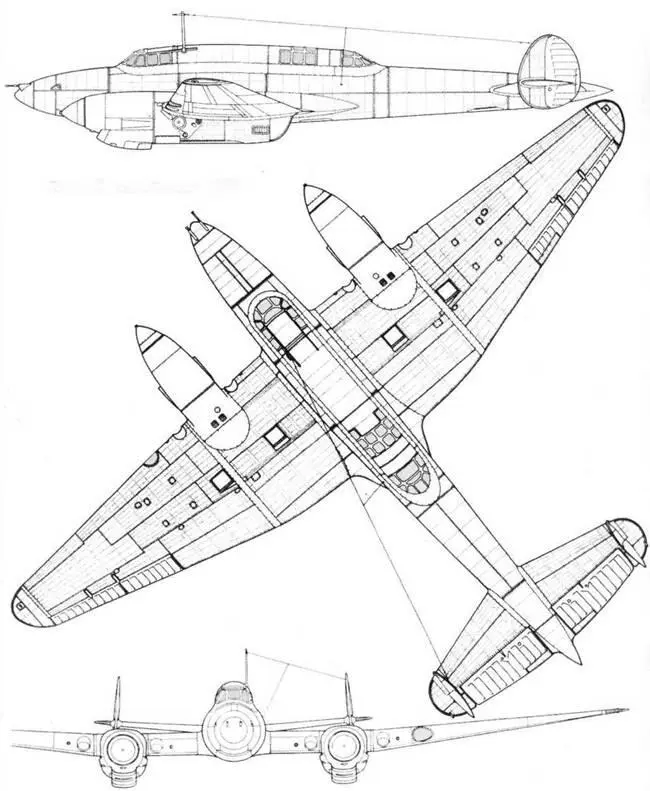

Тяжелый истребитель "100"

Двигатель М-105ТК на самолете '100"; хорошо видна турбина турбонагнетателя ТК-2

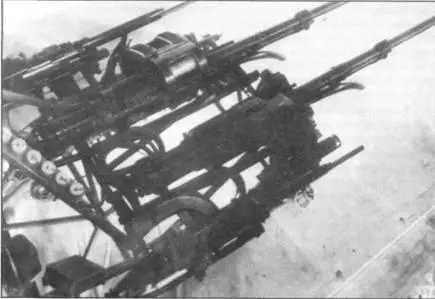

Вооружение, располагавшееся в носовой части фюзеляжа: две пушки ШВАК и два пулемета ШКАС

На машине стояли два новейших по тем временам мотора М-105 с турбокомпрессорами ТК-2, включенными в силовую схему мотогондол, и винтами- автоматами ВИШ-42. Сам М-105 представлял собой продукт эволюции французского двигателя Испано-Сюиза 12Y, лицензию на который советское правительство приобрело в 1934 г. Его дальнейшим совершенствованием в СССР занималось конструкторское бюро завода № 26 в Рыбинске, руководимое В.Я. Климовым. Оно последовательно создало несколько типов моторов, сохранявших общую компоновку и основные конструктивные решения оригинала, но уже не имевшие прямых французских аналогов. Последним из запущенных в серию в довоенный период двигателей этого семейства как раз являлся М-105. На нем внедрили противовесы коленчатого вала,двухскоростной нагнетатель и трехклапанные головки. Все основные узлы значительно усилили.

Эти шаги позволили значительно форсировать мотор по степени сжатия, оборотам и наддуву. Однако в конце 1939 г. он был еще довольно "сырым" и его надежность оставляла желать много лучшего.

Для "сотки" подготовили небольшую серию М-105 с комбинированным наддувом. В некоторых документах их именуют М-105ТК. Первую ступень обеспечивали турбонагнетатели ТК-2 (по одному на блок), а вторую – приводной нагнетатель мотора. Турбины компрессоров размещались по бортам мотогондол под передней кромкой крыла. Выхлопных патрубков или коллекторов обычного для М-105 типа на гондолах не было.

Комфортные условия экипажу из трех человек создавали две гермокабины (автор – М.Н. Петров), снабжавшиеся сжатым воздухом от турбокомпрессоров и сохранявшие постоянным давление, начиная с высоты 3700 м и до предельного потолка 10 000 м. Десятикратный запас прочности обеспечивал безопасное выполнение любых фигур высшего пилотажа и пикирование на сверхмаксимальных скоростях.

Широко были применены электродистанционные агрегаты управления, разработанные А.А. Енгибаряном и И.М. Склянским (электрогидравлическая система уборки шасси, электропривод закрылков, створок водяных радиаторов, триммеров, регуляторов постоянных оборотов винта Р-3 и так далее). Предпочтение электромеханизмов традиционным тросам и тягам объяснялось, по- видимому, более простой герметизацией электроразъемов по сравнению с выводами деталей, совершающих вращательное или поступательное движение.

Самолет имел мощное наступательное вооружение, включавшее две 20-мм пушки ШВАК (боезапас по 300 снарядов на ствол) и два 7,62-мм пулемета ШКАС (по 900 патронов для каждого). Для защиты истребителя от атак с задней полусферы предусматривалась установка неподвижного пулемета ШКАС в хвостовом коке с боекомплектом из 700 патронов. На испытаниях "сотки", однако, эта установка отсутствовала.

Для использования в качестве истребителя-бомбардировщика на самолете предусмотрели возможность подвески на внешних держателях двух авиабомб калибра 250 кг или 500 кг вне площади, ометаемой винтами. Это обеспечивало безопасность бомбометания с пикирования под углами, близкими к отвесным. Кроме того, на самолете применили новый вид вооружения – кассету К-76 с 40 трехдюймовыми артиллерийскими (неоперенными) снарядами, которые собирались сбрасывать на строй бомбардировщиков противника. Подрыв снарядов производился с помощью дистанционных трубок. В другом, более позднем, варианте в кассеты К-100 укладывались 96 бомб весом по 2,5 кг. В то время бомбардировочное вооружение для поражения воздушных целей считалось довольно перспективным; над ним работали в Италии и Англии. В СССР с 1935 г. испытывались различные типы противосамолетных бомб.
