В. Марковский И. Приходченко

Продолжение. Начало в № 9-12/2003, 1-4,7/2004 г.

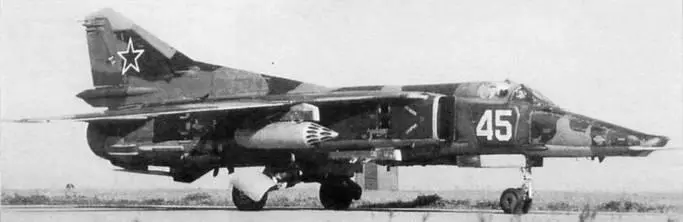

МиГ-27К из 559-го апиб с парой блоков Б-8М1. Аэродром Финстервальде, 1992

Применение управляемых ракет в боевой подготовке занимало особое место. Использовать их готовились все летчики – при соответствующей подготовке и классности никого не лишали этой возможности. Вместе с тем из- за дороговизны ракет (стоимость одной Х-23 равнялась месячному денежному содержанию всего полка), ограничивавшей запросы Управления заказов ВВС и запасы этого оружия, массовым оно стать не могло, и практические пуски всегда были неординарным событием. Как правило, в строевых частях они проводились не чаще раза в год и приурочивались к дивизионным или окружным сборам с вылетом на соответственно оборудованный полигон, где мишенями служили достаточно крупные объекты, изображавшие склады, укрытия и ангары. В повседневной подготовке наводить Х-23 учились в классах на тренажерах ТНР-23, имитировавших управление из кабины. Ракету изображала электронная метка на экране телевизора, подчинявшаяся движениям кнюппеля.

Считалось, что для выработки навыков достаточно 5-6 часов тренировок, но на деле требовалось много больше времени, как по вине несовершенства тренажера, слабо отражавшего реальный процесс, так и специфики самого управления Х-23. Кнюппель "Дельты" на ручке управления находился рядом с "ползунком" механизма триммерного эффекта, которым летчик пользовался в течение всего полета, "играя" почти рефлекторно для парирования усилий на ручке при изменении скоростей и режимов полета. Он же позволял управлять самолетом по тангажу, причем движение "ползунка" вверх переводило машину в пикирование, вниз – в кабрирование. Управление ракетой от кнюппеля было обратным по характеру, что сбивало летчика. По опыту 4-го ЦБП, требовалось 500-800 наведений на тренажере, чтобы освоить систему управления Х-23.

Пуски обычно выполняли с пологого пикирования с углом до 30° на скоростях 600-1000 км/ч и высоте полета до 5000м, что обеспечивало достаточно времени для наведения. Ориентиром для слежения за ракетой первые секунды служил работающий двигатель, а после его отсечки наведение велось по трассеру. Опытные летчики выполняли пуски и с горизонтального полета с малых высот в 50-200 м, однако при этом цель обнаруживалась на небольшом расстоянии и для атаки оставалось мало времени. Хотя "Дельта" в процессе наведения и допускала боевое маневрирование (пусть и ограниченное), на практике старались сохранять режим полета постоянным все время наведения, избегая выхода ракеты из поля зрения и узкого створа радиолуча. Пуск Х-23 и без того был сложным занятием, заставлявшим летчика сочетать управление ракетой с пилотированием и слежением за воздушной и наземной обстановкой (все же в бою действовать пришлось бы в зоне досягаемости вражеской ПВО). К 1984-1985 годам пуски Х-23 стали более частыми и в боевой подготовке являлись обычными упражнениями.

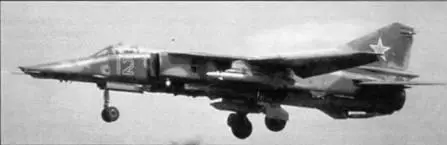

Взлет МиГ-27К с ракетой Х-23 и контейнером "Дельта"

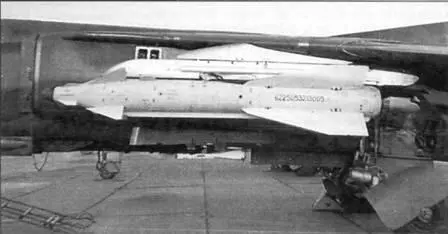

Ракета Х-29Л на АКУ-58

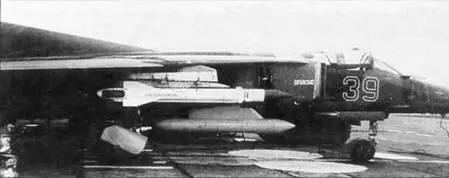

МиГ-27К 266-го апиб с ракетой Х-27ПС и с контейнером "Вьюга" на учебных сборах ИВА. Аэродром Домна, март 1984 года.

Причиной стал подходивший к концу срок их хранения на складах, и, чтобы не списывать ракеты впустую, их решили пустить в дело.

Освоение Х-25 и Х-29Л с лазерным наведением принесло свои особенности. Небольшая дальность пуска (7-8 км) оставляла летчику минимум времени: после включения подсветки на предельной дистанции мощность отраженного луча была мала, а захват – неустойчив. В немногие секунды до выхода на минимальную дальность требовалось добиться нормального захвата и движением кнюппеля совмещать прицельную марку с целью с помощью автоматики, продолжая удерживать электронный крест и луч подсветки на цели до самого попадания. Молодым летчикам времени хватало не всегда, и при срыве захвата они привозили ракеты обратно. "Изделию", по надежности, позволялось не больше трех полетов на подвеске, из-за чего после двух незапусков место в кабине занимал летчик поопытнее, гарантированно отправлявший ракету в цель.

Лазерные КАБ-500Л в обращении были проще – меньшая дальность и высота сброса делали захват более надежным. Наиболее эффективными были пуски и сбросы с подсветом цели наземным авианаводчиком, хорошо знавшим местность и подбиравшимся к объекту атаки для обеспечения работы авиации. Держа связь с летчиком, он в нужный момент включал подсветку, самолет выполнял пуск и тут же отворачивал – его сопровождение ракете не требовалось.

Процедура применения телевизионных Х-29Т и КАБ-500Кр на МиГ-27К и М отличалась использованием кабин- ного индикатора ИТ-23. У "Кайры" на экран выводилось изображение местности от видикона, фиксировался выделявшийся на фоне земли контрастный объект (или контрастные "маркеры" для КАБа) и к нему привязывалось прицельное перекрестие, которое задавало целеуказание ракете. Если после включения ГСН захват цели был устойчивым, можно было применять оружие. На "эмках" и "дэшках" летчик выполнял поиск цели визуально. После обнаружения цели и накладывания на нее подвижной марки прицела с помощью аппаратуры "Метка" выполнялось целеуказание "голове" ракеты, после чего изображение местности сканировалось ГСН и выдавалось на экран в кабине. Как и у "Кайры", после опознания и выделения объекта производился переход с широкого поля зрения на узкое, и "крестик" прицельной рамки удерживался на цели. После сброса бомба или ракета самостоятельно шла на цель, а самолет мог выйти из атаки.

Для тактического применения с выполнением захвата и всей процедуры, но без сброса дорогостоящего боеприпаса предназначались учебные бомбы КАБ-500Кр-У. Они допускали многоразовое использование (до 300 полетов, в то время как для КАБ их число ограничивалось 15) и позволяли регистрировать прохождение команд в ходе атаки. Однако их производство задерживалось, в частях их почти не видели, из-за чего приходилось довольствоваться тренажерными занятиями и нечастыми реальными бомбометаниями. Для контроля часто использовался видеомагнитофон, контейнер с которым подвешивался на центральный пилон. Видеозаписи использовались затем при оценке результативности атаки и для подготовки летчиков.
