Поскольку не все важнейшие цели противника имели значительные размеры хотя бы в одном направлении, на следующем этапе совершенствования управляемого оружия американцы разработали бомбы VB-3 (453 кг) и VB-4 (907 кг) типа RAZON (Range and AZimuth) с коррекцией полета как по дальности, так и по направлению. Для придания должной маневренности бомбу снабдили восьмигранным замкнутым крылом. Такую же форму имело и оперение бомбы, на четырех из восьми плоскостей которого размещались аэродинамические рули. Однако разработка этого оружия не была завершена до конца второй мировой войны.

Позднее были созданы аналогично скомпонованные бомбы с самонаведением на светоконтрастные цели (VB-5), с тепловой головкой самонаведения (VB-6) и с телевизионным наведением (VB-7 и VB-8).

В дальнейшем крыло восьмигранной формы заменили более изящным кольцевым, поворачивающимся вместе с пилоном его крепления в двух плоскостях – вокруг продольной оси пилона и вперед-назад, вдоль оси бомбы. Эти бомбы семейства ROCK EYE комплектовались радиолокационной (VB-9) и инфракрасной (VB-11) головками самонаведения, телевизионной (VB-11) и простой радиокомандной (VB-12) системами наведения.

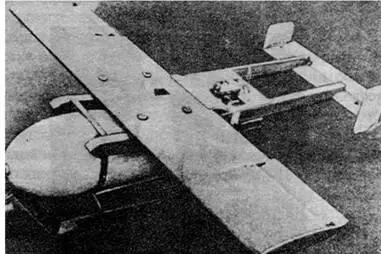

Американская планирующая бомба GB-1

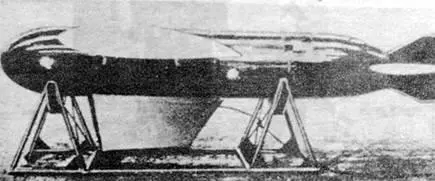

Усовершенствованная бомба GB-4

По аналогичной схеме была выполнена и особо мощная бомба TARZON массой 5,4 т при длине 6,4 м, которая, как и другие управляемые бомбы, достаточно широко и эффективно применялась в Корее.

Успешное применение этого оружия американцами против северокорейских объектов послужило причиной активизации аналогичных работ и в Советском Союзе. Для начала в 1950 г. решили провести испытание трофейных «Фрицев». К этой работе привлекли КБ-2 Министерства сельскохозяйственного машиностроения, уже имевшее опыт использования немецкой радиокомандной системы наведения «Кель-Страсбург» как при испытаниях в 1948 г. трофейных крылатых ракет Hs-293A, так и при последующих летных экспериментах с авиационными противокорабельными ракетами «Щука» собственной разработки, еще не получившими к тому времени отечественную аппаратуру радиоуправления.

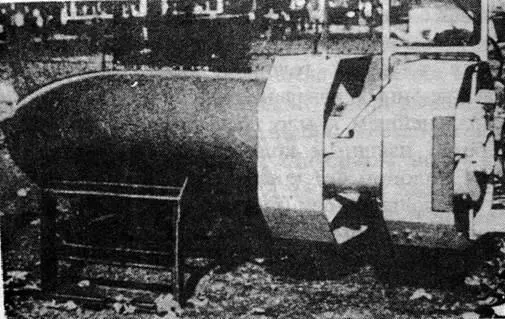

Корректируемая авиабомба VB-3

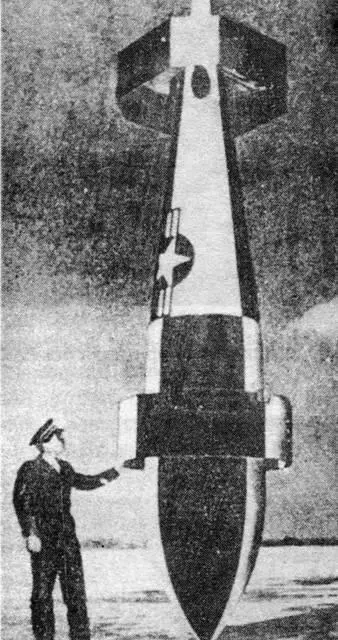

VB-13 – управляемая авиабомба с кольцевым крылом

Однако в начале 50-х годов простое воспроизведете немецкой управляемой бомбы десятилетней давности представлялось нецелесообразным. Использование трофейной радиолинии, попавшей в руки как советских, так и американских специалистов, не обеспечивало достаточной устойчивости оружия к различным средствам радиоэлектронной борьбы. Возросшие скорости полета самолетов-носителей требовали соответствующих аэродинамических форм подвесного самолетного вооружения. Поэтому уже в 1950 г. Минсельхоз- маш обратился в правительство с предложением об организации разработки трех типов управляемых бомб – бронебойной УБ-1600Б и фугасных УБ-2000 и УБ-6000 (цифры в наименовании бомбы соответствовали массе в килограммах). Предусматривалось, что разработку управляемых бомб возглавит Александр Давидович Надирадзе. Еще в предвоенные годы Надирадзе успел вписать свое имя в историю отечественной авиации созданием первого шасси на воздушной подушке, а в дальнейшем перешел к работам в области ракетостроения. В начале 50-х годов под его руководством в КБ-2 велась разработка неуправляемой зенитной ракеты «Стриж». В качестве заместителей главного конструктора по управляемым бомбам предлагались В. И. Борисенко, В. И. Гоголев, В. И. Макаров и Ф. Ф. Рыженков.

В результате рассмотрения этих предложений было принято правительственное Постановление от 15 октября 1951 г. № 3969-1815, предусматривавшее проведение опытно-конструкторских работ по двум типам управляемых авиабомб в фугасном снаряжении – УБ-2000Ф «Чайка» и УБ-5000Ф «Кондор» массой, как легко догадаться, соответственно 2 и 5 т. Кроме того, этим Постановлением предусматривались проработки по бронебойной бомбе УБ-2000Б, которые в дальнейшем были прекращены после выхода 27 ноября 1953 г. Постановления № 2856-1213, уточняющего задачи и сроки разработки управляемых авиабомб. По-видимому, отказ от разработки бронебойной авиабомбы был связан с наметившимся оснащением кораблей потенциального противника принципиально новыми высокоэффективными средствами ПВО. В условиях противодействия корабельных зенитных ракетных комплексов затруднился выход самолета на рубеж бомбометания на средних и больших высотах. Более эффективным противокорабельным оружием представлялись уже разработанные к тому времени первые советские авиационные противокорабельные ракеты КС («Комета»).

Постановление от 27 ноября 1953 г. также уточнило состав разработчиков управляемых бомб. Вместо НИИ-885, скомпрометированного провалом работ по радиоэлектронному оборудованию для «Щуки», в качестве разработчика радиокомандной аппаратуры для управляемых бомб был привлечен НИИ-648.

В качестве основного носителя для «Чайки» рассматривался Ил-28, для «Кондора» – Ту-16, а на первых порах – Ту-4.

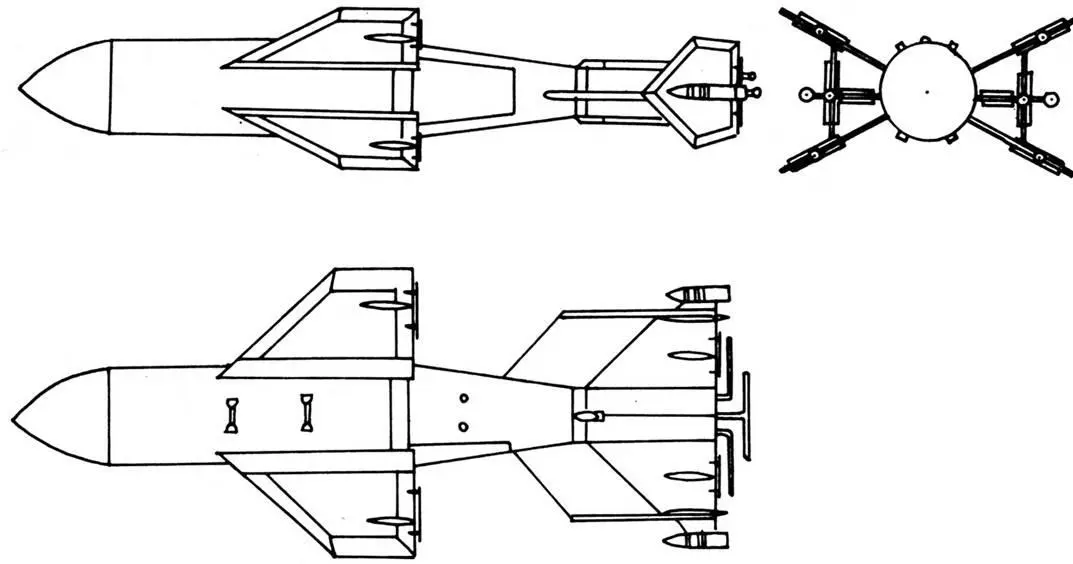

Советская управляемая бомба «Чайка»

Технический облик управляемых бомб в основном определился в ходе предварительных проработок еще до принятия первого Постановления.

Конструктивно первая советская управляемая бомба унаследовала от «Фрица» только Х-образное исполнение крыльев и использование интерцепторов для управления полетом. Принятое расположение крыльев было вполне естественным для размещаемого на внешней подвеске летательного аппарата с примерно одинаковым уровнем потребного маневра как в горизонтальной, так и в вертикальной плоскости, что обусловило его применение на большинстве управляемых авиационных ракет. В отличие от «Фрица», советская бомба оснащалась треугольными крыльями с большой стреловидностью по передней кромке, что снижало потери дальности и скорости полета носителя с подвешенной управляемой бомбой. Крылья были выполнены из дюралюминиевых плит и крепились на болтах к кронштейнам на корпусе боевой части – в отличие от неудобных в эксплуатации приваренных к корпусу крыльев немецкой бомбы. Установленные на задних кромках крыльев интерцепторы управления по крену работали в режиме «да – нет».
