Постановление от 1 декабря 1955 г. предусматривало также разработку усовершенствованного варианта УБ-2Ф – «Чайки-2», оснащенной тепловой головкой самонаведения. Тем самым предлагалось в какой-то мере скомпенсировать неудачное завершение проводившихся под руководством А. В. Свечаринова работ по самонаводящейся бомбе «Краб», заданных КБ-2 Минсельхозмаша Постановлением от 14 апреля 1948 г. № 1175-440.

Основное конструктивное отличие «Чайки-2» от прототипа состояло в размещении впереди боевой части довольно громоздкой тепловой головки самонаведения 0-1-54. Чувствительность этой головки была довольно низкой, соответствующей применению только по таким мощным источникам теплового излучения, как металлургические заводы, коксохимические предприятия, тепловые электростанции и корабли. После сброса с самолета бомба сперва осуществляла автономный полет с переходом к планированию в направлении цели, а затем после захвата цели ГСН – самонаведение.

При установке головки самонаведения отказались от применения командной радиолинии, так что масса бомбы увеличивалась всего на 50 кг, а ее длина – на 220 мм.

Были также выполнены проектные проработки по «Чайке-3» – варианту бомбы с пассивной радиолокационной головкой самонаведения ПРГ-10В, предназначенному для поражения радиолокаторов и станций постановки активных помех противника.

Работы по «Чайке» шли с опережением работ над «Кондором», который по основным конструктивным и схемным решениям представлял собой увеличенный вариант УБ-2000Ф. Предполагалось, что основные проблемные вопросы будут решены при отработке более легкой во всех отношениях «Чайки». Масштабный фактор, определяющий, в частности, более высокую скорость полета тяжелого «Кондора», постарались учесть упрочнением конструкции. В частности, первоначально основным, помимо размеров, внешним отличием «Кондора» стали косорасположенные расчалки, подкрепляющие оперение. Кроме того, «Кондор» отличался от «Чайки» чисто конической формой хвостового отсека, не имевшего цилиндрической части. На крыльях и хвостовом оперении установили удвоенное число интерцепторов.

Летные испытания «Кондора» начались в сентябре 1954 г. сбросом двух экспериментальных бомб с Ту-4.

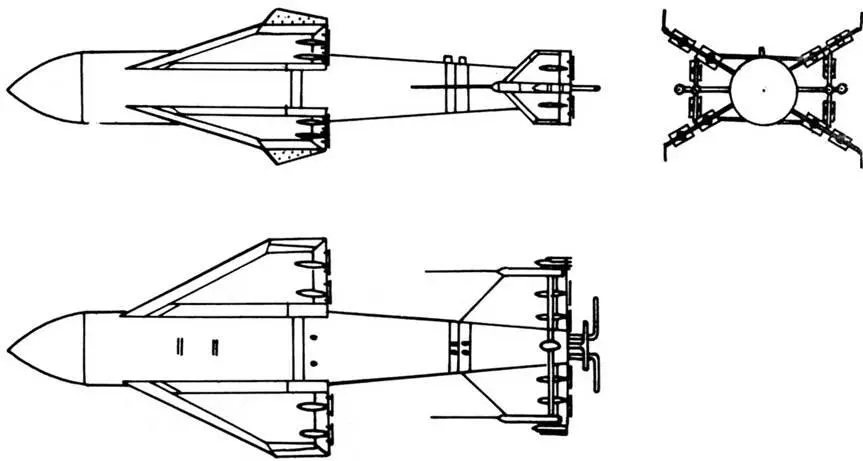

Управляемая бомба «Кондор»

Испытания, и ходе которых скорость бомб достигала значения, соответствующего числу М = 0,9, прошли удовлетворительно. На бомбах заводской партии для снижения стоимости перешли от традиционной для авиации клепаной конструкции крыла с обшивкой и силовым набором к монолитным крыльям, выполненным из дюралевых пластин.

В 1955 г. на полигон направили 18 бомб визуального наведения заводской партии и два макета для облетов на Ту-16, которые были выполнены в начале следующего года.

Начатые в марте 1956 г. сбросы бомб с Ту-16 преподнесли малоприятные сюрпризы. За счет увеличения высоты полета носителя до И км и скорости до 800 км/ч более тяжелый, чем «Чайка», «Кондор», падая, разгонялся до сверхзвуковых скоростей (порядка М=1,1). При отработке управляющей команды по каналу управления по курсу бомба теряла поперечную устойчивость и начинала вращаться. После этого на всех последующих бомбах увеличили интерцепторы управления по крену. При втором сбросе выяснилось, что изменившееся распределение аэродинамических сил определяло излишнюю статическую устойчивость по каналу тангажа, затруднявшую наведение на цель при одновременной отработке команд управления по курсу. Для улучшения управляемости по каналу тангажа угол поперечного V увеличили с 24 до 31 е . Однако проведенный в июне сброс бомбы показал недостаточную устойчивость по курсу с самопроизвольным выходом на большие углы скольжения. После установки на законцовках крыльев небольших аэродинамических поверхностей – «ластов» и сдвига центровки с 28 до 30% хорды крыла удалось достигнуть удовлетворительных динамических параметров бомбы во всем диапазоне скоростей, что было подтверждено четырьмя баллистическими сбросами.

Практически с самого начала разработка «Кондора» велась применительно к двум вариантам – с визуальным радиокомандным наведением по типу «Чайки» и с телевизионным наведением. Для испытаний второго варианта еще в 1954 г. один Ту-4 был оборудован приемной телевизионной аппаратурой. Предусматривалось, что, наблюдая на экране передаваемое с борта бомбы изображение цели на местности, оператор будет при помощи кнюпеля выдавать управляющие команды для передачи на органы управления «Кондора». Помимо улучшения точности наведения и уменьшения зависимости от метеоусловий, применение телевизионной аппаратуры повышало живучесть самолета-носителя, исключая необходимость его прохода непосредственно над целью.

В августе 1955 г. первые пять «Кондоров» с телевизионной аппаратурой были доставлены на полигон. До конца года три из них удалось испытать с положительными результатами. Однако к этому времени было принято решение проводить дальнейшие работы по телевизионной аппаратуре применительно к вновь разрабатываемой пятитонной управляемой бомбе внутренней подвески УБВ-5, заданной Постановлением № 1311-747 от 19 июля 1955 г. Боеприпас предусматривалось оснастить как фугасной, так и бронебойной боевыми частями.

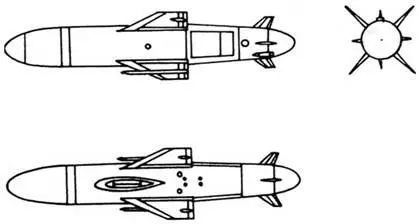

Управляемая бомба УБВ-5

Переход к созданию новой бомбы определялся прогрессом авиации тех лет – начиналась эпоха сверхзвуковой авиации. При размещении довольно громоздких «Чаек» и «Кондоров» на единственно возможной для них внешней подвеске существенно увеличивалось аэродинамическое сопротивление, ухудшались показатели скорости и дальности самолета-носителя.

С учетом жестких габаритных ограничений и расширенного диапазона скоростей и высот боевого применения внешний облик управляемой бомбы изменился по сравнению с предшествующими образцами – уменьшенные консоли крыльев располагались симметрично под углом 45* к вертикальной плоскости, а крестообразное пластинчатое оперение сменило ассоциирующееся с бомбовозами второй мировой войны двух- килевое оперение «Чайки» и «Кондора». Отклонение цельноповоротных килей и стабилизаторов обеспечивало управление по всем каналам тангажа и рыскания, а стабилизация по крену поддерживалась установленными на каждой консоли крыльев элеронами.

Общая компоновочная схема определилась не сразу. Габаритные ограничения, связанные с требованием по внутреннему размещению бомбы на носителе, затрудняли достижение высокого аэродинамического качества. На предварительной стадии проработок наряду с заданной внутренней подвеской в инициативном порядке прорабатывался вариант бомбы для полуутопленного размещения в бомбоотсеке. В этом варианте бомба оснащалась довольно развитым основным треугольным крылом, расположенным в горизонтальной плоскости, и четырьмя меньшими по размерам консолями, установленными Х-образно под углом 60º к основному крылу. Этот вариант обеспечивал больший участок планирования, но был отвергнут заказчиком, настоявшим на внутреннем размещении бомбы на носителе. Прорабатывался (но несколько опрометчиво был признан слишком сложным для одноразового летательного аппарата) вариант со складывающимися консолями крыла, раскрывающимися после сброса с носителя.
