Также изготовленное из дюралевых плит хвостовое оперение «Чайки» было выполнено по двухкилевой схеме и выгодно отличалось от немецкого аналога в части удобства размещения под фюзеляжем самолета. По два интерцептора по каналам курса и тангажа работали в колебательном режиме, поочередно отклоняясь в противоположные стороны с частотой 5 Гц – той же, что и в немецкой системе «Кель-Страсбург».

На обеих законцовках стабилизатора размещались трассеры красного огня яркостью по 500 000 свечей с продолжительностью работы не менее 83 с.

Корпус бомбы состоял из боевой части и хвостового отсека с аппаратурой управления и стабилизации.

Стальной корпус боевой части включал соединенные сваркой литую головную часть оживальной формы, основную цилиндрическую часть и коническое дно с закрываемым крышкой люком для заливки тротила. На цилиндрической части корпуса крепились два запальных стакана под взрыватели АВ-139, две бобышки подвески к носителю и по одному кронштейну для крепления каждого крыла.

Хвостовой отсек состоял из сварного тонкостенного конуса и концевой части из двух литых полуцилиндров. В хвостовом отсеке размещались приемник одного из трех частотных диапазонов (К-4, К-6 или К-7) и усилитель-дешифратор К-21 аппаратуры командного радиоуправления КРУ-УБ, а также блок управления БУ-2.

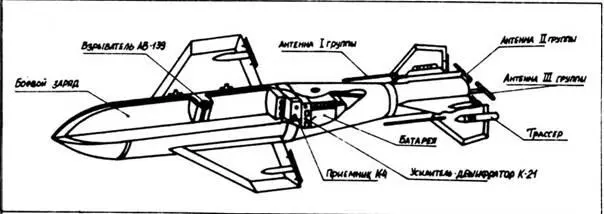

Схема управляемой бомбы «Чайка»

В блок БУ-2 входили разработанный ОКБ-122 автопилот АП-59 с гиродатчиком крена ДК-8Ф, батарея 14СБ- 40У, вторичные источники электропитания ПАГ-1Ф и УС-80Ф, коммутационный блок БР-2.

Размещаемая на носителе аппаратура КРУ-УБ использовала передатчик непрерывного излучения с вре- мяимпульсной модуляцией. Для управления конкретной «Чайкой» задействовалась только одна длина волны из 600 располагаемых, а еще на двух частотах передача велась только для дезинформации средств радиоэлектронной борьбы противника. На самолете устанавливались три передатчика – К-14, К-16 и К-17 для работы в двух метровых (I и И) и дециметровой (III) группах диапазонов волн. Сигнал на передатчики поступал через шифратор К-13 с командодатчика К-26, присоединенного к специальному оптическому прицелу ОПБ-2УП, разработанному ЦКБ-589 МАП.

В качестве основного метода наведения был принят простейший так называемый трехточечный способ, при котором штурман самолета-носителя отклонением ручки (кнюпеля) на блоке командодатчика стремился удержать «Чайку» на линии «самолет-цель», огни трассеров должны были наблюдаться на фоне цели в окуляре прицела.

Характер движения «Чайки» с ее развитыми аэродинамическими поверхностями мог существенно отличаться от близкой к параболе траектории падения обычной авиабомбы. При отсутствии команд наведения при полете с задействованным автопилотом она просто планировала бы по наклонной прямой, удерживаясь ниже линии «самолет-цель». Поэтому началу наведения по методу «трех точек» предшествовал участок программного выведения «Чайки» на линию «самолет-цель». На этом участке штурман при помощи кнюпеля старался совместить наблюдаемые огни трассеров «Чайки» с подвижным индексом, перемещаемым по заранее выработанной временной программе в поле зрения прицела ОПБ-2УП. Поскольку скорость «Чайки» была заведомо меньше, чем у самолета, наведение по методу «трех точек» можно было осуществить только после пролета носителя над целью, когда управляемая бомба, выполнив программный разворот на пикирование, оказывалась в задней полусфере самолета.

В результате траектория движения бомбы приобретала характер довольно изящной фигуры почти самолетного пилотажа. При полете носителя на высоте 7 км она сбрасывалась на удалении 2,6 км от цели, пролетала вперед более 4 км, а затем возвращалась к цели, поражая ее к тому моменту, когда самолет уже уходил на 5 км от объекта бомбометания. При этом наклонная дальность от самолета до цели увеличивалась до 9 км – успешность бомбометания явно зависела от должной прозрачности атмосферы. Кроме чувствительности к метеоусловиям, эта схема боевого применения несла в себе и другой органический недостаток – для завершения наведения и поражения цели самолет должен был как по ниточке пройти по прямой всю зону огня непосредственно прикрывающей цель зенитной артиллерии, в то время как взаимозависимость носителя и обычной бомбы прерывалась в момент раскрытия замков бомбодержателей.

В 1953 г. в Государственном союзном научно- исследовательском институте № 642 (ГСНИИ-642) – так с 15 декабря 1951 г. стало именоваться КБ-2 после объединения с расположенным на той же территории заводом № 67 – была изготовлена экспериментальная партия из 13 бомб, успешно прошедшая наземные и летные испытания. Разработанная смежными организациями аппаратура прошла отработку на вибростендах и в термобарокамерах. Для испытаний на полигоне Владимировка подготовили два носителя – Ту-4 и Ил-28. К маю следующего года не без трудностей завершили летные испытания бомб экспериментальной партии – при сбросе восьми боеприпасов из 13, прошедших стендовые испытания, автопилот не обеспечил управление по поперечному каналу. Пришлось приостанавливать испытания и дорабатывать аппаратуру, но в целом эксперименты подтвердили возможность применения бомб с высот 5-9 км на скоростях 500-700 км/ч. Летные испытания заводской партии проводились в два этапа. Сперва провели пять баллистических сбросов для подтверждения аэродинамических и баллистических характеристик, выявив при этом вредное влияние на боковую устойчивость антенн I группы канала радиоуправления, первоначально размещенных на задней кромке крыла. Разработчики радиоаппаратуры согласились на перенос антенн на переднюю кромку шайб двухкилевого оперения.

Испытания второго этапа с подтверждением заявленной точности проводились с ноября 1954 г. по февраль 1955 г. сбросом 15 бомб с доработанного Ил-28. Они прошли вполне успешно, так же как и продолжавшиеся месяц государственные испытания, в ходе которых с 20 июля было сброшено 20 бомб заводской партии.

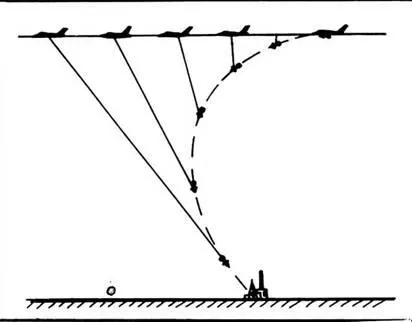

Траектория полета управляемой бомбы «Чайка»

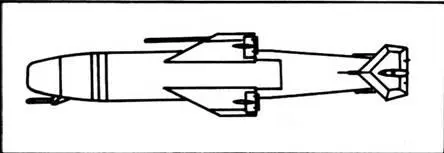

Управляемая бомба «Чайка-2»

Постановлением от 1 декабря 1955 г. № 2000-1070 первая советская управляемая бомба УБ-2000Ф была принята на вооружение под шифром УБ-2Ф (4А-22). Самолеты Ту-16 могли нести по две УБ-2Ф на подкрылье вой подвеске, а Ил-28 – одну под фюзеляжем. В 1956 г. предусматривался выпуск установочной партии в 120 управляемых бомб и переоборудование 12 Ил-28 в носители этого управляемого вооружения. По оценкам специалистов полигона, для поражения цели размером 30 х 70 м требовалось применение двух-трех «Чаек», заменявших 168 неуправляемых ФАБ-1500.
