Швейцарской фирмой Эрликон- Контравес производится 35-мм шрапнельный снаряд АНЕ,iD {Advanced Hit Efficiency and Destruction) для автоматических зенитных пушек, снабженных системой управления огнем (СУО), обеспечивающей подрыв снарядов на оптимальном расстоянии от цели (наземные буксируемые двуствольные системы «Скайгард» GDF- 005, «Скайшилд 35», корабельные одноствольные установки «Скайшилд» и «Миллениум 35/100»). Снаряд снабжен высокоточным электронным дистанционным взрывателем, расположенным в донной части снаряда, а установка имеет в своем составе дальномер, баллистический вычислитель и надульный канал ввода временной установки. На дульном срезе орудия расположены три соленоидных кольца. С помощью первых двух колец, расположенных по ходу снаряда, производится замер скорости снаряда в данном выстреле. Измеренная величина совместно с дальностью до цели, измеренной дальномером, вводится в баллистический вычислитель, рассчитывающий полетное время, значение которого вводится в дистанционный взрыватель через кольцо с шагом установки 0,002 с.

Масса снаряда составляет 750 г, начальная скорость 1050 м/с, дульная энергия 413 кДж. Снаряд содержит 152 цилиндрических ГПЭ из вольфрамового сплава массой 3,3г (суммарная масса ГПЭ 500 г, относительная масса ГПЭ 0,67). Выброс ГПЭ происходите разрушением снарядного корпуса. Относительная масса снаряда С ч (масса в кг, отнесенная к кубу калибра в дм) составляет 17,5 кг/дм , т. е. на 10 % превышает соответствующую величину для обычных осколочно-фугасных снарядов.

Снаряд предназначен для поражения самолетов и управляемых ракет на дальности до 5 км.

С методической точки зрения многоэлементный снаряд, снаряд AHEAD, боевые части НАР, заряд которых (пороховой или бризантный) не сообщает дополнительной осевой скорости, а выполняет по существу только функцию разделения, целесообразно выделить в отдельный класс так называемых кинетических пучковых снарядов (КПС), а термин «шрапнель» сохранить только за классическим шрапнельным снарядом, имеющим корпус с донным вышибным зарядом, обеспечивающим заметную дополнительную скорость ГПЭ. Примером конструкции КПС бескорпусного типа является снаряд с набором колец заданного дробления, запатентованный фирмой «Эрликон». Этот набор надет на полый стержень корпуса и поджат головным колпаком. Во внутренней полости стержня размещается небольшой заряд ВВ, рассчитанный таким образом, что он обеспечивает разрушение колец на осколки без сообщения им заметной радиальной скорости. В результате формируется узкий пучок осколков заданного дробления.

Основными недостатками пороховых шрапнелей являются следующие:

– отсутствует заряд бризантного ВВ и, как следствие, невозможно поражение укрытых целей;

– тяжелый стальной корпус (стакан) шрапнели выполняет по существу транспортировочную и ствольную функции и не используется непосредственно для поражения.

В связи с этим в последние годы началась интенсивная разработка так называемых осколочно-пучковых снарядов. Под ними понимают снаряд, снаряженный бризантным ВВ, с расположенным в передней части блоком ГПЭ, создающих осевой поток («пучок»). Являясь по виду главного поля аналогом пороховой шрапнели, снаряд выгодно отличается от нее наличием фугасного действия и продуктивным использованием металла корпуса для образования кругового осколочного поля.

(Продолжение следует)

Александр ШИРОКОРАД

Продолжение Начало см. «ТиВ» № 3/99

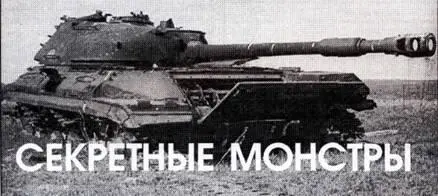

Технический проект ИС 8 (об.730) был разработан в апреле 1949 г. в КБ ЧКЗ. Вес нового танка не превышал 50 тонн.

Специально для танка ИС-8 была проведена модернизация штатной 122 мм танковой пушки Д-25Т, осуществленная в ОКБ-9. Баллистика и боекомплект пушки, естественно, остались без изменений. Новая пушка получила электромеханический цепной механизм досылания, работавший в два хода – сначала снаряд, потом гильза. Был изменен подъемный механизм и введен танковый автоматический электропривод наведения (ТАЭН 1). ТАЭН 1 с помощью электромашинных усилителей обеспечивал плавное наведение пушки в двух плоскостях. Теперь наведение пушки мог производить как наводчик, так и командир танка. Боекомплект пушки – 30 выстрелов. Новая пушка получила индекс Д-25ТА. Завод №9 изготовил два опытных образца Д- 25ТА и в декабре 1949 г. они были отправлены на ЧКЗ для монтажа в танк.

В марте 1950 г. ЧКЗ провел межведомственные заводские испытания танка ИС-8 (об.730) с пушками Д- 25ТА. По результатам испытаний танк и пушка были доработаны, и в 1950 году была изготовлена малая серия для войсковых испытаний – 10 танков ИС-8 с пушкой Д 25ТА.

В 1953 году ИС-8[ 1*] прошел войсковые испытания, и 28 ноября 1953 г. был принят на вооружение под индексом Т-10. Серийное производство его велось на ЛКЗ и ЧКЗ. Статистических данных о производстве танков Т-10 нет, но об этом мы можем достаточно точно судить по производству пушек Д- 25ТА, которые устанавливались только на танки Т-10. Эти пушки изготавливались заводом №221 («Баррикады»), В 1952 году было сдано 15 шт., в 1953 году – 0, в 1954 году – 35, в 1955 году – 110, в 1956 году – 100, из которых было несколько пушек Д 25ТС. В 1957 году пушки Д 25ТА не производились.

Корпус танка Т-10 сварной, его передняя часть была выполнена по типу «щучий нос». Каждый борт корпуса состоял из сваренных между собой верхнего наклонного листа и нижнего гнут ого листа, имеющего наклонную и вертикальную части. Днище корпуса штампованное корытообразной формы. Такая форма, а также кронштейны балансиров вварены в днище, увеличивая жесткость днища. Крыша корпуса съемная, что давало возможность сравнительно легко заменять агрегаты силовой установки и силовой передачи.

Башня танка Т-10 литая обтекаемой формы. Толщина брони башни 155 мм, угол наклона брони 41°-50". Таким образом, приведенная[ 2*] толщина брони достигала 242 мм. Передняя часть крыши башни была отлита заодно с корпусом башни, а задняя изготовлена из отдельного броневого листа и вварена в крышу. Толщина у крыши 40 мм.

1 * Вообще наименование танка постоянно меняюсь: ИС-8, ИС-9 и последний ИС-10. Мы же для простоты именуем его везде ИС-8.

2 * Путь в броне горизонтально летящего снаряда.

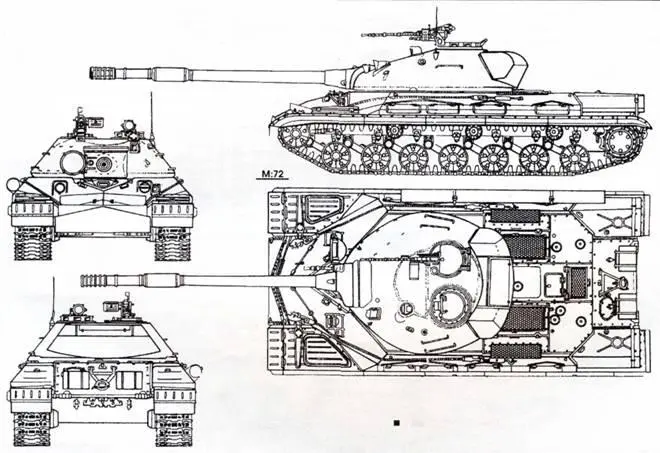

Тяжелый танк Т-10М

Примечание. * – угол к нормали 0°/60°.
