Ствол пушки состоял из трубы, скрепленной кожухом, казенника, муфты, дульного тормоза и эжекционного устройства. Затвор горизонтальный клиновой с полуавтоматикой механического (копирного) типа. При выстреле цилиндры противооткатных устройств откатывались вместе со стволом. Длина отката нормальная 490 520 мм, предельная 560 мм. Боекомплект 30 выстрелов. Подъемный механизм секторного типа. Прицел пушки перископный со стабилизированным в двух плоскостях полем зрения Т2С 29- 14 и ночной прицел ТПН-1, кроме того, имелся и боковой уровень для стрельбы с закрытых позиций.

Пулеметное вооружение Т-10М состояло из двух 14,5-мм пулеметов КПВТ, один из которых был спарен с пушкой, а другой, зенитный, установлен на башне танка.

В танке Т-10М был установлен двигатель В12-6, в который по сравнению с В12-5 были внесены некоторые изменения в конструкцию картера, коленчатого вала и т.д. Мощность В12-6 составляла 750 л.с. при 2100 об./мин.

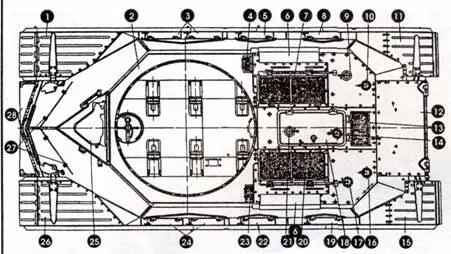

Корпус Т-10 (вид сверху)

1 и 26 – передние части крыльев; 2 – подбашенный лист крыши; 3 и 24 – передние ящики ЗИП (бункеры); 4 и 23 •- окна впуска в двигатель воздуха летом; 5 и 22-средние ящики ЗИП (бункеры); 6 – выпускные окна эжекторов; 7 и 20 – сетки окон над радиаторами; 8 и 19 – задние ящики ЗИП (бункеры); 9 и 17 – пробки заправочных отверстий над топливными баками; 10 и 16 – пробки отверстий для доступа к регулировочным гайкам тормозных лент; 11 и 15 – задние части крыльев; 12 – задний откидной лист; 13 -окно впуска воздуха в двигатель зимой; 14 – пробка заправочного отверстия над масляным баком; 18 – крышка люка над двигателем; 21 – пробка заправочного отверстия системы охлаждения; 25 – крышка люка механика-водителя; 27 – вертикальные щитки; 28 – передние отражатели

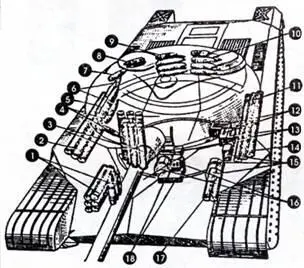

Размещение боекомплекта в танке Т-10

1 – шестиместная укладка гильз с тремя одиночными укладками снарядов; 2 и 5 – трехместные укладки гильз в нише корпуса; 3 – десятимесгная укладка гильз на вращающемся полу; 4 – одиночные укладки снарядов на погоне башни; 6 – одиночные лотковые укладки снарядов; 7 и 8 – одиночные укладки снарядов; 9 и 10 – восьмиместные укладки снарядов в нише башни; 11 и 14 – трехместные укладки гильз в нише корпуса; 12 и 18 – укладка цинковых банок с патронами; 13 – коробки с лентами для зенитного пулемета; 15 и 16 – коробки с лентами для спаренного пулемета; 17-двухместная укладка гильз

Установка зенитного пулемета ДШК на танке Т-10

Интересно, что в 1957 году одним приказом на вооружение был принят усовершенствованный танк Т 10М, выпускавшийся в Ленинграде (об.272) и Челябинске (об.734). Танки Челябинского завода отличались конструктивными изменениями в приводах управления трансмиссией, бортовых редукторах, системе питания топливом. Такое положение не соответствовало требованиям стандартизации и унификации вооружения и военной техники, однако танки с этими конструктивными отличиями находились в серийном производстве почти 5 лег, и только в 1962 году был организован выпуск танков Т-10М на основе об.272.

Танки Т-10М имели ряд модификаций. Так, в ) 958 году ЛКЗ был создан опытный образец танка Т-10М с системой ОПВТ (оборудование подводного вождения танка), позволявшей преодолевать по дну преграды глубиной до 5 м. В начале 60-х годов началось оснащение ОПВТ серийных танков Т- 10М. В 1959 году ЛКЗ изготовил опытный танк Т-10М с радиолокационным дальномером (в серию он не пошел). В 1957 году на ЛКЗ был изготовлен опыт

ный образец командирского танка Т- 10МК, отличавшийся, главным образом, системой связи. Наконец, в 1957 году на базе узлов и агрега тов танка Т- 10 в ЛКЗ был создан опытный образец тяжелою танка обр.266. По вооружению этот танк существенно уступал Т- 10М и в серию не пошел.

В 40-е и 50 с годы наша 122 мм пушка Д-25 без проблем пробивала бронебойными калиберными снарядами броню любых танков вермахта, а позже и НАТО. Однако в 1959 году в США пошел в серию танк М60, а в 1963 году в Англии «Чифтен». Положение изменилось. Калиберные бронебойные снаряды пушек Д-25 не пробивали лобовую верхнюю и лобовую башенную броню М60 и «Чифтена», а пушка М62-Т2 – лобовую верхнюю броню этих танков.

С другой стороны, 105-мм пушка М68 танка М60 и 120-мм пушка танка «Чифтен» на всех реальных дистанциях пробивали броню в любых местах танков ИС-2, ИС-3, ИС-4, Т-10 и Т- 10М.

Понятно, что такая ситуация привела советское военное руководство на грань паники. Уже в 1961 году по плану, утвержденному Министерством обороны и ГКОТ[ 3*], были начаты работы по созданию подкалиберных и невращающихся кумулятивных снарядов к пушкам Д-25 и М 62Т2С[ 4*]. Такие снаряды прошли полигонные испытания в 1963-1964 гг. Во второй половине 60-х годов в боекомплект танковых пушек Д-25Т и М-62Т2С вошли подкалиберные и кумулятивные снаряды. Так, для М 62Т2С выстрел с кумулятивным невращающимся снарядом был принят на вооружение приказом МО от 30 ноября 1964 г. Новый снаряд 122-мм пушек на реальных дистанциях стал пробивать броню всех западных танков. Кстати, вскоре и осколочно фугасный снаряд ОФ 472 к М-62Т2С стали комплектовать гильзами со сгорающим корпусом и стальным поддоном.

Кроме того, были предприняты попытки установки противотанковых управляемых снарядов (ПТУР) на тяжелые танки.

3 * Государственный комитет по оборонной технике.

4 * То же самое происходило и со 100-мм пушкой Д-10Т. которой вооружались наши средние танки, но это уже за рамками нашей статьи.

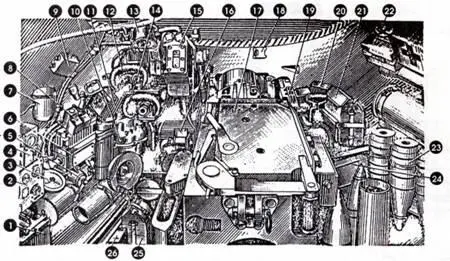

Боевое отделение Т-10М

1 – блох питания ночного прицепа ТПН-1; 2 – радиостанция; 3 – азимутальный указатель; 4 – щиток электрооборудования башни; 5 – стопор башни; 6 – распределительная коробка К-1; 7 – ввод антенны; 8 – коробка компенсатора; 9 – пульт светового курсоуказателя; 10 – механизм поворота башни; 11 -электроблок прицела Т2С-29; 12 – ночной прицелТПН-1; 13 – аппарат ТПУ; 14 – прицел Т2С-29; 15 – пополнительный бачок; 16 – подъемный механизм пушки; 17 – пушка М62-Т2; 18 – ограничитель снижения пушки; 19 – спаренный пулемет КПВТ; 20 – преобразователь частоты Т-200Ц; 21 – магазин спаренного пулемета: 22 – ящик с ЗИП прицела Т2С-29; 23 – снарядная каретка; 24 – семиместная гильзовая укладка; 25 – магазин спаренного пулемета; 26 – ящик с прибором ТПБ-51

Выстрел с бронебойно- трассирующим тупоголовым снарядом БР-472 (с бронебойным и баллистическим наконечником)
