Учитывая резкое увеличение плотности войск Красной Армии в наступательных операциях завершающего периода войны (до 60-70 танков и САУ и 200-250 орудий и минометов на I км фронта), пилоты штурмовой авиации люфтваффе в типовых условиях боев при отражении атаки советских войск при самом лучшем раскладе могли уничтожить не более 0,5-0,6% целей на поле боя. Очевидно, что такая эффективность действий немецких штурмовиков совершенно не обеспечивала устойчивость обороны войск вермахта. Красная Армия вышла на оперативный простор, и теперь "положительная обратная связь" работала на красноармейцев в полную силу – солдаты вермахта несли потери значительно большие, чем советские войска, а немецкому командованию не удавалось парировать удары своего противника…

Отметим, что на снижение эффективности непосредственной авиационной поддержки войск вермахта сильно повлияло завоевание ВВС Красной Армии с лета 1943 г. стратегического господства в воздухе, в результате чего штурмовики люфтваффе утратили всякую инициативу действий в воздухе над полем боя.

Таким образом, весь ход боевых действий на восточном фронте показывает, что люфтваффе ни к началу войны, ни в течение войны не имели не только хорошего противотанкового самолета, но и приличной штурмовой машины для действий на поле боя. Немецкая концепция построения боевых сил авиации непосредственной поддержки войск в условиях затяжной войны "по науке" оказалась не состоятельной…

(Окончание следует )

60-летию ОКБ им. А.И.Микояна посвящается

Евгений Арсеньев

И-302 (ФП)

(Окончание. Начало в AиK №№ 4,7-12/2000. 1-4.10-12/2001. 1,2,7/2002).

И-302 (ФП)

МиГ-9 с новым размещением пушки Н-37 Как уже отмечалось ранее, одной из главных проблем истребителя МиГ-9 была остановка двигателей РД-20 при стрельбе из 37-мм пушки на высотах более 7000 м. Для ее решения на самолете МиГ-9 №106004 было испытано несколько вариантов глушителей для пушки Н-37. Однако каких-либо положительных результатов получено не было. Кроме машины №106004 к отработке вооружения был привлечен МиГ-9 №102002, на котором проходили испытания воздушные тормозные щитки А отличие от МиГ-9 №106004 для предотвращения влияния воздушной стрельбы на работу двигателей РД-20 на машине №102002 было изменено расположение 37-мм пушки, пороховые газы которой наиболее неблаготворно воздействовали на силовую установку. На самолете, который получил заводское обозначение И-302 и шифр "ФП", пушку Н-37 перенесли из центральной перегородки воздухозаборника на левый борт фюзеляжа. Расположение пушек НС-23 осталось без изменения, так как они были оснащены хорошо зарекомендовавшими себя трубами-глушителями. В связи с перекомпоновкой вооружения также было изменено размещение оборудования в носовой части фюзеляжа.

Испытания самолета И-302 (ФП) начал 12 сентября 1947 г. летчик-испытатель А.Н.Чернобуров. Однако и это мероприятие не позволило полностью устранить главный недостаток истребителя. Проведенные испытания показали, что исключить влияние стрельбы на работу двигателей можно только путем полной перекомпоновки вооружения с размещением пушек за срезом воздухозаборника.

С 13 февраля 1948 г. истребитель И-302 (ФП) использовали для совместных с ЛИИ МАП летных испытаний по исследованию штопорных свойств самолета. Основную программу испытаний, после оборудования машины противоштопорными ракетами, провел летчик-испытатель Я И Верников. В полетах также принимали участие летчики И.Т.Иващенко и С.Н.Анохин.

И-307 (ФФ)

МиГ-9 с форсированными двигателями BMW-003С

С целью улучшения взлетно-посадочных и летных характеристик истребитель МиГ-9 решено было оснастить двумя форсированными двигателями BMW-003С с тягой по 1050 кгс. Для обеспечения возможности установки на серийном самолете новых двигателей в конце марта 1947 г. на завод N916 были направлены три экземпляра BMW-003С (V-1, V-2 и V-6) с целью их доработки для достижения идентичности компоновки агрегатов и трубопроводов с двигателем РД-20.

Истребитель, получивший заводское обозначение И-307 и шифр "ФФ", был выпущен из производства и передан на заводские испытания 19 мая 1947 г. После наземной отработки и устранения выявленных дефектов 24 мая летчик-испытатель В.Н.Юганов выполнил на нем первый вылет, а через три дня второй. С июня выполнение программы летных испытаний было возложено на летчика-испытателя А.Н.Чернобурова. Стоит отметить, что первоначально испытатели столкнулись с проблемой – установленные на машине "ФФ" двигатели недодавали требуемой тяги. Решить возникшие трудности помогли специалисты завода №16.

За время заводских испытаний, которые завершились 21 июня, самолет И- 307 показал более высокие летные характеристики, чем серийный МиГ-9. Максимальная скорость полета составила 950 км/ч на высоте 3000 м. Время набора высоты 5000 м сократилось до 3,9 мин.

После выполнения программы заводских летных испытаний самолет начали готовить к передаче в ГК НИИ ВВС на государственные испытания. Однако из-за отсутствия новых двигателей BMW-ООЗс истребитель И-307 передали на госиспытания только 2 августа. Однако они продолжались не долго, так как 19 августа самолет потерпел катастрофу, в которой погиб летчик-испытатель Герой Советского Союза В.Г.Масич.

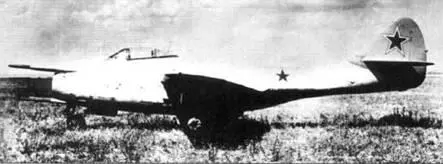

Самолет И-302 (ФП) на совместных испытаниях с ЛИИ МАП по исследованию штопорных свойств

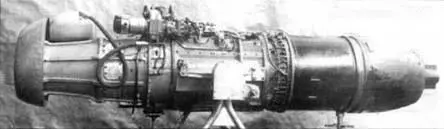

Двигатель РД-21

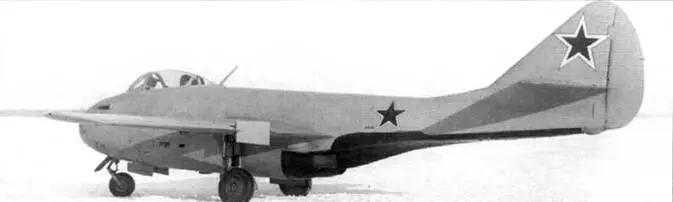

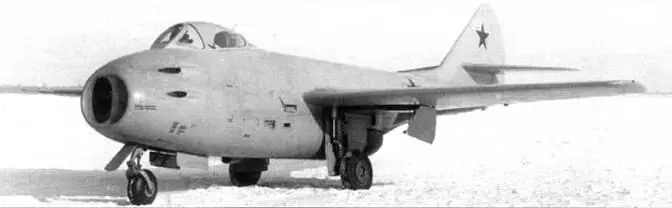

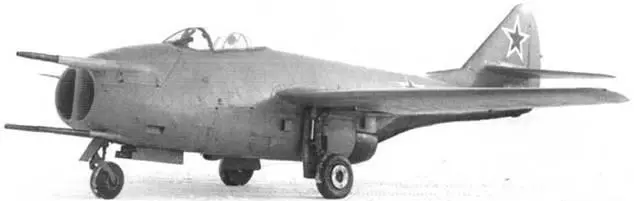

Истребители МиГ 9М (И-308, ФР) – эталон для серийного производства на 1948 г.

В декабре 1947 г. на заводские испытания был выпущен второй экземпляр самолета И-ЗС7 (ФФ-2). К этому времени под руководством главного конструктора завода №16 С.Д.Колосова на базе двигателя BMW-003С был создан отечественный аналог, получивший наименование РД-21. Именно два таких двигателя стояли на второй машине "ФФ".

Форсирование двигателей РД-21 произвели за счет повышения числа оборотов до 10000 об/мин и изменения регулировки конуса, что повысило температуру газов и в свою очередь тягу. Тяга на пятиминутном форсаже была доведена до 1000 кгс, а максимальная температура при этом допускалась до 680°С. В связи с повышением температурных режимов в конструкцию двигателя внесли ряд изменений: для увеличения жаростойкости был изменен ма~ериал камер сгорания, сопел и рабочих лопаток турбины, а последние также усилили.
