Иосиф Наумович – участник множества подобных комиссий – не случайно акцентирует внимание на указании министра представить случившееся как результат взрыва на борту лайнера. Такая версия позволила бы снять все обвинения с авиапромышленности и ее руководителя, который как раз готовился к получению второй звезды Героя Соцтруда. Однако уже первые часы работы на месте падения обломков Ан-10 дали четкие основания утверждать, что никакого взрыва не было, а самолет разрушился сам Вновь обратимся к воспоминаниям И.Н. Фридляндера: «Подходим к левому крылу, оно горело, но уже на земле из-за разлившегося керосина. Кругом обгоревшая земля, на которой лежит груда черного металла. Мы бродим между обломками, приглядываемся к ним. Вот обломки нижней панели крыла, которая в полете растянута и поэтому является наиболее уязвимым местом конструкции. Здесь же находится кусок центроплана, торчат обломки стрингеров, как обломанные ребра скелета какого-нибудь динозавра. Изломы измазаны и почернели. .. Ко мне подходит И. П. Жегина, специалист по изломам, показывает куски стрингеров. Насколько могла, она их обчистила, стали видны усталостные трещины… Позднее находим еще пять стрингеров, и у всех трещины в виде усталостных площадок…»

Так начала выстраиваться версия, ставшая основой для выводов комиссии, Крыло действительно разрушилось самопроизвольно. Это произошло из-за резко сниженной прочности стрингеров и нижних панелей обшивки центроплана, явившейся следствием недопустимо большого роста в них усталостных трещин. Чтобы лучше представить себе картину разрушений, вспомним конструкцию центроплана «десятки». Его нижняя часть состоит из панелей, имеющих размах от одной бортовой нервюры до другой, и стрингеров, каждый из которых состоит из двух кусков, состыкованных посередине с помощью накладок. С заклепочных отверстий крепления этих накладок на стрингерах в процессе регулярной эксплуатации самолета и начался рост трещин. Как показали замеры, на разбившейся машине величина усталостного повреждения стрингеров достигла 71% площади их суммарного поперечного сечения. В результате они сохранили всего лишь около 30% своей несущей способности, и растягивающая нагрузка стала восприниматься, в основном, панелями, на которых также стали развиваться трещины, Их суммарная площадь достигла 7% сечения панелей. Роковым обстоятельством при этом стало то, что из-за конструктивных особенностей крыла Ан-10 все трещины возникли в одном поперечном сечении центроплана, близком к оси симметрии самолета. По мере роста трещины продвигались одна к другой, все больше и больше ослабляя опасное сечение. В этих условиях на нижние полки лонжеронов легла растягивающая нагрузка, намного превышавшая расчетную, и они тоже стали трещать. И вот наступил момент, когда центроплан не выдержал …

Все члены комиссии были опытнейшими специалистами с многолетним стажем, однако с разрушением конструкции по причине усталости металла столкнулись впервые. В то время это опасное явление почти не было изучено ни в теоретическом, ни в прикладном плане. Дело в том, что уровень напряжений в элементах конструкции самолетов предыдущих поколений был сравнительно низким, да и время их эксплуатации, как правило, не превышало нескольких лет. Так что усталостные трещины на этих машинах просто не успевали появляться, И лишь с переходом к конструкциям нового типа, отличающимся повышенной весовой отдачей (а значит, и уровнем напряжений), а также расчетным сроком службы, измеряемым десятилетиями, усталость металла превратилась в первостепенный фактор риска. Впервые этот фактор проявил себя в 1952-54 гг, когда загадочным образом разбились 4 турбореактивных лайнера «Комета» английской фирмы «Де Хэвиленд». Причину катастроф удалось выяснить только после тщательных исследований, длившихся более года. Ею оказалась недостаточная усталостная прочность фюзеляжа при повторяющихся нагружениях в результате его наддува при подъеме на высоту. Исследование парка этих лайнеров показало, что трещины уже есть на всех самолетах, и эксплуатация «Комет» вариантов 1 ,1А и 2 была запрещена.

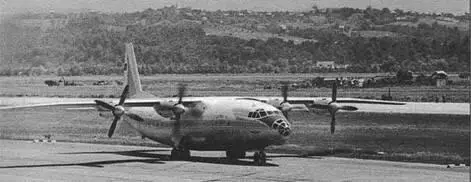

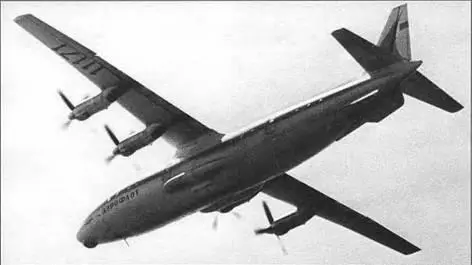

«Десятка», взлетевшая из внуковского аэропорта (вверху). Ан-10А завершил очередной рейс в аэропорту Адлер

Вопрос о запрете эксплуатации Ан-10 встал на первом же заседании госкомиссии. Поскольку разбившийся Ан-10А имел один из самых больших налетов среди всего парка – 15 485 ч (к тому моменту лидером по налету был Ан-10А сер, № 24-02, борт СССР-11209, имевший 16456 ч), а характер разрушения самолета явно был связан с его длительной эксплуатацией, представители Аэрофлота предлагали остановить полеты только тех тридцати «десяток», чей налет превысил 10000 ч. На остальных же предлагалось продолжить выполнение перевозок. Цагисты высказывались в том духе, что даже остаточная прочность крыла разбившегося самолета являлась достаточной для безопасного полета с перегрузками не выше нормируемых, А то, что самолет все-таки развалился, есть следствие неправильного пилотирования, Поэтому останавливать полеты на Ан -10 оснований нет. Однако В.П. Васин настаивал на остановке парка. Он высказал предположение, что Ан-10, разбившийся под Ворошиловградом в 1971 г., тоже стал жертвой усталостного разрушения центроплана. Тогда «Строев спросил мнение O.K. Антонова, который прилетел в Харьков на своем самолете, – продолжает свой рассказ И.Н. Фридляндер. -«Если есть такое предложение, я его поддерживаю», – ответил Антонов. Я понял, что Олег Константинович, крупнейший советский авиаконструктор, уже полностью оценил причину разрушения и… принял соответствующее решение»,

Все найденные обломки самолета свезли в один из ангаров харьковского авиазавода, где разложили на полу в соответствующем порядке. Тщательный анализ их полностью подтвердил усталостную версию, Кроме того, на одном из «живых» Ан-10 вскрыли панели центроплана, удалили герметик со стрингеров в зоне стыка и обнаружили там точно такие же усталостные трещины, разве что несколько меньшего размера. Последние сомнения отпали. Соответствующий акт подписали 58 специалистов, принимавших участие в расследовании катастрофы, Правда, невыясненным остался вопрос о непосредственной причине разрушения самолета, ведь у центроплана действительно сохранялся еще достаточный запас прочности для нормального полета в спокойном воздухе.

Чтобы разобраться в этом более глубоко, специалисты ОКБ Антонова, ЦАГ14 и ГосНИИ ГА разработали программу дополнительных повторно-статических испытаний Ан-10. В соответствии с нею, в июле-августе 1972 г. в Таганроге подвергся исследованиям Ан-10А (сер. № 23-01, борт СССР-11202), успевший до этого налетать 15114 ч и совершить 10749 посадок, а в Воронеже – Ан-10А.
