Как это ни странно, но комплекты дополнительного бронирования отправлялись в действующую армию железнодорожными эшелонами, которые находились в пути до двух-трех (!) месяцев…

По этому поводу начальник Главного управления заказов ВВС генерал-лейтенант Н. П. Селезнев докладывал Н. С. Шиманову: «…массовый выпуск Ил-2 с удлиненным бронекор-пусом задерживается исключительно приказа по НКАП… отправка ремонтного варианта бронекорпуса в части по железной дороге является нетерпимой…»

После «накачки» сверху дело сдвинулось с мертвой точки, и к концу года 1-й и 30-й авиазаводы сумели поставить в строевые части 593 самолетов Ил-2 с удлиненным бронекорпусом.

Штурмовики с «длинным» бронекорпусом на фронт не попали, а вот дополнительная броня стрелка была с успехом испытана в боях. Так, в 311-й шад 1 -й ВА был случай, когда в кабину воздушного стрелка попали два 20-мм снаряда, но стрелок остался жив…

Между тем в строевых частях также пытались улучшить защиту воздушного стрелка, используя для этого различные «подручные» средства.

Так, сразу же после появления на фронте самолетов Ил-2 «крыло со стрелкой» в некоторых штурмовых авиаполках по инициативе воздушных стрелков делались попытки усилить защиту путем размещения на полу кабины стрелка небольших бронеплит. В частности, как следует из документов, такие «доработки» кабины стрелка выполнялись в частях 1-го гвардейского и 7-го штурмовых авиакорпусов. Причем иногда для этой цели снимались бронекрышки с капота мотора.

Надо сказать, эта несложная рационализация в бронировании кабины стрелка незамедлительно сказалась на снижении санитарных потерь.

Отметим, что впервые бронекрышки с капота мотора были использованы для защиты воздушного стрелка еще летом 1943 г. в 1-й гвардейской штурмовой авиадивизии. Помощник командира дивизии по воздушно-стрелковой службе инженер-капитан Дмитриев в своем отчете за июль 1943 г. докладывал: «Проведенный опыт подкладки под пол воздушного стрелка боковых бро-нещечек мотора показал хорошие результаты. В 76 Гв.шап было два случая прямого попадания снарядов от пушки Эрликон в подложенный щит, в обоих случаях стрелки остались невредимыми». Однако тогда эта практика широкого распространения не получила, так как из-за смещения центровки самолета назад полеты становились опасными. По этой причине инженеры полков и дивизий отказывались санкционировать такую доработку Ил-2.

Из других предложений следует отметить инициативу инженерно-технического состава 212-й шад по защите летчика на самолете Ил-2, который часто получал ранения головы и верхних конечностей от попадания осколков снарядов и пуль в щель между подвижной частью фонаря кабины и верхней броней над бензобаком. Чтобы защитить летчика, предложили «сделать подковообразной бронепластинку на подвижном фонаре для отражения рикошетирующих от задней брони бензобака пуль и осколков». «Существующее положение влечет к ранению летчика и выводу из строя приборов рикошетирующими пулями и осколками», - указывалось в отчете дивизии о боевой работе в августе 1942 г.

К сожалению, ОКБ Ильюшина не смогло оперативно отреагировать и внести соответствующие изменения в конструкцию самолета. Между тем ранения летчиков в голову, шею и верхнюю часть туловища были довольно значительными. Например, в 233-й и 311-й шад только с июля 1943 г. по февраль 1944 г. подобным образом получили ранения 70 летчиков.

Весьма частым явлением были поломки и аварии самолетов Ил-2 из-за крайне неудачного расположения агрегатов воздушной системы уборки и выпуска шасси и тросов аварийного выпуска шасси, которые легко повреждались пулеметно-пушечным огнем и осколками зенитных снарядов. В среднем в 71% случаев повреждения органов приземления (пирамида, подкосы, цилиндры выпуска, воздушная проводка и т.д.) поломки и аварии происходили именно по причине выхода из строя агрегатов уборки шасси. Почти во всех случаях при посадке происходили поломки винтов, консолей крыла и т.д.

Недостаточное давление в воздушной магистрали системы выпуска и уборки щитков, а также и неудачное расположение воздушной системы приводило к тому, что в боевых условиях, когда крыло Ил-2 получало значительные повреждения, щитки часто выпускались неравномерно. Поведение самолета резко менялось. Самолет буквально закручивало вокруг продольной оси. Поскольку на Ил-2 отсутствовал «прибор, контролирующий выпуск щитков», то для летчика крутка самолета являлась полной неожиданностью. Вовремя среагировать он не успевал. В результате самолет переворачивался через крыло и врезался в землю. По этой причине, выполняя посадку на поврежденных штурмовиках, летчики старались не выпускать щитки.

Боевой опыт и полигонные испытания показали, что для поражения Ил-2 было достаточно в среднем 1 -2 попаданий снарядов калибра 37 мм или 3-4 попаданий 20-мм снарядов.

Попадание одного снаряда калибра 37 мм или 20 мм в любую часть мотора Ил-2 приводило к разрушению блока цилиндров, масло- и водопроводов, маслобака, маслофильтра и т.д.

Одного попадания таких снарядов в бортовую броню кабины летчика, в передний и задний бензобаки было достаточно для вывода штурмовика из строя. При этом очень часто оказывались перебитыми тросы управления рулем поворота, приборное «хозяйство» приходило в негодность, а осколки от взрыва проникали в кабину стрелка, поражая последнего. При пробитии бензобаков, как правило, они загорались и взрывались.

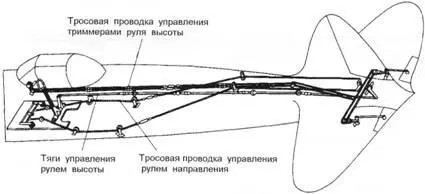

Монококовая конструкция фюзеляжа Ил-2 оказалась довольно живучей, особенно после ее усиления летом 1942 г., и выдерживала значительное число попаданий пуль и малокалиберных снарядов. Для того чтобы разрушить фюзеляж, необходимо было обеспечить шесть-семь попаданий в него 20-мм фугасных снарядов. Однако попадание в фюзеляж даже одного снаряда с высокой вероятностью приводило к перебитию его осколками тросов управления рулем поворота штурмовика. Статистика боевых поражений Ил-2 показывает, что в 57% случаев попадания снарядов в фюзеляж Ил-2 происходило перебитие тросов управления рулем поворота и 7% попаданий приводили к частичному повреждению трубчатых тяг рулей высоты. Кроме этого, осколки снарядов изнутри превращали в решето обшивку фюзеляжа, от взрывной волны и осколков разрушались стрингеры, рамы, пробивалась бронеперегородка стрелка, который, естественно, поражался.
