В октябре-ноябре 1944 года опытный образец 2-У-23 прошел полигонные испытания на НИМАПе12. 2-У-23 была выпущена небольшой серией и с 1945 года устанавливалась на катерах.

Счетверенная установка 4-У-23 предназначалась для вооружения подводных лодок для стрельбы по воздушным целям на высотах до 2500 м и по надводным целям на дальности до 3500 м.

Автоматы были расположены в вертикальной плоскости. Каждый автомат имел индивидуальную люльку и магазин с 65 патронами. Приводы наведения установки ручные. Система имела щитовое прикрытие.

Полигонные испытания 4-У-23 были проведены с 16 марта по 22 апреля 1944 года на НИМАПе. Установка была принята на вооружение и поступила в валовое производство. Несколько 4-У-23 поступили на катера и успели принять боевое крещение в самом конце войны.

11 - Научно-исследовательский морской полигон.

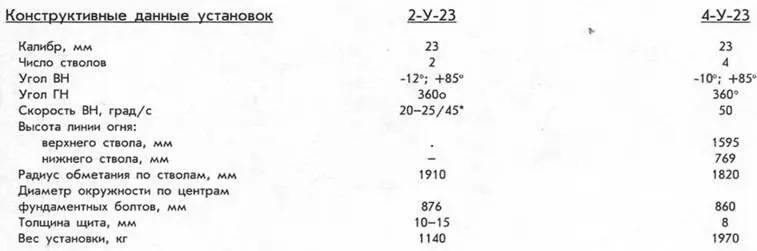

' - вручную/от электромоторе.

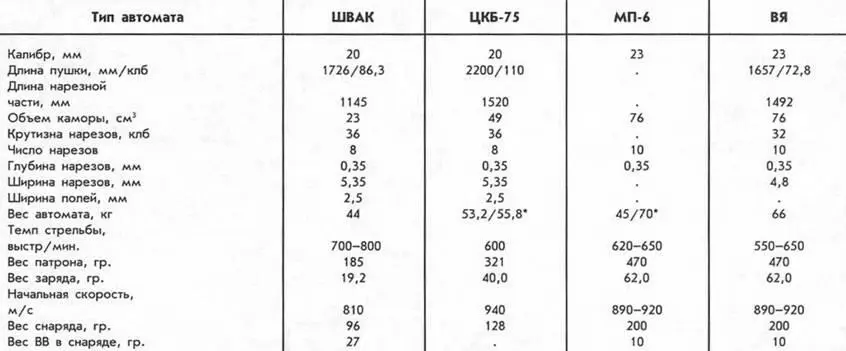

* - с магазином/без магазина

После войны работы над 23-мм установками с автоматами ВЯ были прекращены, так как огневая мощь их была признана недостаточной для вооружения кораблей.

Чтобы больше не возвращаться к вопросу о применении авиационных пушек в корабельных установках, скажем, что в 1960 году были построены два торпедных катера пр. 125, а в 1963-1967 годах - шестнадцать пограничных катеров на подводных крыльях пр. 125А. Их артиллерийское вооружение состояло из двух спаренных АУ с 23-мм авиационными автоматами АМ-23 конструкции Афанасьева и Макарова.

Подробнее об авиационном стрелково-пушечном вооружении будет рассказано б следующем номере.

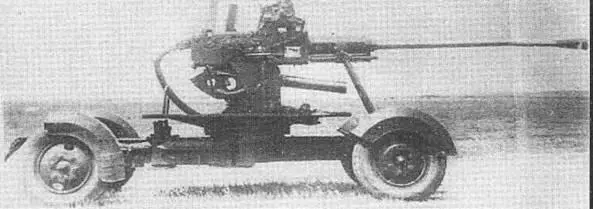

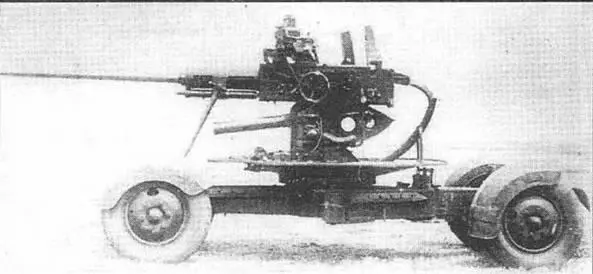

45-мм автоматическая пушка образца 1939 г. (49-К или ЗИК-45 в походном положении)

Отсутствие зенитных автоматов в армии и флоте в середине 30-х годов стало абсолютно нетерпимым'3. По этому поводу принимаются десятки грозных решений и постановлений, но дела идут крайне медленно. Все работы по-прежнему сосредоточены на заводе им. Калинина.

Прежде, чем перейти к зенитным автоматам 61-К и 70-К, скажем несколько слов об автоматах (сторонних организаций), изготовленных на заводе № 8.

Постановлением СТО № С-101С от 4.08.1935 г. Шпитальному и заводу № 8 к 15.11.1935 г. было поручено изготовить опытный образец автоматической 37-мм зенитной пушки.

Интересно, что тем же постановлением СТО Шпитальному и заводу № 8 было поручено начать разработку новой 37-мм автоматической зенитной пушки с начальной скоростью снаряда свыше 1500 м/с. Но позже разрешили приступить к этой работе после окончательной доработки изготовленного образца 37-мм автомата с начальной скоростью снаряда 1000 м/с.

Постановлением КО № ОК-58сс от 13.03.1936 г. заводу № 8 было поручено изготовить 20 автоматических 37-мм пушек Шпитального и установить их:

1) 5 пушек в танк Т-26 с прицелами от 20-К.

2) 10 пушек на автомобильном шасси конструкции Гинзбурга на тумбах 3-К с их механизмами и прицелами.

3) 5 пушек на морских тумбах Виккерса с использованием существующих корабельных установок.

В ходе испытаний серию из двадцати 37-мм пушек Шпитального установили на лафеты от 76-мм пушек 3-К на автомобилях ЯГ-10 и в штатной башне танка Т-26. Причем в танке Т-26 пушка уже не могла вести зенитный огонь, так как угол возвышения ее составлял -7°; +12°.

В заключении комиссии под руководством академика Благонравова об испытании 37-мм пушки Шпитального были отмечены недостатки ее конструкции:

1. Большое усилие на цапфы при значительном динамическом плече увеличивает вес системы.

2. Детали автоматики подвержены при работе весьма большим нагрузкам и трению в скользящих сопряжениях.

3. Система питания неудовлетворительна и не обеспечивает требований практической скорострельности из-за подвижного магазина.

Вывод - 37-мм автоматическую пушку Шпитального нельзя рекомендовать к принятию на вооружение.

В марте 1938 года на заводе № 8 был изготовлен 37-мм зенитный автомат 100-К конструкции Чарко Е. В., Комарицкого И. А. и Люльева Л. В. Организационная сторона дела со 100-К крайне запутана. Судя по всему, работала особая группа внутри КБ завода им. Калинина, которую позже «съело» его же руководство.

Автоматика пушки 100-К работала за счет энергии газов, отводимых из канала ствола. Питание автомата производилось из магазина барабанного типа на 6 патронов. Ствол пушки - быстросъ-емный моноблок.

Изюминкой 100-К был мощный щелевой тормоз активного действия с эффективностью около 70%. Благодаря такому тормозу конструкторы отказались от тормоза отката и оставили только наружный накатник.

В апреле-мае 1938 года пушка 100-К прошла заводские испытания в объеме 2111 выстрелов. Интересно, что при испытаниях автомат не давал «органических задержек». Они происходили из-за неполной отдачи (0,24%) и недосылке патрона (1,15%) за счет чрезмерного перегрева ствола только при длине непрерывной очереди свыше 120 выстрелов.

Автомат 100-К был поставлен на четырехколесную повозку от пушки 49-К и 25.07.1938 г. отправлен на НИЗП'4.

Согласно отчету комиссии от 25.12.1938 г. система 100-К удовлетворяла предъявленным требованиям, но требовала доработки. Дорабатывать же ее руководство завода не захотело - пушки 49-К и 61-К в конкурентах не нуждались.

Данные пушки 100-К по результатам полигонных испытаний.

Угол ВН -5°; +85°

Вес в боевом и походном положении, кг 1850 Время перехода из походного в боевое положение, мин. 1

Скорость возки, км/час до 80

Темп стрельбы, выстр/мин. 300

Вес снаряда, кг 0,9

Вес заряда, кг 0,212

Начальная скорость снаряда, м/с 915-920

Давление газов в канале, кг/см2 2900

13 - Интересно, что в конце 1937 года - начале 1938 годов в АУ обсуждался вопрос первостепенной важности - установка зенитных автоматов на вершине строившегося «Дворца Советов». Понятно, что вопрос был не столько военный, сколько политический. Дворец так и не построили, но благодаря этому руководство имело возможность eщe раз убедиться в безобразном состоянии дел.

14 - НИЗП (или НИЗАП) - научно-исследовательский зенитный полигон на ст. Донгузная Оренбургской области.

В конце 1937 года на заводе Калинина был изготовлен первый опытный образец 45-мм автоматической пушки ЗИК-45 (позже получившей индекс 49-К). Новая пушка сделана по образцу 40-мм пушки «Бофорс» и в документах АУ начала 1938 года ее так и называют: «пушка завода № 8 типа «Бофорс».
