Уравновешивающий механизм пружинный, качающийся, расположен между щек станка.

Повозка четырехколесная с пружинным подрессориванием. Колеса автомобильного типа со спицами.

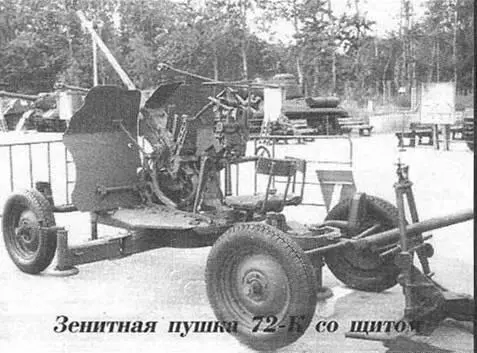

С 1943 года пушки 72-К изготавливались со щитами.

Для 25-мм пушки 72-К в НИИ-24 в 1939-1940 годах разрабатывался оско-лочно-трассирующий снаряд. В 1941 - 1942 годах создаются бронебойно-трас-сирующий (сплошной) снаряд и осколоч-но-зажигательно-трассирующий снаряд с самоликвидацией через 10 секунд после выстрела.

Опытный образец 72-К (ЗИК-25) был изготовлен заводом № 8 осенью 1939 года, а 11 октября 1939 года начали его заводские испытания. Опытный образец принят военпредом 31.12.1939 г., а 25.03.1940 г. отправлен на НИЗАП.

Полигонные испытания 72-К были проведены на НИЗАПе с 15 апреля по 25 мая 1940 года в объеме 2992 выстрелов и 1500 км пробега. По результатам испытаний оценка комиссии автомата 72-К: «В основном автомат 72-К не отличается от 61-К, 72-К, будучи близок к системам с длинным ходом ствола, целиком отнесен к этому типу быть не может. Он стоит несколько особняком, очевидно образуя новый тип систем с отдачей ствола:

1. Затвор не имеет поступательного движения относительно ствола.

2. Ствол вместе с затвором откатывается на длину меньшую, чем длина патрона.

3. Досылка производится специальным механическим досылателем, не связанным с патроном.

В результате патрон на всем пути движения в патроннике движется принудительно, то есть под давлением досылателя, а часть пути - по инерции.

Среди недостатков комиссией отмечена большая вибрация системы, что затрудняло работу наводчика, а также систематический отрыв трассера от снаряда.

В ходе испытаний не удалось определить кучность стрельбы из-за плохого качества снарядов, и срочно было рекомендовано разработать новый снаряд. Живучесть ствола 72-К определена опытным путем в 1200-1300 выстрелов при падении начальной скорости на 9-10%.

В 1940 году 72-К была официально принята на вооружение под названием «25-мм зенитная автоматическая пушка обр. 1940 г.». Тем не менее в 1940 году не удалось выпустить даже опытный образец 72-К. Так, 8.07.1940 г. Наркомат вооружений уведомил АУ, что из-за загруженности завод № 8 не может принять заказ на изготовление опытной партии (4 шт.) 25-мм автоматов на 1940 г.

Фактически производство 72-К было начато в 1941 году, причем часть орудий, за неимением повозок, устанавливалась в кузовах грузовых автомобилей.

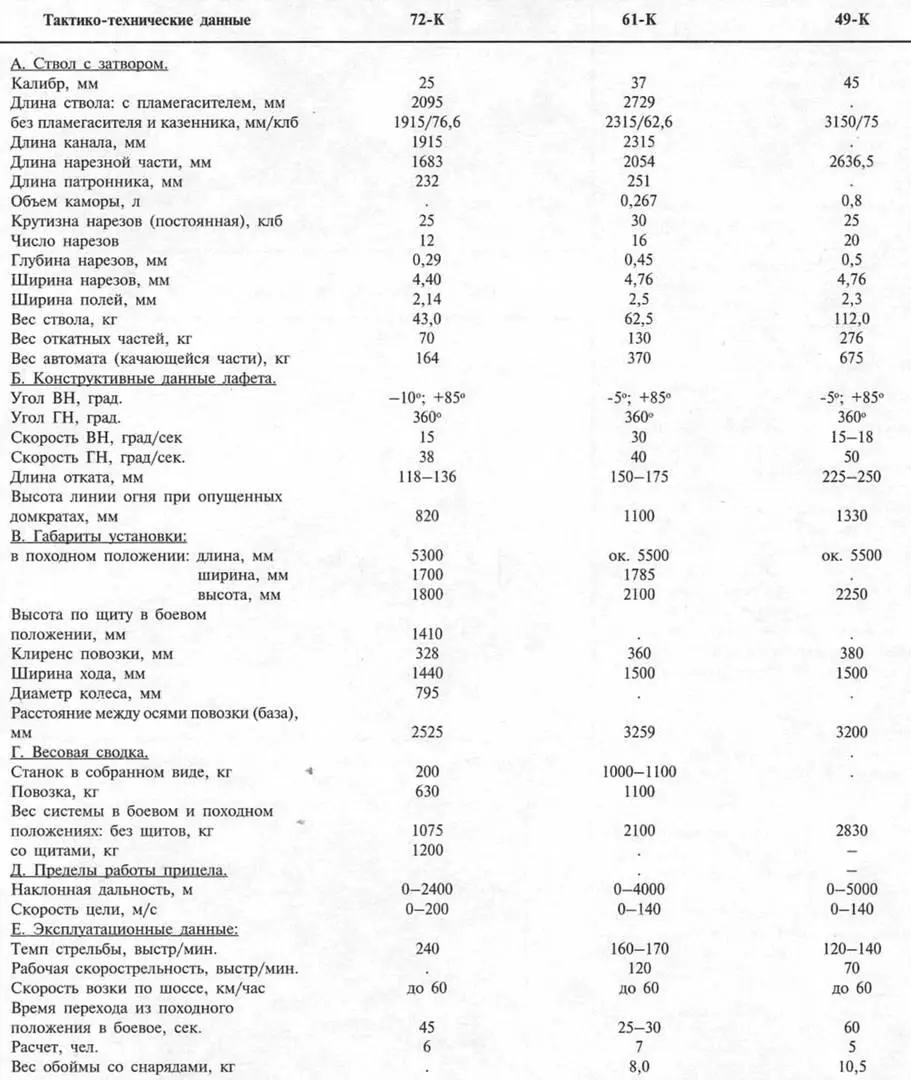

Наличие в армии 25-мм зенитных автоматов (тыс. штук)15. См. Таблицу на стр. 59.

Кроме того, в 1944 году завод № 88 изготовил двенадцать спаренных 25-мм установок 94-КМ (два автомата 72-К), а в 1945 году - 225 установок 94-КМ.

Часто 25-мм спаренные установки ставились на автомобилях ЗИС-11, представлявших сбой удлиненное шасси грузовика ЗИС-5.

В 1945 году производство 25-мм автоматов на базе 72-К для сухопутных войск было прекращено и впредь не возобновлялось.

15 - Взято из книги «Потери вооруженных сил СССР в войнах» М. 1993 г. В число 25-мм зенитных автоматов авторы, видимо, включили и 20-мм лендлизовасие «Эрликоны».

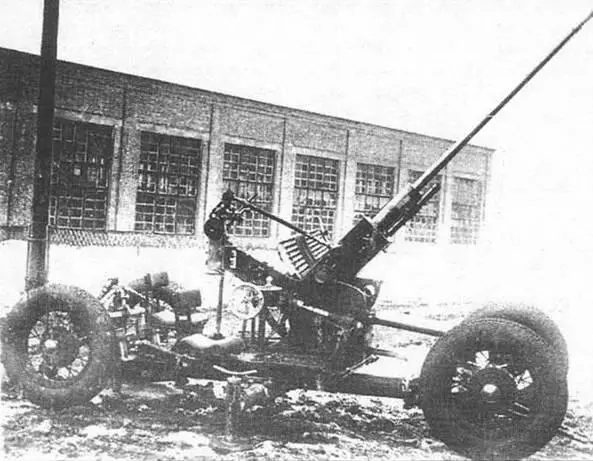

ЗИК-25 (72-К) в боевом положении

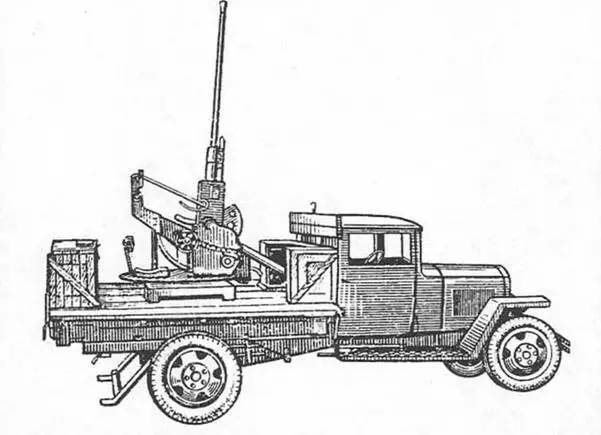

25-мм зенитная самоходная установка на базе автомобиля ГАЗ-АЛ

1 марта 1940 года нарком Ворошилов утвердил тактико-технические характеристики на 25-мм автоматическую горную вьючную пушку на основе автомата 72-К. Вес установки в боевом и походном положении должен был быть 600-650 кг. Угол ВН -10 град.; + 85 град, угол ГН - 360 град. Питание из магазина на 20 патронов. Автомат предполагалось установить на тумбе на трехстанинном лафете. Штатное средство передвижения - четверка лошадей (в буксируемом варианте). При вьючке система должна разбираться на 7 - 8 вьюков весом не более 100 кг. Работы по 25-мм горной установке прекращены на стадии проектирования.

Наличие 25-мм пушек 72-К в Армии

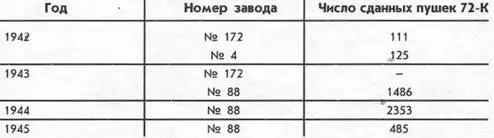

По отчетам заводов:

Боеприпасы и баллистика 25-мм пушки 72-К

Снаряд ОЗР-132 имел самоликвидатор с временем срабатывания 5 секунд. Оба снаряда имели одинаковый заряд - 100 гр. пороха марки 6/7.

Боеприпасы и баллистика 37-мм пушки 61-К

Самоликвидация снаряда ОР-167 происходила через 8-14 секунд после вылета снаряда из канала ствола.

Длина гильзы - 252 мм, вес гильзы - около 536 гр.

Индекс заряда Ж-167 или ЖН-167.

Вес заряда 200-210 г пороха марки 7/17 или 7/7.

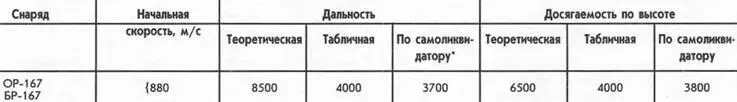

Таблица стрельбы

- время полета 8 секунд.

Таблица бронепробиваемости снарядом БР-167

Расчет 2-см зенитной пушки Flak 30 поддерживает атаку пехоты

2-см зенитная установка 2-см Flak 30 была создана в конце 20-х годов фирмой «Рейнметалл». При создании ее использованы конструктивные решения автомата S5-100 Solothurn.

Автомат выполнен независимо от остальных частей пушки, что позволяло использовать его на разных лафетах.

Автомат крепился на салазках люльки с помощью простых засовов с пружинными защелками, соединенных с противооткатными устройствами. При выстреле происходил откат всего автомата, чем достигалось уменьшение силы отдачи на лафет.

Действие автоматики основано на использовании энергии отдачи ствола и затвора при коротком откате ствола. Досылка патрона производилась затвором. Рычажно-кулачный ускоритель отбрасывал затвор в крайнее заднее положение.
