Автоматика 45-мм пушки 49-К работала за счет энергии отката при коротком ходе ствола. Открывание затвора происходило во время отката, а закрывание - после наката ствола и досылки очередного патрона.

Ствол пушки - свободная труба, вставленная в кожух. На кожух навинчивался казенник, в котором помещался вертикальный клиновой затвор. Питание автомата производилось с помощью обоймы, содержащей 3 патрона. Обойма вручную устанавливалась в приемнике над ствольной коробкой.

Тормоз отката гидравлический, веретенного типа. Тормоз крепился снизу к горловине люльки. Пружинный накатник собирался на стволе и находился внутри горловины люльки.

Уравновешивающий механизм пружинный, качающийся, подтягивающего типа, состоял из двух колонок, размещенных между щеками станка.

Подъемный механизм имел зубчатый сектор. Поворотный механизм посредством шестерни был связан с зубчатым венцом.

Приводы механизмов наведения только ручные.

На заводских испытаниях в начале 1938 года темп стрельбы 49-К составил 90-120 выстрелов, вес снаряда 1,44 кг, начальная скорость - 960 м/с. Испытания автомата задерживались сложностями в производстве латунных гильз Тульским заводом.

В ходе стрельб 20.04.1938 г. на Софринском полигоне после 70 выстрелов температура ствола у дульного среза достигла 257°С. Нагрев ствола определил длину непрерывной очереди 60-70 выстрелов. Другие элементы автоматики допускали большую длину очереди. Так, например, гидравлический компрессор в тормозе отката рассчитан на очередь в 150 выстрелов. Поэтому ствол сделан быстросъ-емным.

В июне-июле 1938 года автомат 49-К проходил испытания на временном тумбовом лафете, установленном на автомобиле ЯГ-10.

В ходе испытаний на НИЗЕПе в Евпатории с 25 октября по 27 декабря 1938 года при стрельбе снарядом весом 1,46 кг и зарядом 545 гр марки 7/7 получена средняя дальность 10946 м при угле возвышения 44°30'. Результат этот чисто спортивный (так называемая баллистическая дальность стрельбы), поскольку и на половину такой дистанции никто не собирался стрелять из пушки калибра 45 мм.

На НИЗЕПе в 1938 году 49-К стреляла уже на штатном лафете с четырехколесной повозки типа «Бофорс».

После испытаний на НИЗЕПе в 1938 году в конструкцию пушки 49-К были внесены изменения - введен пламегаситель, сектор механизма ВН сделан более жестким, усилены пружины до-сылателя, заменена верхняя часть лафета, уменьшен клиренс для увеличения устойчивости.

С 15 июня по 4 июля 1939 года 49-К вновь прошла испытания на НИЗЕПе. По их результатам: время смены ствола - 100 секунд; время перехода из походного положения в боевое - 30-40 минут. Темп и скорострельность автомата одинаковы: при угле 0° - 140 выстр/мин; при угле +85° - 120 выстр/мин.

В ходе испытаний было сделано 2135 выстрелов и получено 14 задержек, из них 6 - по вине автомата (то есть 65%). Для сравнения: на испытаниях на НИЗЕПе 1938 года сделан 2101 выстрел и получено 55 задержек (из них 51 - по вине автомата).

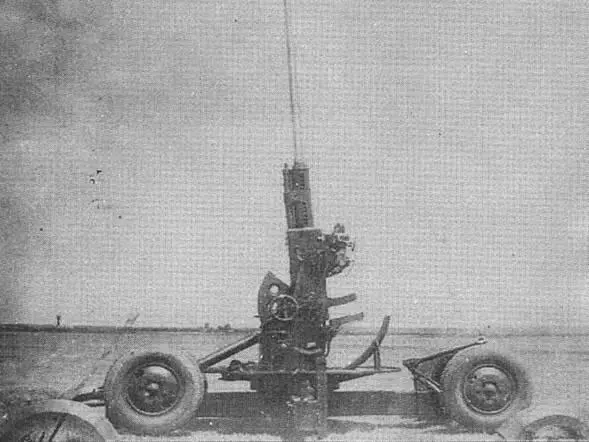

45-мм автомат ЗИК-45 (49-Н) в боевом положении на упорах

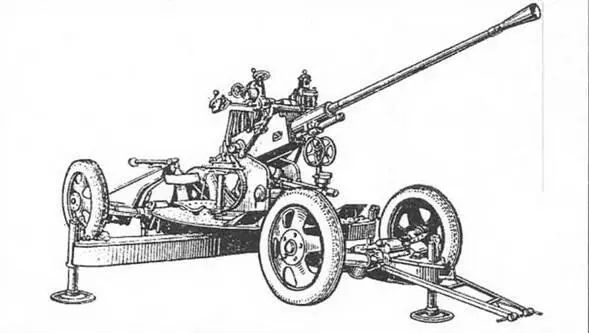

37-мм зенитная автоматическая пушка обр, 1939 г.

(ЗИК-37 или 61-К)

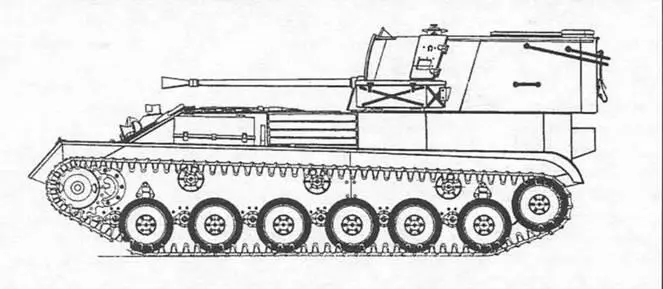

Зенитная самоходная установка СУ-37

Среди недостатков отмечена неуравновешенность качающейся части.

С 30 июля по 14 ноября 1940 года были проведены испытания пушки 49-К на живучесть. Заряд нормальный 0,518 кг марки 7/7, вес снаряда 1,463 кг.

В 1939 году пушка 49-К была официально принята на вооружение под названием «45-мм автоматическая зенитная пушка обр. 1939 года». На 1940 год завод № 8 получил заказ на 190 пушек 49-К. Однако во второй половине 1940 года принято окончательное решение о вооружении РККА зенитными автоматами калибра 37 и 25 мм, и работы над 45-мм автоматическими пушками прекратили.

АУ РККА с самого начала понравилась 45-мм пушка 49-К (ЗИК-45), сделанная по образцу 40-мм пушки «Бо-форс», но одновременно военспецы АУ считали калибр 45 мм слишком большим для полевых зенитных автоматов. Поэтому уже в январе 1938 года АУ предложило КБ завода № 8 на базе 49-. К разработать проект 37-мм автоматической пушки в связи с тем, что «переход на 45-м калибр является спорным». КБ завода № 8 быстро спроектировало 37-мм автомат ЗИК-37 (позже получивший заводской индекс 61-К), благо отличался он от 49-К в основном размерами качающейся части, а повозки обеих систем были совершенно одинаковы.

10 октября 1938 года первый опытный образец ЗИК-37 был отправлен на полигонные испытания.

Принципиально автоматы 49-К и 61-К были совершенно одинаковы. Забегая вперед, скажем, что длительная эксплуатация автоматов 61-К (70-К) выявила достоинства автоматов: надежная работа механизмов в условиях заряжания и отсутствие смазки; непрерывное питание автомата патронами; удобное обслуживание.

Недостатком схемы устройства автомата была большая потеря времени в цикле в результате последовательности работы основных механизмов, а именно: накат ствола - досылка патрона - закрывание затвора. Соотношение между временем цикла откат - накат ствола и временем работы всех механизмов автомата равно 1:2, что являлось существенным недостатком системы.

Сравнительно свободное движение патрона в приемнике приводило к перекосам их в магазине и задержкам. Неправильно вложенная обойма с патронами в магазин вызывала движение патронов в приемнике с перекосом. Этому способствовало то положение, что обойму требовалось вставить в приемник, постоянно качающийся вместе с качающейся частью.

По приемнику патрон двигался вместе с обоймой, а затем освобождался и двигался самостоятельно. Обычно обойма отделялась без особых усилий и выходила свободно, но в случае задержки обоймы в движении она удерживала и патрон, что приводило к перекосу и задержкам в стрельбе.

Недостатком схемы являлся большой путь движения патрона по инерции при досылке, а также движение экстрагируемой гильзы по инерции на всем ее пути. Кроме того, нельзя считать удачным ударное выбрасывание гильзы.

В боевом и походном положении лафет орудия находился на четырехколесной повозке ЗУ-7. Повозка подрессоренная, имела колеса от автомобиля ГАЗ-АА размером 32x6". Задний ход повозки был жестко соединен с хребтовой балкой повозки, а передний ход мог поворачиваться при помощи балансира в плоскости, перпендикулярной к хребтовой балке, чем достигалась большая устойчивость орудия на походе.
