Для перевода системы из походного положения в боевое, орудие опускалось на четыре опоры путем поворота осей переднего и заднего ходов. Горизонтирование орудия производилось при помощи уровней четырьмя домкратами, расположенными на концах четырех крестообразно расположенных станин повозки.

Во время стрельбы на платформе станка обычно находилось 5 номеров расчета: с правой стороны - наводчик по азимуту и установщик скорости и дальности на прицеле; с левой - наводчик по углу возвышения, установщик курса и угла пикирования или кабрирования на прицеле и заряжающий. С 1943 года установка 61-К снабжалась щитом.

Любопытно, что с 1 октября по 1 ноября 1940 года были проведены сравнительные испытания пушки 61-К с ее прототипом 40-мм пушкой «Бофорс». Основные выводы комиссии по результатам испытаний: «40-мм пушка «Бофорс» по основным ТТД и эксплуатационным качествам преимуществ перед 61-К не имеет. В целях улучшения конструкции пушки 61-К необходимо целиком позаимствовать у «Бофорса» сцепное устройство, тормозную систему, расположение тормозного сапожка и крепление ствола. Прицел «Бофорс» уступает прицелу пушки 61-К».

В 1939 году 37-мм автоматическая пушка 61-К была принята на вооружение под названием «37-мм автоматическая зенитная пушка обр. 1939 г.»

В конце 1939 года на заводе № 8 изготовлена опытная серия - 15 автоматов 61-К.

Первый заказ на 37-мм пушки 61-К дан в 1940 году в объеме 900 орудий, из которых к 1 июля 1940 года было сдано 147 штук, а к 1.01.1941 г. - 544 штуки. Цена одной пушки в 1939 году составляла 65 000 рублей.

В 1941 году планировалось изготовить 1700 пушек 61-К (все на заводе № 4). Всего предполагалось иметь в РККА 9132 пушки 61-К, из них 1000 шт. в мобилизационном запасе.

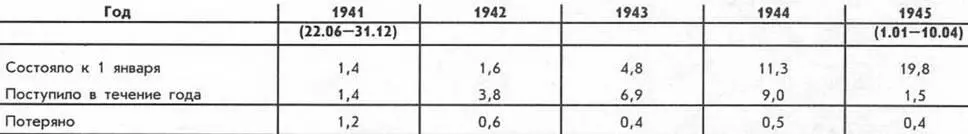

Данные о производстве и применении пушек 61-К в годы Великой Отечественной войны довольно противоречивы. Так, согласно книге «Потери Вооруженных сил СССР» (Москва, 1993 г.), наличие в армии 37-мм зенитных орудий* (тысяч штук). (См. Табл. 1)

А согласно архивным изысканиям автора все производство автоматов 61-К с 1942 года было сосредоточено на заводе № 4 (им. Ворошилова). (См. Табл. 2. Стр. 56)

Производство автоматов 61-К для буксируемых пушек прекращено в 1945 году, а для СУ-37 - в 1946 году.

Первая попытка установить 37-мм автомат 61-К на самоходном гусеничном шасси была предпринята в 1942- 1943 годах. 37-мм автомат расположили в открытой сверху рубке СУ-27. На вооружение установку СУ-27 не приняли из-за ряда конструктивных недостатков, в том числе - «низкой работоспособности системы охлаждения параллельно спаренных двигателей, размещенных в передней части корпуса».

Более удачной оказалась СУ-37, созданная в 1944 году на базе 76-мм самоходной установки СУ-76М. Длина установки составляла 3250 м, ширина

2745 м, высота 2180 м. Корпус машины был сварен из броневых листов толщиной 10,15 и 30 мм. Нижний лобовой лист имел угол наклона 30 град., а верхний - 60 град. Бортовые и кормовые листы - вертикальные.

Башня с боков прикрыта 15-мм броней, а сверху открыта. СУ-37 была оснащена зенитным прицелом построи-тельного типа. В прицел входил стереоскопический дальномер с базой 1 м для определения наклонной дальности для цели. Угол ВН -3 град; 4-85 град. Приводы наведения пушки ручные. Боекомплект состоял из 320 выстрелов пушки, из которых 130 были в обоймах по 5 штук, а остальные 190 штук без обойм.

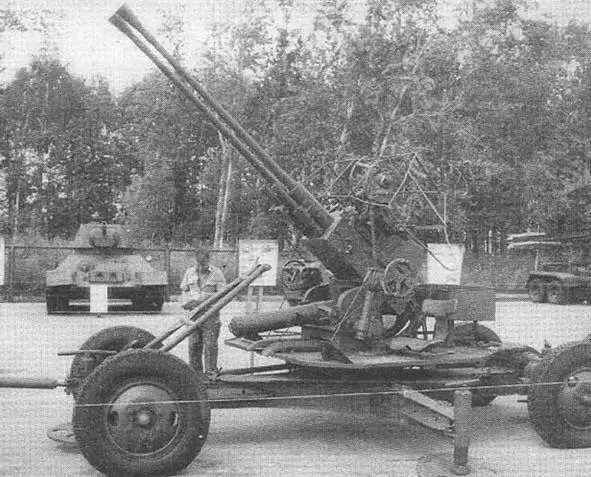

Двухорудииная 37-мм зенитная установка В-47 (2x61-К)

Примечание: ' - Кроме 61-К в графы 1942-1945 годов включено небольшое количество 40-мм и 37-мм пушек, полученных от союзников.

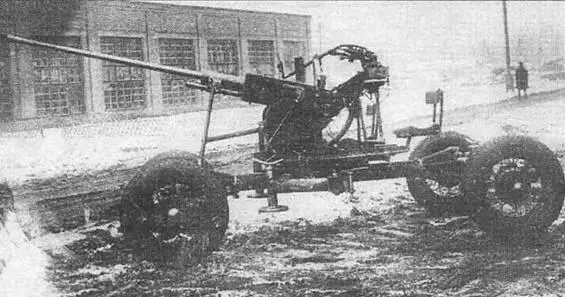

25-мм зенитный автомат обр. 1940 года (ЗИК-25 или 72-К) в походном положении

Производство автоматов 61-К на заводе им. Ворошилова

- из них 30 орудий без повозок.

- Так обозначалась установка в документах 1945 года, а в справочнике Вараксина ее называют ЗСУ-37.

Силовая установка ГАЗ-203 включала в себя два карбюраторных шестицилиндровых автомобильных двигателя мощностью по 70 л. с. Оба двигателя соединялись последовательно и монтировались на общей раме у правого борта машины. Емкость топливных баков 412 литров. Силовая передача СУ-37 состояла из двухдискового полуцентробежного главного фрикциона сухого трения, четырехступенчатой коробки передач автомобильного типа (ЗИС-5), главной передачи, двух многодисковых фрикционов сухого трения и двух однорядных бортовых передач.

Небольшое число СУ-37 использовалось в завершающих сражениях Великой Отечественной войны, но в послевоенное время она была признана устаревшей и снята с производства.

В 1944 году на Горьковском автозаводе была создана 37-мм зенитная установка ЗИС-43, представлявшая собой 37-мм автоматическую пушку обр. 1939 года на шасси полугусеничного вездехода ЗИС-42. На вооружение установка не принималась.

В 1944 году в КБ завода им. Ворошилова была спроектирована двухору-дийная установка В-47, состоявшая из двух автоматов 61-К на четырехколесной повозке. Угол вертикального наведения установки -5 град; +87 град. Угол горизонтального наведения 360 град. Вес установки 2830 кг. Скорость возки до 60 км/час. В 1945 году была выпущена опытная партия из пяти установок В-47. В 1946 году В-47 в план завода № 4 не включали и лишь в 1949 году завод № 4 получил заказ на 150 пушек В-47, из которых сдал 78 штук. На этом производство В-47 и закончилось.

В 1939 году на заводе им. Калинина началось проектирование более легкого 25-мм автомата для ПВО полка. Первоначально он получил заводской индекс ЗИК-25, а затем 72-К.

Пушка имела ствол моноблок с навинтным казенником. На дульную часть ствола навинчен пламегаситель. Дульного тормоза нет. Затвор вертикальный клиновой.

Автоматика пушки основана на принципе использования энергии отдачи ствола при коротком откате. Движение затвора при открывании и закрывании происходит в плоскости, перпендикулярной к оси ствола. Питание магазинное, в обойме 7 патронов.

Устройство спускового механизма автомата позволяет вести автоматический и одиночный огонь.

Накатник пружинный, надет на цилиндрическую часть ствола. Люлька представляет собой прямоугольный короб, сваренный из листовой стали. Снизу к горловине люльки крепится гидравлический тормоз отката.

Подъемный механизм имеет один зубчатый сектор, прикрепленный к люльке. Поворотный механизм имеет шестерню, катающуюся по зубчатому венцу. Приводы подъемного и поворотного механизмов только ручные.
