Александр Юрковский - Полноприводный Aleko

Чтобы вписать новый узел в конструкцию автомобиля, понадобилось изменить наклон силового агрегата на 13 градусов относительно вертикальной оси. Крутящий момент от межосевого дифференциала передавался карданными валами к установленным отдельным агрегатом главной передаче задней оси. На автомобилях АЗЛК-21416 обкатывали два вида коробок передач. Первый вариант так называемой «первой серии» имел полный привод только вперед, при езде на задней передачи полноприводный «четыреста шестнадцатый» превращался в обычный переднеприводный хэтчбек. Коробки передач второй серии уже имели полный привод как на передачи вперед так и назад, это улучшило проходимость машины, но в отличие от КПП второй серии конструкция коробки первой серии была прочнее. В отличие от обычной коробки передач переднеприводного АЗЛК-2141 в коробке АЗЛК-21416 имелся ряд оригинальных деталей таких как: удлиненные переключатели, оригинальный вторичный вал, измененные вилки, подшипники, картер и т. д. Вторичный вал коробки сделали полым, а приводной вал переднего моста разместили внутри него, такая схема, применявшаяся и на Audi Quattro, позволяла устранить перегрузки, вибрации, и шумы. По сути КПП АЗЛК-21416 представляла собой оригинальный агрегат, который только внешне был похож на коробку обычного «сорок первого», хоть поначалу первые полноприводные коробки передач собирались путем переделки обычной коробки АЗЛК-2141.

После Смортгонского проектирование трансмиссии легло на руки А. Константинову. Оригинальную схему коробки передач АЗЛК-21416 предложил конструктор УКЭР Андрей Новичков. КБ трансмиссий в то время руководил Владимир Длугоканский.

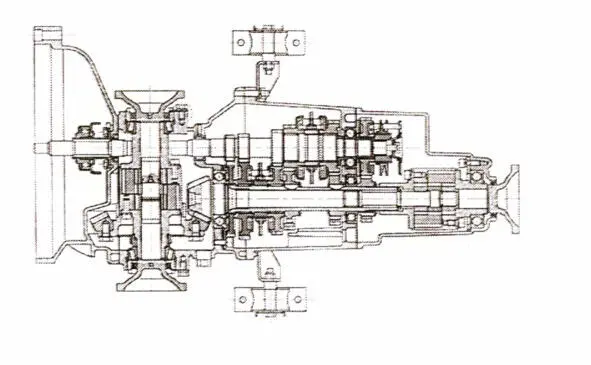

Коробка передач автомобиля АЗЛК-21416

В отличие от базового автомобиля, заднюю подвеску сделали независимой, на косых рычагах, а полуоси – открытыми. Задняя подвеска также имела свои особенности, например рычаги АЗЛК-21416 крепились напрямую к кузову через сайлентблоки, а не через подрамник как на большинстве иномарок. Сами рычаги делали в Тушино из метала толщиной 2,5 – 3 мм. Задний редуктор АЗЛК-21416 упрятан в алюминиевый корпус с трубой-удлинителем для уменьшения вибронагруженности, кронштейн удлинителя и корпус крепят к кузову через резиновые подушки. Правда на первых автомобилях устанавливали обычные двухопорные карданные валы с крестовинами без удлинителя, позже более тяжелый кардан 2 2 Карданный вал в сборе и задний редуктор для первых машин имели обозначения 21416. В частности, один из вариантов карданов для АЗЛК-21416 имел код ОКП 21416—2201014 СБ. Карданные валы поздних мелкосерийных автомобилей 4х4 «Князь Владимир» и «Калита» имели код ОКП 2144—2202015. Редуктор с удлинителем опытных и мелкосерийных автомобилей «Москвич» 4х4 (1995—2001) имел код ОКП 2340—2402009 ГЧ без кронштейна и 2144—2402008 СБ с кронштейном в сборе. имел одну опору и удлинитель. Сам же редуктор по конструкции аналогичен редуктору «сорокового москвича».

Конструированием, как дифференциала, так и полного привода в целом занимались Д. Дорофеев, А. Новичков, Ю. Степанов и другие конструкторы под руководством Льва Сморгонского. Методом проб и ошибок они изучали различные схемы дифференциалов и других узлов. Некоторые так и остались в виде чертежей, а некоторые были воплощены в металле и проходили испытания на ходовых образцах. Правда, дифференциалы на «Москвичах» появились не сразу. Первые АЗЛК-21416 имели свободную (межколесные дифференциалы без блокировки, межосевой отсутствует) трансмиссию, но от такого варианта инженеры завода АЗЛК быстро отказались, поскольку на скользкой дороге и на дороге с разными коэффициентами сцепления автомобиль был непредсказуемым и практически неуправляемым. Далее машину учили ездить совместно с фирмой FFD (Ferguson Formula Developments). Тогда в Англию отправили один автомобиль АЗЛК-2141, где на него установили трансмиссию с вискомуфтами 3 3 вискомуфта – (или вязкостная муфта) это механическое устройство, которое передаёт вращающий момент посредством вязкой жидкости. . Англичане подготовили их аж пять видов, которые отличались один от одного разной степенью блокировки межосевых и межколесных дифференциалов. Меняя коэффициенты блокировки, инженеры FFD добились разного характера поведения машины. Под действием различных тяговых сил автомобиль приобретал различную степень устойчивости. Однако для производства АЗЛК-21416 требовались узлы, которые могли освоить автомобильная промышленность и оплатить покупатель. В качестве альтернативы были выбраны две основные схемы дифференциалов – Quaife (Квайф) и Torsen (Торсен), причем лучшей считалась вторая. Но поначалу оборудование экспериментального цеха не позволяло изготовить все детали дифференциалов Torsen, поэтому первые опытные образцы АЗЛК-21416 постройки 1987 года были оснащены дифференциалом Quaife. Вскоре возможности экспериментального цеха выросли, что позволило оснащать все последующие полноприводные «Москвичи» дифференциалы Torsen. Выше упомянуты Quaife и Torsen собирались из комплектующих отечественного производства, несмотря на свои иностранные корни, причем идею позаимствовать готовые агрегаты иностранного производства отвергли сразу. Также на АЗЛК-21416 был опробован вариант с так называемой обгонной муфтой. Принцип её действия заключался в «подхватывании» задних колес в случаи, когда передние колеса вращались быстрее задних. Но из-за ряда проблем от этого решения отказались.

Параллельно с разработкой полноприводных АЗЛК-21416 велось создание перспективного семейства бензиновых и дизельных двигателей. Базовым был бензиновый карбюраторный двигатель модели АЗЛК-21414 опытные образцы, которых обкатывались как на обычных хэтчбеках и седанах, так и на их полноприводных модификациях. О самых двигателя будет сказано ниже.

Полноприводные АЗЛК-21416 проходили различного рода испытания начиная скоростными заездами по территории завода и заканчивая междуведомственными испытаниями. Автомобили успешно проходили экзамены, демонстрируя её создателям преимущества полного привода. Правда, первые опытные образцы АЗЛК-21416 имели тяжелую управляемость, позже будет проведен большой комплекс доводочных работ (в основном работа над дифференциалами) вследствие чего инженеры добились оптимальных настроек, что положительно сказалось на управляемости. В целом конструкция была отработана и готова к производству, которое хотели развернуть в 1990 году. В том же 1990-м на Дмитровском автополигоне провели фронтальный краш-тест автомобиля АЗЛК-21416. Краш-тест «Москвича», которому на полигоне присвоили №451 проходил по старым правилам, 100% перекрытия кузова о несминаемое препятствие, скорость 50км/ч. Параллельно с полноприводным 21416 в 1990 году был разбит праворульный переднеприводный АЗЛК-21419.
