Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4x405

- ЧИСЛО X мощность (тип)

дизелей в составе ДГ, л с… 4 х 600 (MTU 12V 493 AZ8031L)

- число и мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

- надводная……11

- в режиме РДП…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…8200(8)

- экономическая подводная… 400(4)

Вооружение Торпедное

- число х калибр ТА, мм…8x533

- боезапас торпед…16

- тип торпед… "Tigerfish"Mod1 и2; IPgM

Радиоэлектронное:

- тип СБУ…"Ferranty KAFS-A10"

- тип ГАК…CSU83/1

(ф. "STN Atlas Elektronik GmbH")

- тип системы электронного

противодействия…"Thomson CSF DR-4000"

- тип РЛС…"Thomson CSF Calipso III"

(навигац.) и СОРС

- тип перископов…"Kollmorgen Mod 76"

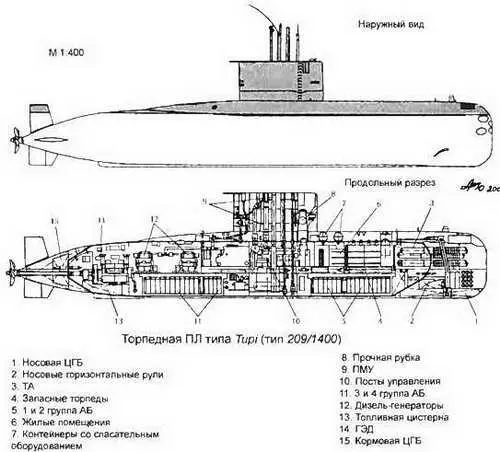

ДПЛ типа Tupi для бразильских ВМС создавались в соответствии с лицензионным соглашением, заключенным между Бразилией и Германией (HDW, Kiel) в феврале 1984 г. Проект ПЛ был разработан "Ingenieurkontor Lubeck". Первый корабль в серии построен на германских верфях HDW в Киле. Последующие корабли строились на бразильских верфях при поставках комплектующего оборудования из Германии. В настоящее время в составе флота находятся четыре ПЛ. Пятый корабль, заложенный в конце 1998 г., намечается построить в 2001 г.

ПЛ типа Tupi относится четвертой модификации германских экспортных ДПЛ типа 209 (тип 209/1400). Архитектурно-конструктивный облик и компоновка вооружения, механизмов и оборудования на этих ПЛ такие же, как и на ДПЛ типа 209 других модификаций. Отличия состоят в увеличенном на две числе запасных торпед, увеличенной дальности плавания в надводном положении ПЛ, наличии средней группы ЦГБ, спроектированных в виде двух цилиндрических емкостей, размещенных в трюме ЦП корабля и др. Улучшена также мореходность ПЛ за счет увеличенных: водоизмещения, высоты надводного борта, а также запаса плавучести, составляющего 14% от величины надводного водоизмещения.

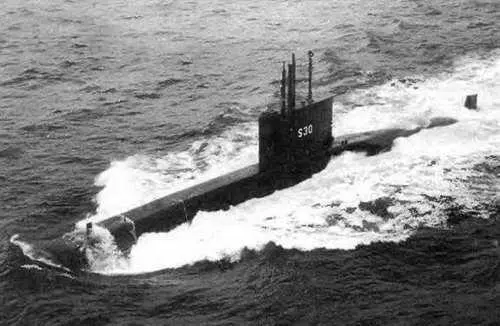

Торпедная ПЛ Tupi

Основные ТТХ

Водоизмещение, т:

- надводное…2030

- подводное…2410

Длина наибольшая, м…90

Ширина наибольшая, м…8,1

Осадка средняя, м…5,5

Запас плавучести, %…ок.14

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м:

- рабочая…200

Автономность, сут…,…56

Экипаж, чел…70 (6 офицеров)

Энергетическая установка:

- тип установки…ДЭУ

- число х мощность (тип) дизелей, л.с…2x1750

(16WS-ASR-1)

- число х мощность ГЭД, л. с…2 х3000

- число групп АБ х число

элементов в группе…2 х 224

- число гребных валов…2

Скорость полного хода, уз:

- надводная…12

- подводная…17

- в режиме РДП…10

Дальность плавания (при скорости хода, уз), мили:

- надводная…9000 (12)

- подводная…ок. 180(4)

Запас топлива, т…250

Вооружение

Торпедное:

- число х калибр носовых

(длинных)ТА, мм…6x533

- число х калибр кормовых

(коротких) ТА, мм…2 х 533

- боезапас торпед…22

- тип торпед…UK Мк 24 "Tigerfish"

(18 ед. для носовых ТА);

US Mk 37 Mod 2 (4 ед. для кормовых ТА)

Радиоэлектронное:

- тип СБУ…DCH ф. "Ferranti"

- тип ГАК… CSU-90 ф. "STN Atlas-Electronic"

с носовой цилиндрической антенной и излучателем;

ГАС Туре 2007 с бортовыми антеннами ГАС ОГС: DUUG-1 HAUUD1;

- тип РЛС…"Kelvin-Hughes Туре 1006

(навигац.) и СОРС: UК, UA-4

- число и тип перископов…2 ф." Pilkington Optronics":

- СК-24 (поисковый), -СН-74 (атаки)

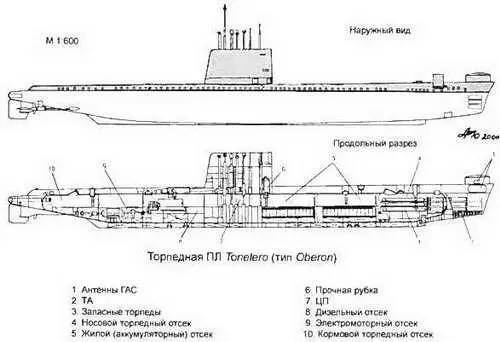

Из трех приобретенных у Великобритании ДПЛ типа Oberon в составе бразильских ВМС в 2000 г. находилась одна ПЛ S 21 Tonelero. В июне 1996 г. была закончена её 5 летняя модернизация. ПЛ S 20 Humaita была исключена из состава флота 8.04.1996 г, a SS19 - в 1998 г.

Во время модернизации должна была быть установлена английская система управления стрельбой DCH, но в 1989 г. эти работы были прекращены. (Более подробно о конструкции ПЛ типа Oberon см. ПЛ Otama ВМС Австралии).

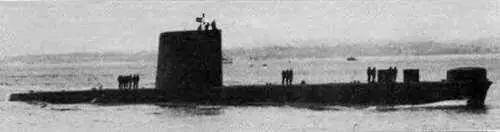

Торпедная ПЛ Humaita (тип Oberon)

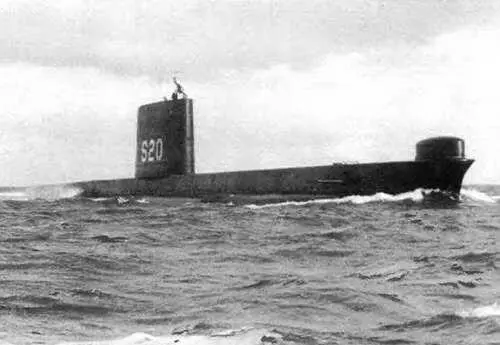

Торпедная ПЛ Humaita

Основные ТТХ

Водоизмещение, т:

- надводное…1285

- подводное…1600

Длина наибольшая, м…61,2

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел…33 (5 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4x405

- ЧИСЛО X мощность (тип)

дизелей в составе ДГ, л с…4 х 600

(MTU 12V 493 AZ80GA31L)

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе….4x120

Скорость полного хода, уз:

- надводная… 10

- подводная…22

Дальность плавания (при скорости, уз.), мили:

- надводная…7500 (10)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед… AEG SST4 Mod 1 (Германия),

Мк 37 (США)

Радиоэлектронное:

- тип СБУ…ISUS TFCS

- ГАК в составе ГАС CSU 3-32 с трактами, ШП, ЭП, ОГС ф. "STN Atlas Elektronik GmbH"); ГАС DUUX 2 ("Thomson Sintra") -тип системы электронного

противодействия…'Thomson-CSF DR 2000"

- тип РЛС…'Terma Scanter Mil"

(навигац), СОРС

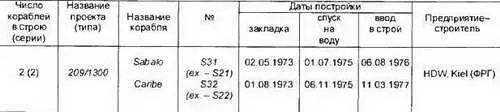

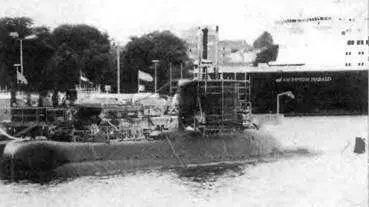

Две ДПЛ Sabalo и Caribe для ВМС Венесуэлы были спроектированы в 70-х годах в Германии "Ingenieurkontor Lubeck" (проект IK-81) и построены на верфях HDW в Киле.

ПЛ относятся к третьей модификации экспортных ДПЛ типа 209 (тип 209/1300). По техническому облику и основным ТТХ эти ПЛ близки к ДПЛ типа 209 других модификаций, прежде всего к ДПЛ типа 209/1300, поставленных ФРГ в другие латиноамериканские страны: Чили (ПЛ типа Thomson) и Эквадор (ПЛ типа Shyri). Различия между этими ПЛ состоят в основном в торпедном вооружении (типах применяемых торпед) и радиоэлектронных средствах.

Обе ПЛ ВМС Венесуэлы ремонтировались в Киле в 1981 г. и 1984 г.

В период 1990-1992 гг ПЛ Sabalo и в 1993-1994 гг. ПЛ Caribe были модернизированы на верфях HDW в Киле. При этом корпуса обоих ПЛ были удлинены, установлены новые механизмы (ДГ и др.), заменены: СБУ, ГАС, перископы и пр. В настоящее время обе ПЛ находятся в строю.
