Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

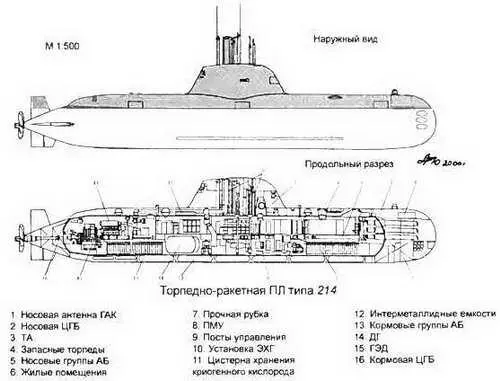

Экспортные ПЛ типа 274 будут иметь большее водоизмещение и главные размерения, чем ПЛ типа 272.

Строительство ПЛ типа 274 намечается осуществить по лицензионному договору, предусматривающему постройку головного корабля в Германии на верфи HDW в Киле, а остальных ПЛ - на греческой верфи в г. Скароманга. Первую ПЛ предполагается заложить в 2001 г. На строительство трех последующих кораблей отводится соответственно 60,85 и 96 месяцев от начала работ по договору.

Основные ТТХ

Водоизмещение, т:

- надводное…1100

- подводное…1285

Длина наибольшая, м…55,9

Ширина наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструктивный тип… однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чвл…31 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4 х 405

- число х мощность (тип)

дизелей в составе ДГ л.с…4x600

(MTU 12V 393AZ80)

- число х мощность ГЭД, л.с… 1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

- надводная…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили: -надводная…8500(4)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед и ракет…14

- тип ракет…ПКР "Sub-Harpoon" (США)

- тип торпед…SUT Mod 0 (Германия)

Радиоэлектронное.

- тип СБУ…"Unisys Kanaris"

- тип системы электронного

противодействия…Argo AR-700-S5

- тип ГАК…CSU 83-90 (DBQS-21)

- тип РЛС…"Thomson - CSF Calypso II"

(навигац.) и СОРС

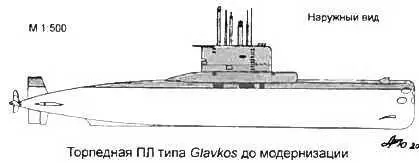

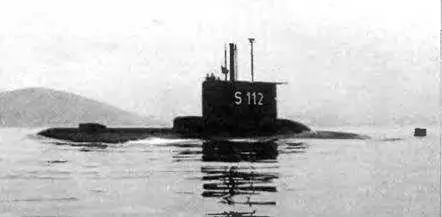

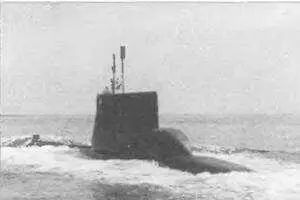

ДПЛ типа Glavkos были первыми западногерманскими ПЛ типа 209, построенными на экспорт. Первая модификация ПЛ типа 209 (тип 209/1100) существенно отличались от ранее созданных для ВМС ФРГ ДПЛ типов 205 и 206, хотя и были спроектированы по одинаковой архитектурно-конструктивной схеме. У ПЛ типа 209 был увеличен торпедный боезапас, установлен существенно большой мощности ГЭД и четыре группы АБ вместо двух групп, удвоена мощность ДГ. Это позволило значительно повысить скорость полного подводного хода и дальность непрерывного подводного плавания, а также дальность плавания в надводном положении и в режиме РДП. Увеличенное более чем в два раза водоизмещение ДПЛ типа 209/ 1100 позволило также улучшить обитаемость экипажей ПЛ в условиях плавания с повышенной температурой воздуха и воды.

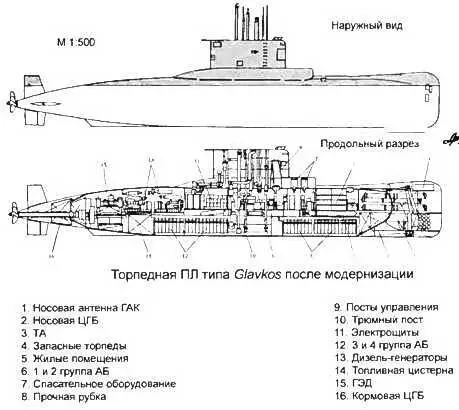

В 80-х годах ПЛ типа Glavkos были модернизированы. На них были установлены ПКР "Sub-Harpoon". При этом были оборудованы системой стрельбы ТА, ранее обеспечивавшие торпедную стрельбы самовы-ходом торпед. Установлена новая система управления торпедной и ракетной стрельбой, новый ГАК и НК для обеспечения целеуказания ПКР

В составе ВМС Греции ДПЛ типа Glavkos останутся до ввода в строй новых ПЛ типа 214.

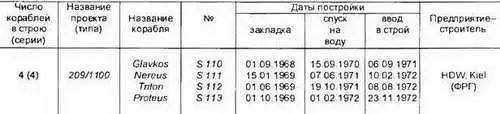

Торпедно-ракетная ПЛ типа Glavkos (тип 209/1100)

Основные ТТХ

Водоизмещение, т:

- надводное… 1185

- подводное…1285

Длина наибольшая, м…61,2

Ширина наибольшая, м… -6,2

Осадка средняя, м…5.5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел…38 (6 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВТ…4 х 405

- число х мощность (тип)

дизелей в составе, л.с…4 х 600

(MTU 12V493 TY60)

- число х мощность ГЭД л.с…1 х5000

- число гребных валов…1

- тип движителя…7 лопастный,

малошумный ГВ

- число групп АБ х число

элементов в группе… 4 х 120

Скорость полного хода, уз:

- надводная…11,0

- подводная…21,0

Дальность плавания (при скорости хода уз.), мили:

- надводная…7500 (8)

- в режиме РДП…11300(4)

- подводная…28 (20) или 460 (4)

Запас топлива, т… 85

Вооружение

Торпедное-ракетное:

- число х калибр ТА, мм…8 х 533

- боезапас торпед и ракет…14

- тип ракет…ПКР "Sub-Harpoon"

- тип торпед…SUT Mod 0.

Радиоэлектронное:

- тип АСБУ…Н. S. A. SIN BAD S М8/42

- тип ГАК…CSU-3-4, "STN Atlas Elektronik"

с ШПС AN 526, ГАС CSU AN 406 A9, ГАС пассивного определения дистанции "Thomson-Sintra DUUX 2"

- тип РЛС…"CSF Thomson Calypso II" (поисковая),

"Thomson - CSF DR 2000 U (COPC) (заменяется на "Argo" - Systems AR-740)

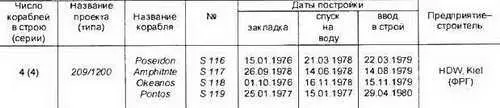

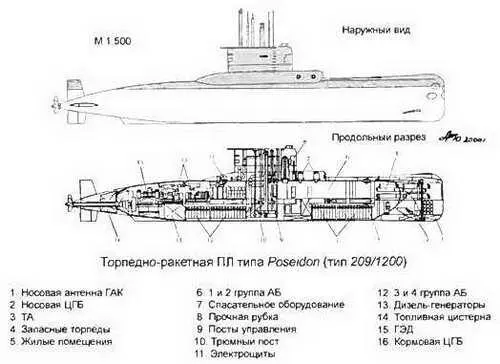

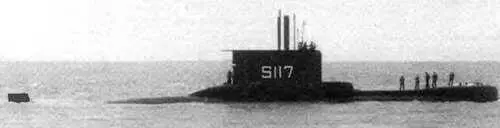

Находящиеся в составе греческих ВМС четыре ДПЛ типа Poseidon являются экспортными западногерманскими ПЛ типа 209 второй модификации (тип 209/1200). Они вступили в строй через восемь лет после ДПЛ типа Glavkos и отличаются от них несколько увеличенной наибольшей длиной и водоизмещением, что обусловлено, в основном, большими (в 1,7 раза) запасами дизельного топлива и соответственно большей дальностью надводного плавания, чем ПЛ типа Glavkos. По архитектурно-конструктивной схеме, составу вооружения, механизмов и оборудования греческие ПЛ обоих типов в целом одинаковы.

ПЛ типа Poseidon имеют в составе вооружения не только торпеды, но и ПКР "Sub-Harpoon". Для возможности использования ракетного оружия ПЛ были модернизированы: ТА с установкой системы стрельбы, ГАК, система управления оружием.

Торпедно-ракетная ПЛ Amphitrite

Основные ТТХ

Водоизмещение, т:

- надводное…459

- подводное…524

Длина наибольшая, м…47,4

Ширина корпуса наибольшая, м….4,6

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…200

Экипаж, чел…24 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ кВт…2 х 405

- число х мощность (тип)

дизелей в составе ДГ л.с…2 х 600

(MTU 12VAZ80 31L)

- число и мощность ГЭД, л.е…1x1700
