Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Основные ТТХ*

Водоизмещение, т:

- надводное…2300

- подвод нов…3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…,…9,9

Осадка средняя, м…6,2

Архитектурно-конструк-

тивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…57

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1000

- ЧИСЛО X мощность

главного ГЭД, л.с…1 х5500

- число х мощность ГЭД эх, л.с…1 х 190

(на линии вала)

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ х число

элементов в группе…2 х 120

- число х мощность РОД, л.с…2 х 102 (водомет)

- запас дизельного топлива, т…172

Скорость полного хода, уз:

- надводная…10

- подводная…17

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП…6000 (7)

- подводная экономическая…400(3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- торпедный боезапас…18

- тип торпед…ТЭСТ 71/96,

53-65 и др

- число мин, принимаемых

взамен торпед…24

Зенитное ракетное:

- тип комплекса…ПЗРК "Стрела"

или "Игла"

- боекомплект ЗУР…8

Радиоэлектронное:

- тип БИУС…МВУ-110Э

- тип ГАК…МГК-400Э

- тип РЛС…МРП-25

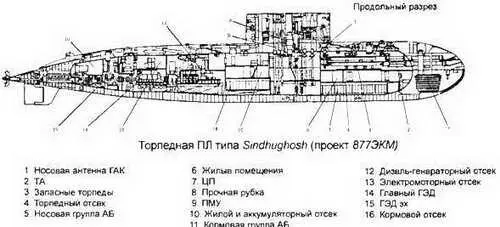

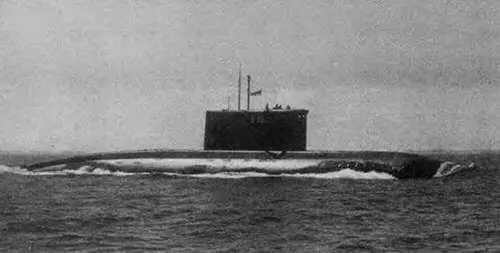

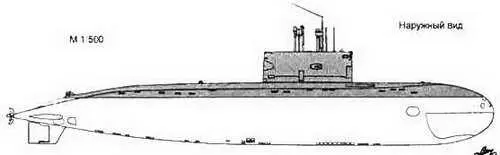

Поставленные СССР-Россией в Индию, ДПЛ проекта 877ЭКМ являются экспортной модификацией III поколения ДПЛ проекта 877, строившихся для ВМФ СССР.

По архитектурно-конструктивной схеме корабля, составу и компоновке механизмов и оборудования эти ПЛ идентичны. Различия состоят в составе и характеристиках торпедного и радиоэлектронного вооружения (индийские ПЛ укомплектованы экспортными образцами торпед и аппаратуры РЭВ), а также в объемах средств защиты.

От построенных ранее в конце 60-х - середине 70-х годов ДПЛ проекта И641К также советского производства ДПЛ проекта 877ЭКМ отличаются более современным торпедным вооружением с увеличенной глубиной стрельбы и РЭВ с более совершенными средствами обнаружения целей. У ДПЛ проекта 877ЭКМ лучшие ходовые и маневренные качества, а также акустические параметры.

По сравнению с построенными и строящимися в Индии по лицензии ФРГ ДПЛ типа 1500 (модификация ДПЛ типа 209) ДПЛ проекта 877ЭКМ имеют ЗРК для целей самообороны, обладают большим торпедным боезапасом и существенно меньшим временем перезарядки ТА, а также улучшенными мореходными

качествами за счет увеличенного запаса плавучести и повышенной живучестью при обеспеченной надводной непотопляемости хотя Российские ДПЛ уступают западногерманским ПЛ по наибольшей подводной скорости и имеют большее водоизмещение.

Последняя, сданная индийским ВМС ПЛ S65 имеет в составе вооружения не только торпеды, но и ПКР "Club-S" с дальностью стрельбы 200 км В ближайшие годы в ходе ремонтов индийские ДПЛ, построенные в России, намечается модернизировать, оснастив их ПКР.

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные TTX*

Водоизмещение, т:

- надводное…1950

- подводное…2475

Длина наибольшая, м…91,3

Ширина корпуса наибольшая, м…7,5

Осадка средняя, м…5,1

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…250

Автономность, сут…60

Экипаж, чел…70-75

Энергетическая установка:

- тип…ДЭУ

- число х мощность дизелей, л.с… 3x1900

- число х мощность

главных ГЭД, л.с… 1 х 2700 (на средней

линии вала), 2 х 1350 (на бортовых линиях вала)

- число х мощность ГЭД эх, л.с…1 х140 (на средней

линии вала)

- число гребных валов…3

- тип движителей…ГВ

- число групп АБ х число

элементов в группе…4x112

Скорость полного хода, уз:

- надводная…16

- подводная…15,5

Дальность плавания (при скорости хода, уз), мили:

- надводная…20000 (8)

- в режиме РДП…11500 (7)

- подводная экономическая…350 (2) Вооружение

Торпедное:

- число х калибр носовых ТА, мм…6х 533

- число х калибр кормовых ТА, мм…4x533

- торпедный боезапас…22

- тип торпед…СЭТ-58, СЭТ-65Э, САЭТ-60, 53-56В, 53-ВА

- тип приборов управления

торпедной стрельбой…"Лвнинград-641"

Радиотехнические средства

- тип ГАС…МГ-200, МГ-10М и др.

- тип РЛС обнаружения

надводных целей…"Флаг"

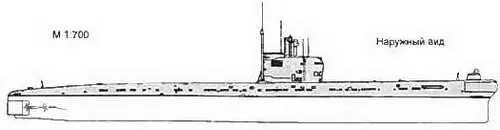

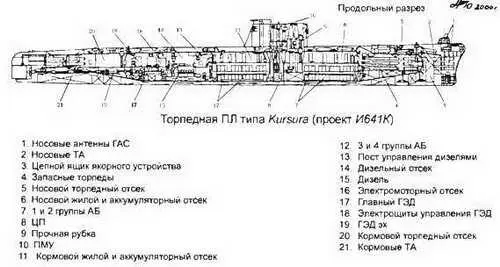

В СССР с конца 50-х годов в течение длительного времени осуществлялось серийное строительство больших торпедных ПЛ проекта 647, обладающих мощным торпедным вооружением, большой дальностью плавания в надводном положении и в режиме РДП и значительной автономностью. Эти ПЛ являются дальнейшим развитием больших торпедных ПЛ проекта 611 послевоенной постройки.

ПЛ, поставленные СССР в Индию в начале 70-х годов, являются экспортной модификацией ПЛ проекта 647, при комплектовании которых использовалось также вооружение и оборудование ПЛ проекта 611.

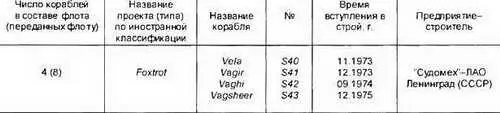

В начале, в Индию поставлялись ПЛ проекта И641, а затем ПЛ проекта И641К. Всего для индийских ВМС было построено 8 ПЛ.

По архитектуре и конструкции корпуса корабля и компоновке вооружения, механизмов и оборудования экспортные ПЛ и ПЛ проекта 647, построенные для ВМФ СССР, были практически идентичны. Отличия экспортных ПЛ состояли в том, что на них были установлены новые более надежные и экономичные четырехтактные дизели вместо двухтактных дизелей первых ПЛ проекта 647. Экспортные ПЛ в большей мере, чем отечественные ПЛ приспособлены для эксплуатации в районах с тропическим климатом (установлен дополнительный кондиционер, увеличены запасы пресной воды и пр.)

В составе индийских ВМС ПЛ проекта И641К участвовали в боевых действиях во время индо-пакистан-ского конфликта 1971 г.

Ремонт ПЛ в течение срока службы осуществлялся как в Индии, так и в СССР

В настоящее время в составе ВМС Индии находятся четыре ПЛ, часть из которых используется в качестве опытовых кораблей. ПЛ S20 Kursura, S21 Karanj, S22 Kanderi, S23 Kalvari выведены из боевого состава флота.

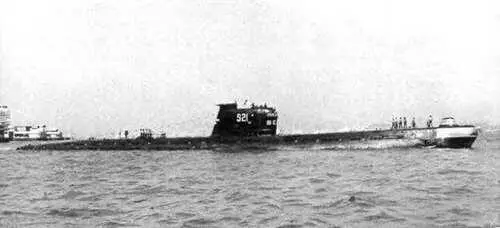

Торпедная ПЛ Karanj
