Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

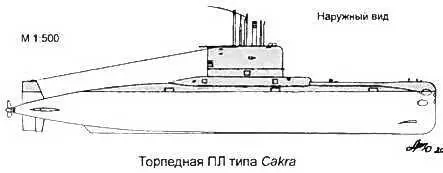

Торпедные ПЛ типа Cakra (тип 209/1300)

Основные ТТХ

Водоизмещение, т:

- надводное..1285

- подводное…1390

Длина наибольшая, м…59,5

Ширина наибольшая, м-.,,…6,2

Осадка средняя, м…5,4

Архитектурно-конструктивный тип… однокорпусная

Глубина погружения, м…240

Автономность, сут…50

Экипаж, чел…34 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ кВт…4 х 405

- число х мощность (тип)

дизелей в составе ДГ л.с…4 х 600

(MTU 12V493 AZ80GA31L)

- число х мощность ГЭД, л с… 1x4600

- число гребных валов… 1

- число групп АБ х число

элементов в группе… 4 х 120

Скорость полного хода, уз:

- надводная… 11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…8200 (10)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА. мм…8x533 -боезапас торпед…14

- тип торпед… AEG SUT 0 (Германия)

Радиоэлектронное:

- тип СБУ…"Signaal Sinbad system"

- ГАК в составе…ГАС CSU 3-32 с

трактами ШП, ЭП, ОГС (ф "STN Atlas Elektronik GmbH"), ГАС PRS 3/4

- тип системы электронного

противодействия…"Thomson CSF DR 2000"

- тип РЛС…"Thomson CSF Calipso"

(навигац), СОРС

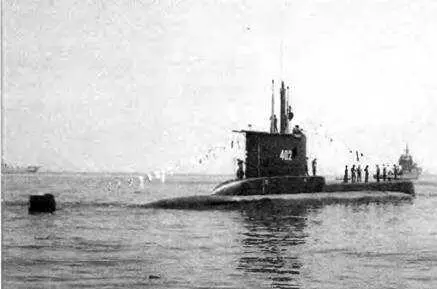

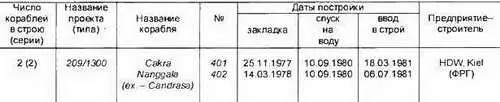

Поставленные в Индонезию две германские экспортные ДПЛ типа 209/1300 имеют архитектурно-конструктивный облик и основные ТТХ в целом такие же как у ПЛ этого типа, экспортированных Германией в такие латиноамериканские страны как Венесуэла, Чили и Эквадор. ПЛ приспособлены для эксплуатации в тропических условиях.

Торпедная ПЛ Nanggala

Основные ТТХ

Водоизмещение, т:

- надводное…450

- подводное…520

Длина наибольшая, м…48,6

Ширина корпуса наибольшая, м. 4,7

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…200

Автономность, сут…ок. 30

Экипаж, чел…22 (4 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 405

- число х мощность ГЭД, л.с… 1 х 2300

- число групп АБ х число

элементов в группе…3x92

- запас топлива, т…23,5

- число гребных валов…1

- тип движителя…малошумный ГВ в насадке

Скорость полного хода, уз:

- надводная…10

- подводная…17

- в режиме РДП…5

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…4500 (5)

- подводная…200 (5)

Вооружение

Торпедное:

- число х калибр ТА, мм…8 х 533

- боезапас торпед…8

- тип торпед…DM-2A1

- число минных контейнеров х

число мин в них…2 х 12

Радиоэлектронное:

- тип СУО…HSA Мк 68

Гидроакустическое:

- тип ГАК…WSU (PSU-83) в составе

ГЛС AN410A4. ШПС GHG AN 5039 А1, "Alcatel DUUX 2С" - пассивное измерение дистанции, SAFAR Velox-ОГС, EDO-900 - миноискания, ELAS - ЗПС, Alied "Signal-Elac Nautic" - ШПС

- тип РЛС…"Calypso II" ф. "Thomson CSF" (навигац.),

DR-2000 V ф. 'Thomson CSF" (СОРС)

- тип перископов…ASC 17 и ZERO 12

ф. "К. Zeiss"

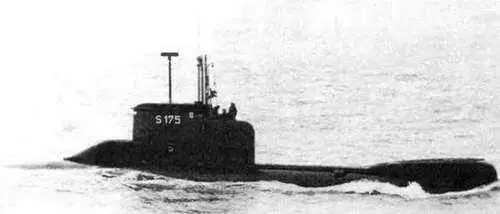

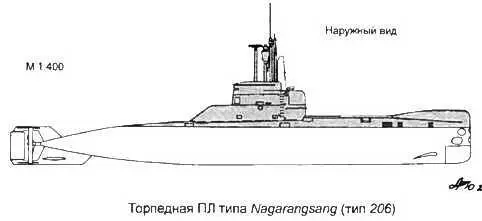

ДПЛ типа 206 были разработаны ф. "Ingenieurkontor Lubeck", построены в 70-е годы серией в 18 кораблей для ВМС ФРГ и предназначены для действий в Балтийском море

ПК изготовлен из маломагнитной стали. В конструкции легкого корпуса использован стеклопластик. ПЛ могут нести 2 минных контейнера.

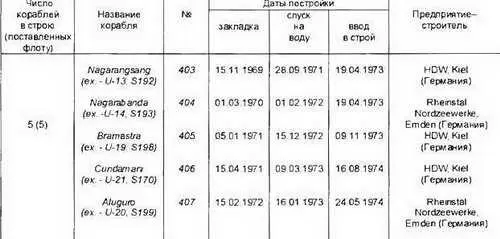

ПЛ №№ 403 и 404 были проданы Индонезии в ноябре 1996 г и переданы в состав ее ВМС в 1997 г.

ПЛ №№ 405 и 406 - соответственно в июне 1998 г.

и в июне 1999 г.

ПЛ №407-в 1997 г., (первоначально предполагалось, что она будет разобрана на запчасти)

ПЛ №405-в 1995 г Когда она была еще U-19 (S 198), ПЛ столкнулась в проливе Ла-Манш с британским фрегатом Battleauxe. ПЛ в этот момент находилась на перископной глубине. Повреждения получила в носовой части, но была полностью восстановлена. Более подробные данные о ВМС ПЛ этого типа приведены в разделе ПЛ типа 206А (Германии).

* Сведения в таблице приведены поданным "Jane's Fighting Ships 1999-2000"

Основные ТТХ*

Водоизмещение, т:

- надводное…2300

- полное подводное… 3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6,2

Архитектурно-конструктивный тип…,…двухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…57

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1000

- число X мощность

главного ГЭД, л.с…1 х 5500

- число х мощность ГЭД эх, л.с…1 х190 (на

линии вала)

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ х число

элементов в группе…2 х 120

- число х мощность РСД, л.с…2 х 102

- запас дизельного топлива, т…172

Скорость полного хода, уз:

- надводная…10

- подводная…17

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…6000 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное

- число х калибр ТА, мм…6x533

- торпедный боезапас…18

- тип торпед…ТЭСТ71/96идр.

- число мин, принимаемых

взамен торпед…24

Радиоэлектронное (состав)…БИУС МВУ-110Э,

НК, ГАК МГК-400, РЛС общего обнаружения, набор средств радиосвязи

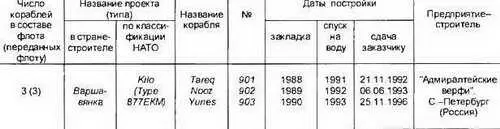

Входящие в состав ВМС Ирана три ДПЛ проекта 877ЭКМ являются экспортной модификацией Российских ДПЛ проекта 877. Иранские ПЛ построены на Госпредприятии "Адмиралтейские верфи" в С.-Петербурге в период строительства серии ПЛ проекта 877ЭКМ для ВМС Индии. Однотипные иранские и индийские ДПЛ проекта 877ЭКМ в целом имеют одинаковые основные ТТХ.

Иранские ПЛ базируются на Бендер Аббас (на выходе из Персидского залива). Возможно их базирование на восточном побережье Ирана в районе Оманского залива.

* По данным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота 1996-1997" М., АОЗТ "Военный парад", 1996 г.

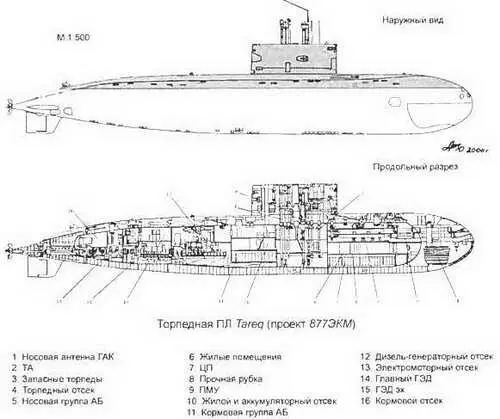

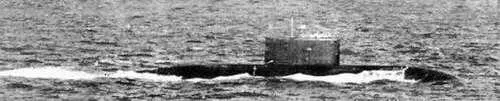

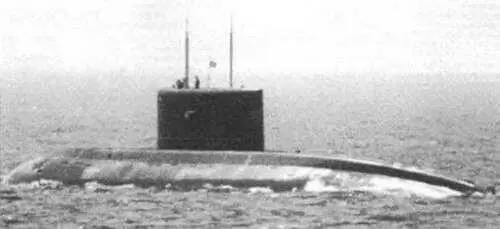

Торпедная ПЛ типа Tareq (проект 877ЭКМ)
